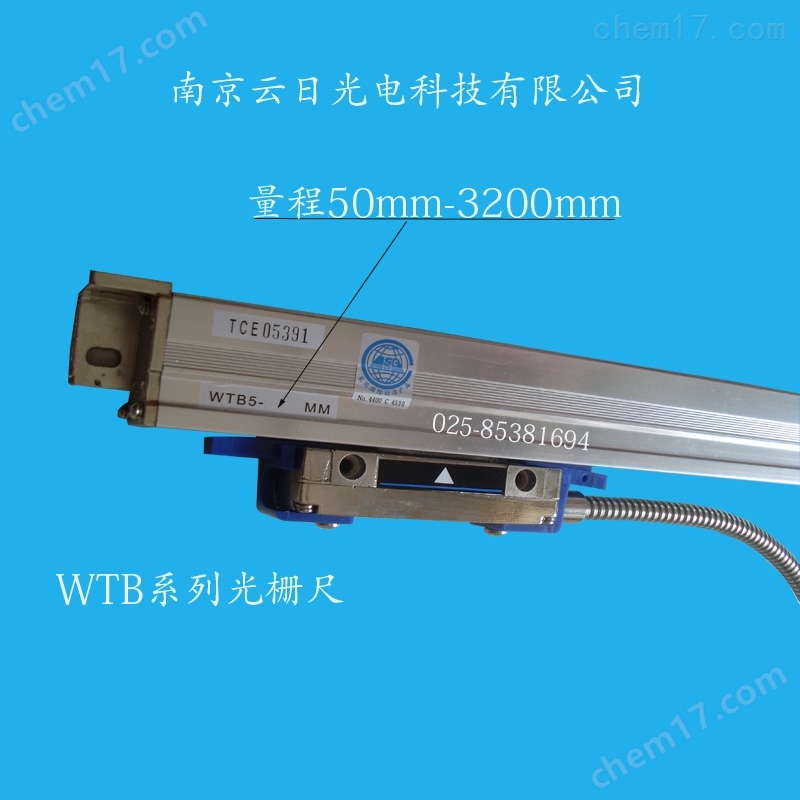

廣東萬濠WTB5光柵尺產品特點
● 運行速度：每分鐘60米以上
● 長距離傳輸：100米以上，中間不需增加任何界面
● 滑動部采用五只軸承，優異的重復定位性
● 信號線采用多層隔離線網及金屬軟外殼保護，防水及抗干擾性優良
● 廣東萬濠WTB5光柵尺尺身采用鋁合金型材，經陽極處理，尺頭部分用合金壓鑄，鍍硬鉻，耐腐蝕
● 防塵片采用特種塑膠，耐刮傷，耐腐蝕，磨擦阻力小
● 部件個體化，安裝、保養、維護簡易，防水、防塵性良好，使用壽命長
● 傳感器采用玻璃精密計量光柵作為測量基準器

安裝尺寸參數：

L0—有效量程    50～3000 50毫米一檔
L1—zui大量程    L1=L0+50（行程＞900）
L1=L0+30(行程≤900）
L2----主尺安裝尺寸    L2=L0+156(行程>900)
L2=L0+136(行程≤900)
L3----尺身zui大尺寸    L3=L0+174(行程>900)
L3=L0+154(行程≤900）
D----讀數頭側面安裝孔距    60±0.1
E----讀數頭zui大尺寸    90
F----讀數頭頂部安裝孔距    60±0.1
G----尺身厚度尺寸    29
H----尺身zui大高度    66.8
I----讀數頭厚度    29±0.1
J----主尺到讀數頭距離尺寸    27.3
K----主尺安裝孔距    15
M----主尺安裝孔距    23.5
N----讀數頭與主尺間隙    1.3±0.3
P----讀數頭安裝螺孔尺寸    2-M5-6H
Q----底部安裝螺孔尺寸    2-M4-6H 深8
R----主尺安裝孔尺寸    4-5X10 腰形孔

   是所有采用閉環控制機床和設備上進給軸的選擇，例如銑床、加工中心、鏜床、車床、和磨床。直線光柵尺動態性能好，運動速度可靠性高，沿測量方向的運動加速度大，這些特性使它不僅能足常規動態性能要求，也能滿足直接驅動設備的高動態性能要求。
