諾信SINO-KA200光柵尺技術參數：
一：柵距：0.02mm(50線/mm)
二：分辨率：5um,1um,0.5um
三：精度：+3um,+5um,+15um(20+0.1℃）
四：量程70-3000mm
五：光柵尺移動速度：高速尺120m/min（需訂做）
普通尺≤40m/min
六：電源5V+5%，80mA
七：電纜線長度：標配3m（KA500光柵尺標配2m，特殊長度可根據用戶需要提供）
八：工作溫度：0-45℃
九：插頭腳：9芯插座,支持RS-422信號輸出，支持TTL方波信號輸出
十：光柵尺零位：每50mm一個量程。

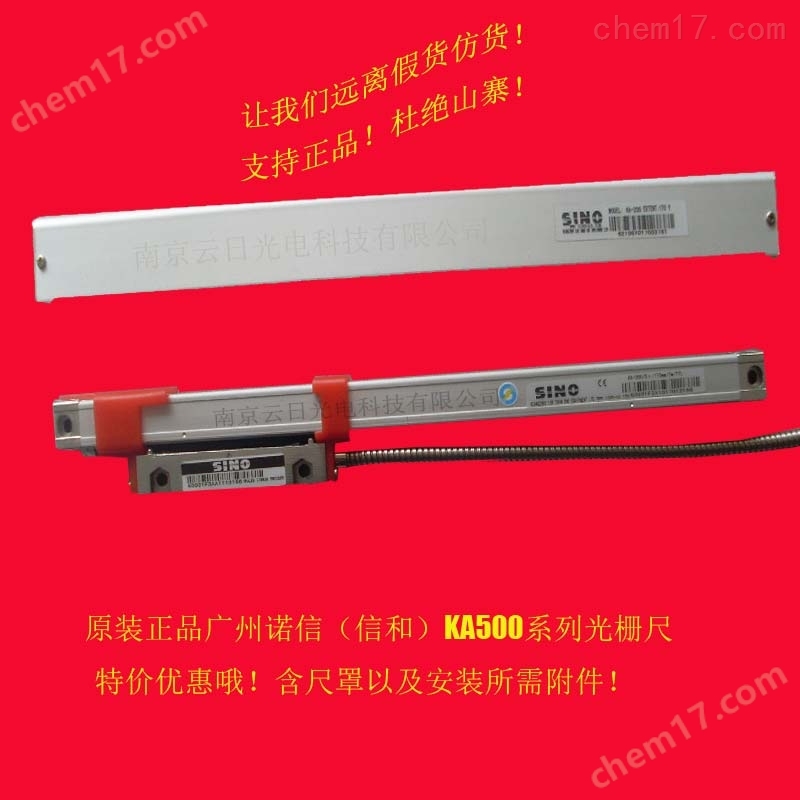

諾信SINO-KA200光柵尺是用量zui多的光柵尺（TTL電平），KA系列光柵電子、精密光學尺一族（KA Series Sealed Linear Encoders）KA系列光柵尺，經過嚴格的質量檢驗，并采用動態激光測量儀對每一把尺進行準確度的檢測，并附有檢驗證書。KA系列光柵尺，經過嚴格的質量檢驗，并采用動態激光測量儀對每一把尺進行準確度的檢測，并附有檢驗證書。

工作原理：

 以透射光柵為例，當指示光柵上的線紋和標尺光柵上的線紋之間形成一個小角度θ，并且兩個光柵尺刻面相對平行放置時，在光源的照射下，位于幾乎垂直的柵紋上，形成明暗相間的條紋。這種條紋稱為“莫爾條紋" 。嚴格地說，莫爾條紋排列的方向是與兩片光柵線紋夾角的平分線相垂直。莫爾條紋中兩條亮紋或兩條暗紋之間的距離稱為莫爾條紋的寬度，以W表示。

    安裝完畢后，可接通數顯表，移動工作臺，觀察數顯表計數是否正常。在機床上選取一個參考位置，來回移動工作點至該選取的位置。數顯表讀數應相同（或回零）。另外也可使用千分表（或百分表），使千分表與數顯表同時調至零（或記憶起始數據），往返多次后回到初始位置，觀察數顯表與千分表的數據是否*。通過以上工作， 光柵尺線位移傳感器的安裝就完成了。但對于一般的機床加工環境來講，鐵屑、切削液及油污較多。因此，光柵尺應附帶加裝護罩，護罩的設計是按照傳感器的外形截面放大留一定的空間尺寸確定，護罩通常采用橡皮密封，使其具備一定的防水防油能力。
