諾信SINO-KA800磁柵尺技術參數：
參考信號 每5mm（C）
尺帶規格 5+5mm
分辨率 5μm
準確度 ± （0.035 + 0.02 x L）mm，L為有效計
量長度，單位為m
重現性 ±1 脈沖
線纜 8芯
輸出形式 RS-422
線纜（標準長度5米）
讀數頭與防護鋼帶間
隙
0.1～1.8mm
zui小卷繞半徑60mm 供電電壓
5VDC±5%
10～30VDC±20%
連接線 信號 消耗電流（無負載） 40mAMAX
黃色 A
消耗電流（帶負載）
120mAMAX（5V，RL=120Ω）
60mAMAX（28V，RL =1.2kΩ）
綠色 B
粉紅色 Z
紅色 V+
黑色 V- 相位偏移 90°±5°
屏蔽線
zui大速度 6m/s（MS T 5）
藍色 A
白色 B 抗振動 100m/s2[10Hz～2000Hz]
灰色 Z 抗沖擊 1000m/s2（11ms）
標準讀數頭提供5m線纜。
可以根據需要提供長線纜，zui
大線長如下：
LMAX=50m（讀頭線纜）
LMAX=100m（5m讀頭線纜+延
長線纜）
讀數頭防護等級 IP 67 DIN 40050/IEC 529
工作溫度 -20°～85℃
儲存溫度 -20°～85℃
濕度 100％不凝結
讀數頭重量 50g
電氣保護 電源極性倒置保護、輸出短路電流保護

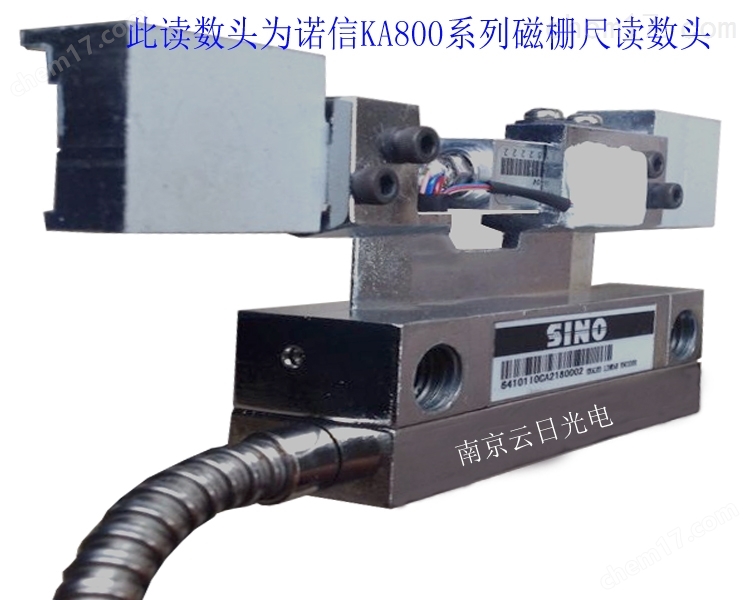

諾信SINO-KA800磁柵尺總體特性概述：

    主要適用于中低精度要求的加工和測量場合，如木材、石材加工中的定位和測量。尺帶由間距為5+5mm 的尺帶MB50 和起保護作用的不銹鋼帶組成，平整粘貼于的鋁材尺殼，并配裝保護鋼帶，以使尺帶獲得更好的防油、防水、防塵保護，提高使用壽命。小尺寸讀數頭，所占空間小，安裝方便。讀數頭機械和電氣特性機械特性金屬不銹鋼外殼讀數頭。兩個U型開放式安裝孔固定讀數頭。安裝公差范圍大。電氣特性TTL5V 信號輸出時，導線采用金屬屏蔽線，更有*的抗*力。 信號具有良好的穩定性。zui大速度超過1m/s應使用“線纜”。

   安裝完畢后，可接通數顯表，移動工作臺，觀察數顯表計數是否正常。在機床上選取一個參考位置，來回移動工作點至該選取的位置。數顯表讀數應相同（或回零）。另外也可使用千分表（或百分表），使千分表與數顯表同時調至零（或記憶起始數據），往返多次后回到初始位置，觀察數顯表與千分表的數據是否*。通過以上工作， 光柵尺線位移傳感器的安裝就完成了。但對于一般的機床加工環境來講，鐵屑、切削液及油污較多。因此，光柵尺應附帶加裝護罩，護罩的設計是按照傳感器的外形截面放大留一定的空間尺寸確定，護罩通常采用橡皮密封，使其具備一定的防水防油能力。
