一、用途

便攜式金相顯微鏡又名現場金相顯微鏡，是適用于現場多種大型工件的金相檢查，失效分析的顯微鏡,它不用切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性. 顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織的現場金相檢驗。便攜式金相顯微鏡適用于航空制造，機械制造，車輛制造，鍋爐及壓力容器的制造及檢驗，石油化工，鐵路，造船，電廠，電站，設備安裝，大型模具，安全檢測，質量監督，理化試驗室等行業。還可廣泛的應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。

二、儀器特點
★ 配套齊全，集現場樣本制備、顯微觀察及顯微數碼照相于一體，使用簡便、快速。可進行機械、電解、化學 等方法的樣本制備。
★ 顯微鏡采用大視場目鏡和平場消色差物鏡，亮度可調，有微調機構，焦點穩定，成象清晰。有聚光鏡鹵素?zé)艄庠矗晥鼍鶆蚱教埂?nbsp;
★ 顯微鏡底座配有可通斷磁的高磁性二線型底腳，能穩固吸附在工件上，可適應各種直徑管道及平面，視場可在X-Y平面調節。


★ 配有連接金相顯微鏡的顯微攝影鏡頭、照相機，可直接在現場照相。

★小型精密光學結構，圖像清晰穩定
★放大倍數100×—500×，平場消色差金相物鏡
★6V，15W鹵素?zé)粽彰鳎x配充電鋰電池
★同軸化微距調焦，可選配Z方向擺角調整器
★齒輪式XY軸移動平臺，保證橫向不自行下劃
★機械通斷磁力底座，適合各種工件表面
★快速制樣，電解拋光僅需10分鐘完成拋光和浸蝕
★BX-500C可連接400萬以上像素數碼相機
★BX-500C含視頻成像系統及金相分析軟件



三、技術參數
1、目鏡：
類  型 放大倍數 視場
大視野目鏡 10X 20
12.5X 16
2、物鏡
類   型 放大倍數 數值孔徑（NA） 工作距離
平場消色差物鏡
10X 0.1 0.25
20X 0.25 0.45（選購）
40X 0.65 0.63
3.總放大倍數：100×-500×
4.微型調速磨光機：轉速5000～37000rpm，配80#-700#磨頭
5.電解拋光機：0～30VDC，0～2A，陰極拋光筆，陽極夾
6.復膜紙：厚度：0.034mm
7.照明電源：非球面聚光鏡，6V/15W鹵素?zé)?br>8.包裝箱：475×280×160mm



四、儀器標準配置

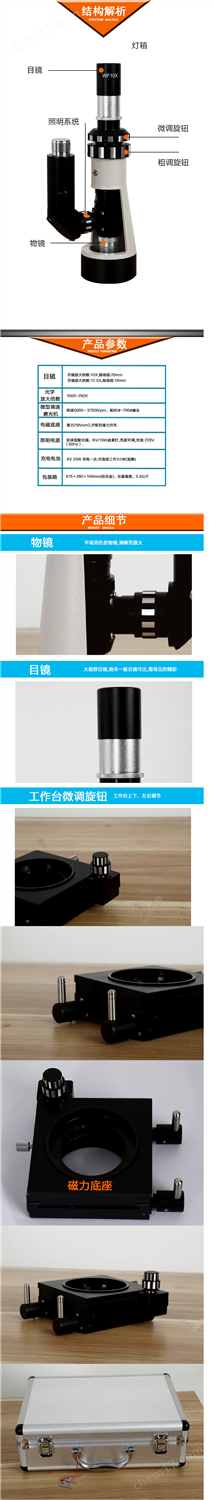

  BX-500：顯微鏡   體通斷磁力底座   目鏡WF10×，12.5×   物鏡PC10×，40×   電源箱
                 微型調速磨光機（選購）   復膜紙（選購）   包裝箱
  BX-500Z：高像素數碼相機  數碼相機接口
  BX-500E：數字?jǐn)z像頭   圖象采集器    視頻接口   金相分析軟件（選購）



五、選購件
  1.目鏡WF15×，20×  物鏡20×       2.電解拋光機        3.測微目鏡10×
  4.軟軸磨光機   5.小管徑底座



標準配置

選配件
