WMJ-9870金相顯微鏡
- 公司名稱 安徽無陌光學儀器有限公司
- 品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/6/26 23:27:06
- 訪問次數 26
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
WMJ-9870金相顯微鏡配有大行程移動工作平臺，長工作距半復消色差物鏡，圖像銳利清晰，廣泛應用于晶圓、FPD等各項工業檢測。 安全、穩重的機架結構設計工業檢測級顯微鏡鏡體，低重心、高剛性、高穩定性金屬機架，保證了系統的抗震能力與成像穩定性。
還可以廣泛地應用于電子、化工和儀器儀表行業屬材料等，對一些表面狀況進行研究分析等工作。金相顯微鏡也適合醫藥、農林、、學校、科研等部門作觀察分析用。
安全、穩重的機架結構設計
工業檢測級顯微鏡鏡體，低重心、高剛性、高穩定性金屬機架，保證了系統的抗震能力與成像穩定性。其前置低手位粗微調同軸調焦機構，內置100-240V寬電壓變壓器，可適應不同地區的電網電壓。底座內部設計有風循環散熱系統，長時間使用也不會使機架過熱。

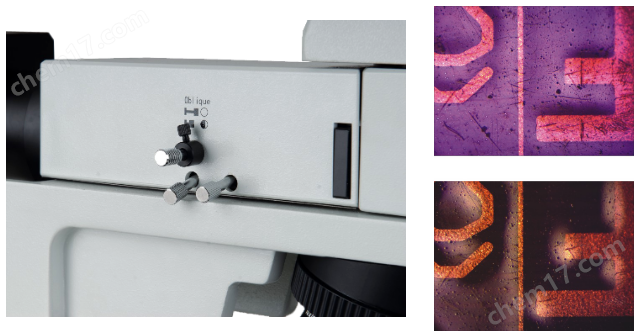

反射照明器
單顆大功率5W白色LED照明，帶斜照明機構。切換至斜照明時，可以使物體表面不同材質部分呈現立體圖案，增加觀察的對比度與視覺效果。
高性能物鏡轉換器
WMJ-9870金相顯微鏡轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制，根據需求可配置不同孔位的轉換器。
參數配置
型號 | WMJ-9870F | WMJ-9870TF |
觀察模式 | 明場/斜照明/偏振光/DIC | 明場/斜照明/偏振光/DIC/透射光 |
光學系統 | 無限遠色差校正光學系統 | |
觀察筒 | 30°鉸鏈式三目觀察筒，360°旋轉，瞳距調節范圍54-75mm，單邊視度調節：±5屈光度，兩檔分光比，雙目：三目=100：0或50:50 | |
目鏡 | 高眼點大視野平場目鏡PL10X/22mm | |
物鏡 | 無限遠長工作距金相物鏡5X/0.15 WD=10.80mm | |
無限遠長工作距金相物鏡10X/0.30 WD=12.20mm | ||
無限遠長工作距金相物鏡20X/0.45 WD=4.00mm | ||
無限遠長工作距金相物鏡50X/0.55 WD=7.90mm | ||
無限遠長工作距金相物鏡100X/0.80 WD=2.10mm(選配) | ||
物鏡轉換器 | 5孔內傾式轉換器，帶DIC插槽 | |
載物臺 | 4”雙層機械移動平臺，平臺面積230mmX215mm，行程105x 105mm，帶金屬平板平臺，右手位X、Y移動手輪，配平臺接口 | 4”雙層機械移動平臺，平臺面積230mmX215mm行105x105mm，帶玻璃平臺，右手位X、Y移動手輪，配平臺接口 |
顯微鏡鏡體 | 粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，單路電源輸出 | 粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，雙路電源輸出 |
反射照明系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿。12V100W鹵素燈，光強連續可調（選擇此組照明器時，應使用WMJ-9875型顯微鏡鏡體） | |
透射照明系統 | / | 單顆大功率5W LED，白色，光強連續可調。N..A.0.5聚光鏡，帶可變孔徑光闌 |
偏光裝置 | 進口反射偏振鏡組，含起偏鏡組，360度旋轉式檢偏鏡插板 | |
濾光片 | 干涉濾光片，藍色（反射用）：≤480nm | |
干涉濾光片，綠色（反射用）：520-570nm | ||
干涉濾光片，紅色（反射用）：630-750nm | ||
干涉濾光片，色平衡片（白光）（反射用） | ||
適配鏡 | 0.35X/0.5X/0.65X/1X 攝像接筒，C型接口，可調焦 | |
成像系統 | 500萬、630萬、1000萬、1200萬、1600萬、2000萬像素彩色相機 | |
軟件 | 圖像采集軟件 | |
標尺 | 高精度測微尺，1div=0.01mm | |
