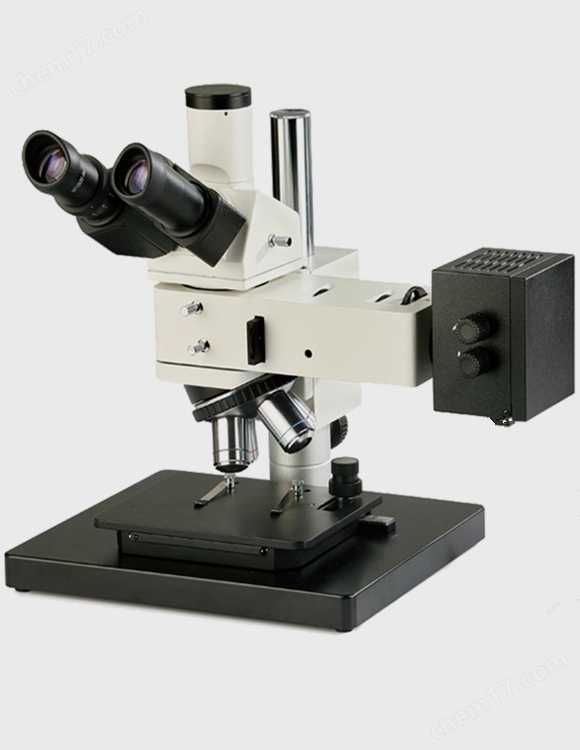

WMJ-9615大工件工業檢測金相顯微鏡
- 公司名稱 安徽無陌光學儀器有限公司
- 品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/6/26 23:23:47
- 訪問次數 18
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
WMJ-9615工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測.還可用于鑒定和分析金屬、非金屬內部結構組織及物體表面檢測，它是不透明物體檢測的重要儀器，是工業部門鑒定產品質量的關鍵設備，主要用以鑒別和分析各種金屬及合金及非金屬的組織結構。或應用于工廠或?qū)嶒?yàn)室進行不透明物體質量鑒定，原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
標準配置
技術規格 | |
目鏡 | 大視野 WF10X(視場數Φ22mm) |
無限遠長工作距離平場消色差物鏡 | PL L5X/0.12 工作距離：26.1 mm |
PL L10X/0.25 工作距離：20.2 mm | |
PL L20X/0.40 工作距離：8.80 mm | |
PL L50X/0.70 工作距離：3.68 mm | |
目鏡筒 | 三目鏡30?傾斜, 可99%通光攝影。 |
落射照明系統 | 6V30W鹵素?zé)簦炼瓤烧{(diào) |
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 | |
調焦機構 | 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm。 |
轉換器 | 五孔(內向式滾珠內定位) |
工作臺 | 底座外形尺寸：300mmX240mm |
機械式載物臺外形尺寸：185mmX140mm，移動范圍：橫向35mm，縱向:30mm | |
防霉 | 防霉系統 |
系統組成 | 電腦型(WMJ-9615C) 1.金相顯微鏡 2.適配鏡 3.攝像器(CCD) 4.計算機（選購） |
數碼型(WMJ-9615D) 1.金相顯微鏡 2.適配鏡 3.數碼相機（選購） | |
選配件
目鏡 | ||
無限遠長工作距離平場消色差物鏡 | 0.4X | |
0.5X | ||
1X | ||
0.5X帶分劃尺,格值0.1mm/格 | DV-1(帶USB和Video輸出) | |
DV-2(帶USB輸出) | ||
DV-3(帶Video輸出) | ||
數碼相機接頭 | CANON(EF), NIKON(F) | |
分析軟件 | 金相圖像測量分析軟件 | |
金相組織圖譜評級分析軟件 |
