SWP7047-Ex SWP7000檢測端隔離安全柵
- 公司名稱 福建順昌瑞禾精密儀器有限公司
- 品牌
- 型號 SWP7047-Ex
- 產地 福建省順昌縣洋口鎮
- 廠商性質 代理商
- 更新時間 2018/5/14 9:00:00
- 訪問次數 349
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
SWP系列智能數字儀表，SWP-G系列經濟型數字儀表，SWP-G/ GF系列高精度智能數字儀表，SWP-LCD系列智能液晶漢顯儀表， SWP-20系列智能模塊， SWP-LED系列智能電工表，SWP-E系列電工儀表， SWP-ASR系列單/彩色無紙記錄儀，SWP-VFD系列帶瑩光屏智能漢顯儀表，SWP-DFY系列直流電源，SWP系列現場過和參量變送單元，SWP7000系列隔離式安全柵及信號隔離器，SWP-DM系列智能電磁流量計，SWP-TD2000/3000系列超聲波物位儀， SWP系列壓力/差壓變送器。
檢測端隔離安全柵主要特點：
向危險區的變送器提供隔離的工作電源，同時檢測回路中的電流，經隔離變送輸出相互隔離的電流/電壓信號到安全區。該產品需獨立供電，電源、輸入和輸出三隔離，本安側與非本安側絕緣強度高達500VAC。
檢測端隔離安全柵主要技術參數：
商 標 | 型 號 |
SWP | 7047/7035/7036系列 |
防爆標記 | [Exia]ⅡC |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
電源 | 供電電壓 20～35VDC；電源功耗 （20mA輸出時）；≤1.8W(SWP7047-Ex)；≤.4W(SWP7035-Ex)； ≤3.2W(SWP7036-Ex)。 |
危險區信號 | 輸入電流 4～20mADC，電流為20Ma，配電電壓大于16V；配電回路開路時，zui大配電電壓26V，正常工作電流≤25mA。 |
安全區信號 | 電流輸出4～20mADC，負載電阻0-800Ω。 電壓輸出1～5VDC，輸出阻抗＜10Ω，輸出負載≥10KΩ。 |
電源保護 | 電源反向保護 |
輸出精度 | 0．1%F.S |
溫度漂移 | 0．01%F.S |
適用現場設備 | 二線制、三線制變送器、電流源信號。 |
儀表外形 |
|
外形尺寸 | 115×100×23(深×高×寬mm) ；重量約150g。 |

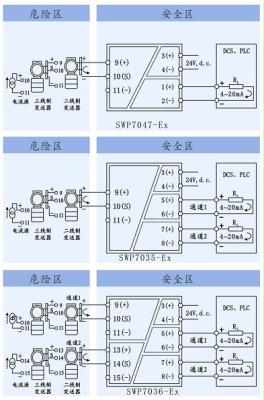

接線圖 |  |
檢測端隔離安全柵的防爆認證參數：
端子 | 端子（9、11間）、（13、15間）Uo=28V，Io=93mA，Po=0.65W，Um=250V，Co=0.05Uf,Lo=2.4mH端子（10、11間）、（14、15間），Uo=6V，Io=----，Um=250V |
絕緣強度 | 非本安端～本安端 ≥2500VAC；電源～非本安端 ≥500VAC |
絕緣電阻 | 非本安端～本安端 ≥100MΩ；電源～非本安端 ≥100MΩ |
檢測端隔離安全柵的型譜：
通 道 數 | 型 號 | 危險區信號 | 安全區信號 |
一進一出 | SWP7047-Ex | 4～20mADC輸入 | 4～20mADC或1～5VDC輸出 |
一進二出 | SWP7035-Ex | ||
二進二出 | SWP7036-Ex |
