SWP7024-Ex 12V45mA開關量輸出隔離安全柵
- 公司名稱 福建順昌瑞禾精密儀器有限公司
- 品牌
- 型號 SWP7024-Ex
- 產地 福建省順昌縣洋口鎮
- 廠商性質 代理商
- 更新時間 2018/5/14 9:00:00
- 訪問次數 469
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
SWP系列智能數字儀表,SWP-G系列經濟型數字儀表,SWP-G/ GF系列高精度智能數字儀表,SWP-LCD系列智能液晶漢顯儀表, SWP-20系列智能模塊, SWP-LED系列智能電工表,SWP-E系列電工儀表, SWP-ASR系列單/彩色無紙記錄儀,SWP-VFD系列帶瑩光屏智能漢顯儀表,SWP-DFY系列直流電源,SWP系列現場過和參量變送單元,SWP7000系列隔離式安全柵及信號隔離器,SWP-DM系列智能電磁流量計,SWP-TD2000/3000系列超聲波物位儀, SWP系列壓力/差壓變送器。
12V45mA開關量輸出隔離安全柵主要特點:
將安全區的電源通過開關控制,驅動危險區的現場本安設備,如電磁閥、聲光報警器等小功率本安設備。該產品本安端和非本安端絕緣強度高達2500VAC。
12V45mA開關量輸出隔離安全柵主要技術參數
商 標 | 型 號 |
SWP | 7023/7024/7123系列 |
防爆標記 | [Exia]ⅡC |
適應場所 | 安裝在安全場所,可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
電源 | 供電電壓20-35VDC 電源功耗(24V供電,20mA輸出時)≤2.0W(SWP7023-EX)≤4.0W(SWP7024-EX) ≤2.1W(SWP7123-EX) |
危險區信號 等效電路 | |
危險區信號 輸出特性圖 | |
zui大輸出電壓 | 24V |
zui小輸出電壓 | 12V(輸出電流45mA) |
電源保護 | 電源反相保護 |
外形尺寸 | 115×100×23(深×高×寬mm) |
重量 | 約150g |
儀表外形 | |
適用現場設備 | 電磁閥、聲光報警器等現場本安設備 |

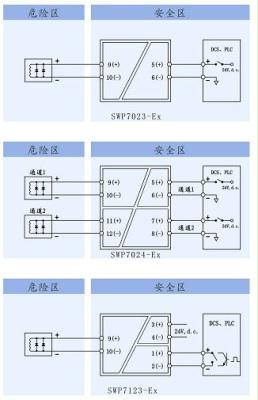

接線圖 | ![]() |
12V45mA開關量輸出隔離安全柵防爆認證參數
端子 | 端子(9、10間)、(11、12間)Uo=25V,Io=140mA,Po=0.88W,Um=250V,Co=0.08uF,Lo=1.32mH |
絕緣強度 | 非本安端~本安端 ≥2500VAC;電源~非本安端 ≥500VAC |
絕緣電阻 | 非本安端~本安端 ≥100MΩ;電源~非本安端 ≥100MΩ |
12V45mA開關量輸出隔離安全柵型譜
通 道 數 | 型 號 | 危險區信號 | 安全區信號 |
一進一出 | SWP7023-Ex | Imax=45mA 12V﹤Uo﹤24V | 干接點輸入 |
一進二出 | SWP7024-Ex | ||
二進二出 | Swp7123-Ex |
