SWP7022-Ex 12V35mA開關量輸出隔離安全柵
- 公司名稱 福建順昌瑞禾精密儀器有限公司
- 品牌
- 型號 SWP7022-Ex
- 產地 福建省順昌縣洋口鎮
- 廠商性質 代理商
- 更新時間 2018/5/14 9:00:00
- 訪問次數 413
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
SWP系列智能數字儀表，SWP-G系列經濟型數字儀表，SWP-G/ GF系列高精度智能數字儀表，SWP-LCD系列智能液晶漢顯儀表， SWP-20系列智能模塊， SWP-LED系列智能電工表，SWP-E系列電工儀表， SWP-ASR系列單/彩色無紙記錄儀，SWP-VFD系列帶瑩光屏智能漢顯儀表，SWP-DFY系列直流電源，SWP系列現場過和參量變送單元，SWP7000系列隔離式安全柵及信號隔離器，SWP-DM系列智能電磁流量計，SWP-TD2000/3000系列超聲波物位儀， SWP系列壓力/差壓變送器。
12V35mA開關量輸出隔離安全柵主要特點：
將安全區的電源通過開關控制，驅動危險區的現場本安設備，如電磁閥、聲光報警器等小功率本安設備。該產品本安端和非本安端絕緣強度高達2500VAC。
12V35mA開關量輸出隔離安全柵主要技術參數
商 標 | 型 號 |
SWP | 7021/7022/7121系列 |
防爆標記 | [Exia]ⅡC |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
電源 | 供電電壓20-35VDC 電源功耗（24V供電，20mA輸出時）≤1.6W（SWP7021-EX）≤3.2W（SWP7022-EX） ≤1.8W（SWP7121-EX） |
危險區信號 等效電路 |
|
危險區信號 輸出特性圖 |
|
zui大輸出電壓 | 26V |
zui小輸出電壓 | 12V（輸出電流35mA） |
電源保護 | 電源反相保 |
外形尺寸 | 115×100×23（深×高×寬mm） |
重量 | 約150g |
儀表外形 |
|
適用現場設備 | 電磁閥、聲光報警器等現場本安設備 |

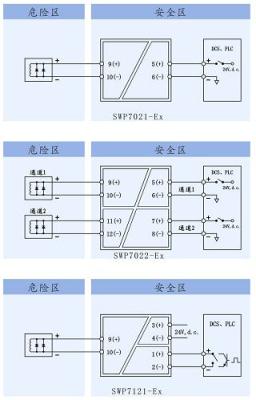

接線圖 |  |
12V35mA開關量輸出隔離安全柵防爆認證參數
端子 | 端子（9、10間）、（11、12間）Uo=28V，Io=93mA，Po=0.65W，Um=250V，Co=0.05Uf,Lo=2.4mH |
絕緣強度 | 非本安端～本安端 ≥2500VAC；電源～非本安端 ≥500VAC |
絕緣電阻 | 非本安端～本安端 ≥100MΩ；電源～非本安端 ≥100MΩ |
型譜
通 道 數 | 型 號 | 危險區信號 | 安全區信號 |
一進一出 | SWP7021-Ex | Imax=35mA 12V﹤Uo﹤24V | 干接點輸入 |
一進二出 | SWP7022-Ex | ||
二進二出 | Swp7121-Ex |
