基于Internet的分布式遠程監測系統

前 言
隨著計算機網絡技術的發展和人們對數據采集系統的規模、數據處理速度和資源共享要求的不斷提高，測控系統的設計也由單設備模式向多設備分布測量模式發展，成為具有互操作性、網絡化、開放性、分散性、智能化的測控系統。隨著以Internet為代表的網絡技術的出現，網絡化測量技術與具備網絡功能的新型測試儀器也應運而生。網絡化測控技術主要從以下三方面有力的推動了測控儀器儀表的發展：降低了測試系統的成本；易于遠距離測控和資源共享；易于遠距離診斷與測試設備的維護和使用。今天，在生產制造、工程現場、科研試驗等眾多領域，基于Internet的分布式遠程監測系統已經得到了應用。
系統功能特點
該系統為基于Internet的分布式多點監測系統；
各測點設備采用TDEC的多功能網絡化數據采集器NetAcqBox-10016SE，內嵌TCP、UDP、FTP等協議，均可程控設置一個IP地址，輕松聯入以太網及Internet，實現現場聯網、Web遠程訪問、遠程監控和數據上傳；
各測點設備除了具備完善的動態信號測試性能外，靜態測試精度可達0.005% FSR，*可以作為高精度數字電壓表等靜態信號測試儀器來使用；
各測點設備采用金屬屏蔽、避雷設計，能適應高溫、潮濕、雷電等多種惡劣環境及工業現場自動化應用，采集數據可通過RJ45以太網接口進行遠程數據下載、處理和分析，也可以通過RS-232接口，直接將數據傳入本地計算機保存；
系統的各個測點設備嵌入了非常方便的、根據用戶具體要求定制的WebServer功能，用戶可在Internet內的任何節點基于網絡瀏覽器（如 IE）對設備進行訪問（設備須設定有效的外部IP地址）；
WebServer還提供安全的用戶訪問權限機制。從而在充分保證測試數據安全性的前提下，為用戶提供了zui方便快捷的控制方式。

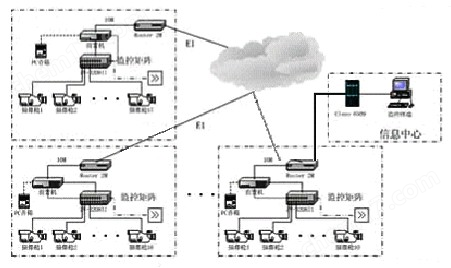

系統硬件結構
測試節點（設備）：
本系統中，TDEC的多功能網絡化數據采集器NetAcqBox-10016SE是每一個測試的節點，提供了包括RS232接口以及10/100BASE-T以太網控制接口兩種通訊接口，每臺采集器都內嵌TCP、UDP、FTP等協議，均可程控設置一個IP地址，方便接入Internet（須設置有效外部IP地址）或局域網。同時采集器對外提供了一個WebServer，以CGI的形式對外實現了基于HTTP的動態網頁服務，還可以實現用戶自定義的測試流程和數據處理算法，所有測試參數和測試結果都可以通過每個測點的WebServer對外發布，用戶在網絡中的任何節點都可以通過網絡瀏覽器（如IE）對設備進行控制，對測試數據進行觀測。同時系統具有很高的網絡安全機制，用戶可以定義網絡訪問權限，為測試的可靠性和數據的安全性提供保障。
用戶終端：
遠程用戶終端可以從Internet的任意一個節點接入，根據所獲得的權限，通過網絡瀏覽器訪問相應的測試節點，監測遠端節點的數據；用戶也可以從局域網LAN中發起訪問，下載的測試節點數據可以直接存入局域網絡數據庫服務器供LAN內獲得訪問權限的其它用戶共享。
