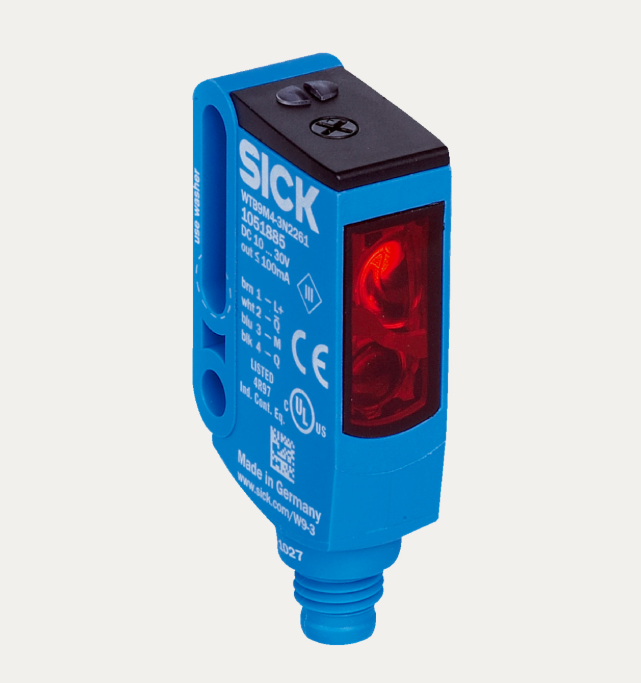

德國西克SICK光電傳感器

準確檢測小型物體和物品特征，即使在艱巨的工業環境下依然可靠穩定：光電傳感器系列 W9 的應用范圍遠勝以往其他方案。產品包括漫反射式光電傳感器以及反射式和對射式光電傳感器。所有的傳感器都安裝了新的激光或 LED 技術，并由堅固的 VISTAL® 外殼保護 – 實現更強的耐機械沖擊性。W9 利用 SICK 的 SIRIC® 技術，可以有效地抑制任何環境下的光學和電磁波的干擾。輔以豐富多樣的接口和安裝配件，W9 給自動化領域帶來了多樣化的應用。

德國西克SICK光電傳感器 WL9M4-3P2234 是一款常用于工業自動化領域的漫反射式光電傳感器，主要用于物體檢測（如有無、位置判斷），廣泛應用于包裝、物流、機械制造等場景。其工作原理基于光的發射與接收之間的信號變化，通過判斷反射光的強度來識別物體是否存在，以下從核心組成、工作流程、技術特性三個方面詳細說明：

一、核心組成部件

WL9M4-3P2234 的功能實現依賴于以下關鍵部件的協同工作：

發射器（LED 光源）：通常采用紅外 LED（波長約 850nm，不可見光），具有抗環境光干擾能力強、能耗低、壽命長（可達 10 萬小時以上）的特點，能穩定發射特定強度的光束。

接收器（光電二極管 / 三極管）：負責接收經檢測物體反射回的光束，將光信號轉化為電信號（電流或電壓），并傳遞給信號處理電路。

信號處理電路：對接收器輸出的電信號進行放大、濾波、比較等處理，判斷是否達到預設閾值，進而控制開關量輸出。

SICK光電傳感器光學透鏡：發射器和接收器前端均配備聚焦透鏡，發射器透鏡將光束聚焦為特定角度的光斑（WL9M4-3P2234 的檢測距離通常為 0-300mm，光斑大小隨距離變化），接收器透鏡則增強對反射光的收集能力。

輸出電路：根據信號處理結果輸出開關信號（該型號為 PNP 常開輸出，即檢測到物體時輸出高電平）。

二、工作流程（漫反射式檢測原理）

漫反射式是光電傳感器中最常見的類型，無需反射板，直接通過物體表面反射光進行檢測，WL9M4-3P2234 的工作流程如下：

SICK光電傳感器光束發射：傳感器通電后，發射器（紅外 LED）持續發射特定波長的光束，光束經透鏡聚焦后以一定角度（如 10°-20°）射向檢測區域。

光束反射 / 遮擋：當檢測區域內有物體時，光束照射到物體表面，部分光線被漫反射（物體表面越粗糙，反射光越分散），其中一部分反射光被接收器的透鏡捕獲。

當檢測區域內無物體時，光束未被反射（或反射光強度極弱，未達到接收器的檢測閾值），接收器幾乎接收不到有效光線。
