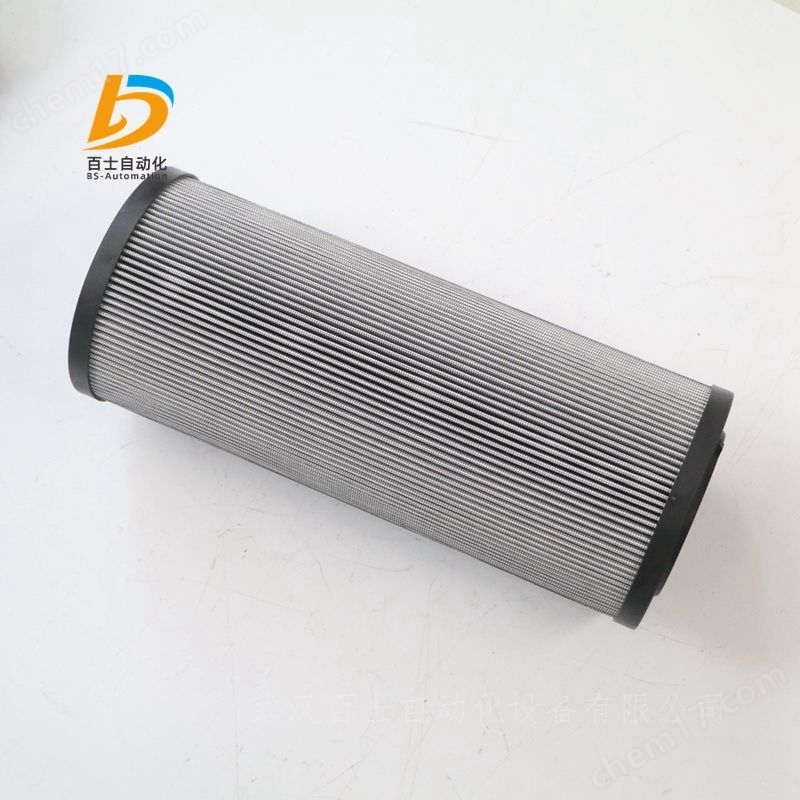

REXROTH濾芯1.1000 PWR10-A00-0-M，武漢百士自動化設備有限公司主營供應產品；產品實拍圖片，質量保障，放心采購；歡迎新老客戶咨詢購買！

力士樂REXROTH過濾元件，過濾器濾芯

類型1.以及2.基礎部分

尺寸符合DIN 24550:0040至1000

附加尺寸：0004至2500

壓差阻力高達330巴[至4786磅/平方英寸]

過濾器等級：1至800μm

過濾面積：高達4.8平方米[至7440平方英寸]

工作溫度：-10°C至+100°C[+14°F至+212°F]

特點

適用于多種應用范圍的過濾介質，由玻璃纖維材料、濾紙、金屬絲網、羊毛材料和金屬纖維羊毛制成

可清潔的金屬絲網過濾介質

可達到ISO 12/8/3（ISO 4406）的油清潔度

多層玻璃纖維技術具有高容污能力和過濾性能，同時初始?jí)翰畹停↖SO 3968）

擴展了非礦物油基流體的產品范圍

具有高壓差穩定性的濾芯

功能、部分

濾芯是工業過濾器的核心部件。實際的過濾過程涉及過濾元件。主要的過濾器變量，如顆粒滯留的尺寸范圍、污垢保持能力和壓力損失，由過濾器元件和用于構建它們的過濾介質決定。力士樂過濾器元件用于過濾液壓系統中的液壓油，以及過濾潤滑油、工業流體和氣體。

過濾元件由徑向褶皺的組合組成

過濾介質放置在穿孔的支撐管周圍。過濾元件用雙組分粘合劑垂直密封，支撐管和過濾墊連接到兩個端板。在過濾器元件和過濾器外殼之間設置一個或兩個密封環作為密封。

2.0058和2.0059系列可選擇在濾芯底部配備旁通閥。流動通常是從外到內。

力士樂方案的所有濾芯均由無鋅成分制成，從而防止鋅皂的形成，特別是在使用含水液體（HFA/HFC）和合成油的情況下。

使用無鋅濾芯可防止早期“濾芯堵塞"，從而大大延長濾芯的使用壽命。

因此，力士樂濾芯可普遍用于典型的液壓油和潤滑劑。

此外，許多建筑和農業機械制造商規定使用無鋅機械元件制造可快速生物降解的液壓油。

篩選變量

過濾器等級和可達到的油清潔度

使用工業過濾器的主要目標不僅是直接保護機器部件，而且要達到所需的油清潔度。油清潔度是根據油清潔度等級定義的，這些等級對現有污染物的顆粒量在工作液體中的分布方式進行了分類

過濾性能

過濾比βx（c）（β值）

液壓系統中液壓過濾器對污染的保留能力由過濾比βx（c）表征。該比率代表了液壓過濾器的主要性能特征。它是在多道次測試中測量的，是根據ISO 16889使用ISOMTD測試粉塵指定的初始和最終壓差的平均值。

過濾商βx（c）定義為過濾器兩側相應粒徑的顆粒計數商。

能力

它還使用多道次測試進行測量，并確定送入過濾介質的測試粉塵ISOMTD的量，直到達到指定的壓差增加。

壓力損失（也稱為壓差或Δp）

濾芯的壓力損失是確定過濾器尺寸的相關特征值。

這些是過濾器制造商的推薦值或過濾器用戶的規格。這個值取決于許多因素。例如，這些包括：過濾介質的等級、其在過濾元件中的幾何形狀和布置、過濾面積、流體的工作粘度和流量。

術語“Δp"通常也用符號bol表示：“Δp

在用濾芯確定整個過濾器的尺寸時，根據上述條件確定初始?jí)毫p失，新濾芯不得超過該損失。

可以通過初始Δp或壓力損失來確定力士樂濾芯和整個過濾器的尺寸。

產品屬性

過濾方向  從外到內

蓋子/底座

支撐管  鍍錫鋼

密封件  NBR或FKM

液壓油溫度范圍  -10...100℃

介質的最小電導率  300pS/m

力士樂REXROTH過濾器濾芯訂貨號和型號

R928005837 1.0040 PWR10-A00-0-M

R928005838 1.0040 PWR20-A00-0-M

R928005852 1.0063 G25-A00-0-M

R928005855 1.0063 PWR10-A00-0-M

R928005872 1.0100 PWR6-A00-0-M

R928005873 1.0100 PWR10-A00-0-M

R928005888 1.0160 G25-A00-0-M

R928005890 1.0160 PWR6-A00-0-M

R928005891 1.0160 PWR10-A00-0-M

R928005924 1.0250 G25-A00-0-M

R928005944 1.0250 PWR6-A00-0-V

R928005927 1.0250 PWR10-A00-0-M

R928005928 1.0250 PWR20-A00-0-M

R928006899 1.0250 PWR10-B00-0-V

R928005959 1.0400 G10-A00-0-M

R928005961 1.0400 PWR3-A00-0-M

R928005963 1.0400 PWR10-A00-0-M

R928005964 1.0400 PWR20-A00-0-M

R928005998 1.0630 PWR6-A00-0-M

R928005999 1.0630 PWR10-A00-0-M

R928047277 1.1000 G60-A00-0-M

R928006033 1.1000 PWR3-A00-0-M

R928006034 1.1000 PWR6-A00-0-M

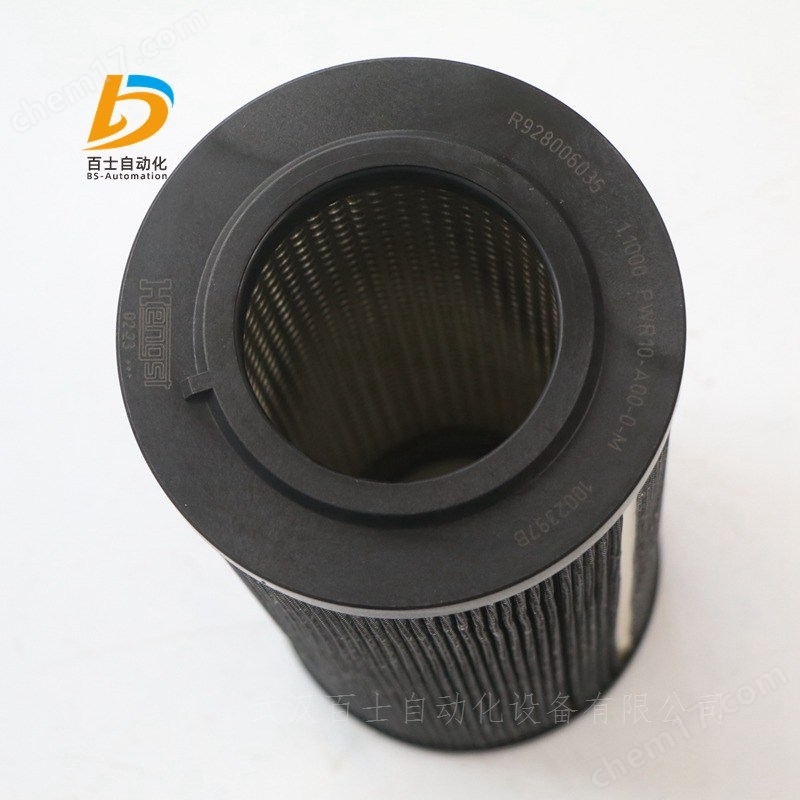

R928006035 1.1000 PWR10-A00-0-M

R928006044 1.1000 PWR10-A00-0-V

R928006036 1.1000 PWR20-A00-0-M

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：?jiǎn)蜗蜷y（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH減壓閥

R900410855 ZDR6DA2-4X/210Y

公稱尺寸 6，A2 → A1，機械操作

液壓閥，壓力控制閥，壓力閥，減壓閥

博世力士樂壓力閥限制、控制和調節液壓系統中的工作壓力，從而影響液壓驅動器的功率。

高性能范圍內的工業液壓閥。可靠地將壓力降至設定值。

帶保護帽的內六角形

滑閥

直動式

壓力調節范圍5…210巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列ZDR6D

工作壓力[bar]315

流量[l/min]50

滑閥符號A2→A1

連接類型疊加閥

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.44

力士樂REXROTH減壓閥

R900481115 ZDR6DP3-4X/210YM

公稱尺寸 6，P2 → P1，機械操作

液壓閥，壓力控制閥，壓力閥，減壓閥

博世力士樂壓力閥限制、控制和調節液壓系統中的工作壓力，從而影響液壓驅動器的功率。

高性能范圍內的工業液壓閥。可靠地將壓力降至設定值。

滑閥

直動式

壓力調節范圍5…210巴

帶刻度的可鎖定旋鈕

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列ZDR6D

工作壓力[bar]350

流量[l/min]50

滑閥符號P2→P1

連接類型疊加式

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.56

力士樂REXROTH減壓閥

R900409965 ZDR6DP1-4X/25YM

公稱尺寸 6，P2 → P1，機械操作

液壓閥，壓力控制閥，壓力閥，減壓閥

博世力士樂壓力閥限制、控制和調節液壓系統中的工作壓力，從而影響液壓驅動器的功率。

高性能范圍內的工業液壓閥。可靠地將壓力降至設定值。

滑閥

直動式

壓力調節范圍3…25巴

旋鈕

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列ZDR6D

工作壓力[bar]350

流量[l/min]50

滑閥符號P2→P1

連接類型疊加式

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.5

力士樂REXROTH減壓閥

R900457313 ZDR6DA1-4X/210Y

公稱尺寸 6，A2 → A1，機械操作

液壓閥，壓力控制閥，壓力閥，減壓閥

博世力士樂壓力閥限制、控制和調節液壓系統中的工作壓力，從而影響液壓驅動器的功率。

高性能范圍內的工業液壓閥。可靠地將壓力降至設定值。

滑閥

直動式

壓力調節范圍5…210巴

旋鈕

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列ZDR6D

工作壓力[bar]315

流量[l/min]50

滑閥符號A2→A1

連接類型疊加式

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.52

力士樂REXROTH減壓閥

R900430837 ZDR6DA2-4X/150YV

公稱尺寸 6，A2 → A1，機械操作

液壓閥，壓力控制閥，壓力閥，減壓閥

博世力士樂壓力閥限制、控制和調節液壓系統中的工作壓力，從而影響液壓驅動器的功率。

高性能范圍內的工業液壓閥。可靠地將壓力降至設定值。

帶保護帽的內六角形

滑閥

直動式

壓力調節范圍5…150巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列ZDR6D

工作壓力[bar]315

流量[l/min]50

滑閥符號A2→A1

連接類型疊加式

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.44

力士樂REXROTH減壓閥ZDR6DP2-4X/210YM

R900483788 ZDR6DP2-43/210YM

公稱尺寸 6，P2 → P1，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

直動式

壓力設置范圍 5…210 bar

六角外殼，帶保護帽

連接圖ISO 4401-03-02-0-05

壓力 [bar]350

體積流量 [l/min]50

活塞符號P2 → P1

連接類型疊加閥板

標稱尺寸6

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件NBR

重量 [kg]1.44

力士樂REXROTH減壓閥ZDR6DP2-4X/150YM

R900483787 ZDR6DP2-43/150YM

公稱尺寸 6，P2 → P1，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

直動式

壓力設置范圍 5…150 bar

六角外殼，帶保護帽

連接圖ISO 4401-03-02-0-05

壓力 [bar]350

體積流量 [l/min]50

活塞符號P2 → P1

連接類型疊加閥板

標稱尺寸6

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件NBR

重量 [kg]1.44

博世力士樂減壓閥控制和調節部分液壓系統中的工作壓力，從而影響液壓驅動器的功率。

力士樂REXROTH減壓閥ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-43/75YM

公稱尺寸 6，P2 → P1，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

直動式

壓力設置范圍 3…75 bar

六角外殼，帶保護帽

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]50

活塞符號P2 → P1

連接類型疊加閥板

標稱尺寸6

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]1.4

力士樂REXROTH直動式減壓閥

DR10DP

規格 10

組件系列 4X

大工作壓力 20 bar

大流量 80 l/min

用于底板安裝

油口安裝面符合 ISO 578-06-07-0-00

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

4 個壓力等級

帶壓力計連接

單向閥，可選

防腐蝕設計

DR 0 DP 型閥是一種三通型直動式減壓閥，即，可限制次級油路的壓力。

它用于限制系統壓力。

通過調整類型設置次級壓力。

在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 B 流向通道 A。同時，通道 A 中的壓力通過控制油路作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將移動到控制位置，并使通道 A 中的調定壓力保持恒定。

通過控制油路從通道 A 內部提供信號和先導油。

當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，控制閥芯將繼續相對壓縮彈簧移動。

這樣，通道 A 將經由控制閥芯上的控制邊 與通道 T(Y) 相連接。這樣一來，大量液壓油將流回油箱，壓力只能小幅增加。

來自彈簧腔的漏油排泄始終通過通道 T(Y) 在外部實現。

為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。

壓力計連接可實現對次級壓力的控制。

力士樂REXROTH直動式減壓閥

ZDR10D

規格 10

組件系列 5X

大工作壓力 20 bar

大流量 80 l/min

疊加閥

油口安裝面符合 ISO 440-05-04-0-05

4 個壓力等級

4 個可選調整類型：

旋鈕

六角套筒和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

單向閥，可選（型號“A"）

通道 A、B 或 P 中減壓

防腐蝕設計

ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于降低系統壓力。

減壓閥主要由殼體、控制閥芯、壓縮彈簧、調整類型和可選單向閥組成。

通過調整類型設置次級壓力。

型號“A"

在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A 流向通道 A。同時，通道 A 中的壓力通過控制油路 作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將相對壓縮彈簧移動到控制位置，并使通道 A 中的調定壓力保持恒定。

通過控制油路 從通道 A 內部提供控制信號和先導油。

當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，控制閥芯將繼續相對壓縮彈簧移動。

這樣，通道 A 將經由控制閥芯上的控制邊和殼體與油箱（通道 TB）相連接。這樣一來，大量液壓油將流回油箱，以使壓力不再增加。

來自彈簧腔 的漏油排泄始終通過通道 TA 在外部實現。

壓力計連接用于控制閥的次級壓力。

單向閥可用于實現從通道 A 至 A 的自由回流，但于型號“A"。

型號“P"和“B"

對于型號“P"，減壓可在通道 P 內實現。通過從通道 P 內部提供控制信號和先導油。

對于型號“B"，通道 P 中的壓力降低，但先導油可從通道 B 中獲得。如果方向閥處于閥芯位置 P 至 A，則通道 B 中的壓力不得超過設置的次級壓力。否則，通道 A 中會出現減壓現象。

注意：

在無方向閥的情況下使用時，通道 TA 和 TB 必須相互連接（例如，在蓋板中）。

設置方向座閥 NG 0 時，必須使用 HSZ0A078-3X/M00 型疊加閥板（物料號 R900537264）。

德國力士樂REXROTH減壓閥訂貨號和型號：

R900410884 ZDR10DA2-5X/150Y

R900410884 ZDR10DA2-52/150Y

R900410880 ZDR10DP2-56/150YM

R900410876 ZDR10DP2-5X/210YM

力士樂REXROTH減壓閥ZDR10DP2-5X/150YM

R900410880 ZDR10DP2-56/150YM

標稱尺寸10，P2→P1，機械

高功率范圍的工業液壓閥。可靠的減壓至設定值。

滑閥

直動式

壓力調節范圍5…150巴

帶保護帽的六角形

產品特性

連接類型ISO 4401-05-04-0-05

壓力[bar]350

體積流量[l/min]160

活塞符號P2→P1

連接類型中間板

標稱尺寸10

操作類型具有機械操作

連接數5

開關位置數量2

壓力流體HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件NBR

重量[kg]2.44

力士樂REXROTH減壓閥-Z ZDR10DA2-5X/150Y

R900410884

標稱尺寸10，A2→A1，機械

高功率范圍的工業液壓閥。可靠的減壓至設定值。

閘閥

直接控制

壓力調節范圍5…150巴

產品特性

連接圖像ISO 4401-05-04-0-05

壓力[bar]315

體積流量[l/min]80

活塞符號A2→A1

連接類型中間板

標稱尺寸10

操作類型具有機械操作

連接數5

開關位置數量2

壓力流體HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件NBR

重量[kg]2.56

力士樂REXROTH減壓閥ZDR10DP2-5X/75YM

R900410875

R900410875 ZDR10DP2-56/75YM

公稱尺寸 10，P2 → P1，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

直動式

壓力設置范圍 2…75 bar

六角外殼，帶保護帽

壓力 [bar]350

體積流量 [l/min]160

活塞符號P2 → P1

連接類型疊加閥板

標稱通徑10

驅動類型帶機械操作

連接數5

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]2.48

力士樂REXROTH減壓閥

先導式操作

DR系列

尺寸10…32

組件系列5X

工作壓力350巴

流量400 l/min

特點

用于底板安裝

端口模式符合ISO 5781

用于螺紋連接

作為插裝閥

4種調節類型，可選：

旋鈕

帶六角套筒和保護帽

帶刻度的可鎖定旋鈕

帶刻度的旋鈕

5個壓力額定值

止回閥，可選（僅底板安裝）

防腐設計

DR型壓力閥是由二次回路控制的先導式減壓閥。

減壓閥主要由帶主閥芯插件的主閥和帶調節型的先導控制閥組成。

在靜止位置，閥門打開。液壓油從通道B經由主滑閥插件無限制地流向通道A。施加在通道A上的壓力作用在下部主滑閥側。同時，壓力通過噴嘴施加到主滑閥的彈簧加載側，并通過通道施加到先導控制閥中的球。它還通過噴嘴、控制管路、止回閥和噴嘴作用在球體上。根據彈簧的設置，將控制滑閥保持在打開位置的閥球前面、通道和彈簧室中會產生壓力。

通道B中的液壓油可以無限制地通過主滑閥插入件流向通道A，直到通道A中的壓力超過彈簧設定的值并打開閥球。控制滑閥向關閉方向移動。

當通道a中的壓力與彈簧處設定的壓力之間存在平衡狀態時，實現所需的減壓。從彈簧室返回的先導油總是通過控制管路從外部返回油箱。為了從通道A自由回流到通道B，可以選擇性地安裝止回閥。壓力表連接允許控制通道A中的減壓。

安裝位置任意

環境溫度范圍  –30…+50°C（NBR密封；–20…+50°C（FKM密封件）

液壓油溫度范圍  –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）

工作壓力  350bar

入口壓力  350bar

出口壓力  350bar

工作壓力范圍  10...350bar

粘度范圍 10…800mm2/s

容許污染程度液壓流體，清潔度等級符合ISO 4406（c）等級20/18/15 2）

德國力士樂REXROTH減壓閥訂貨號和型號：

R900597713 DR10-4-5X/100Y

R900962883 DR10-4-5X/100YM

R900596823 DR10-4-5X/200YM

R901080203 DR10-4-5X/160XYM

R901080203 DR10-4-5X/160XYM

R900503742 DR10-5-5X/50Y

R900597197 DR10-5-5X/100YM

R900503741 DR10-5-52/200Y

R900598358 DR10-5-5X/200YM

R900596883 DR10-5-5X/315Y

R900597132 DR10-5-5X/315YM

R900937292 DR10-5-5X/200YMV/12

R900518619 DR10-7-5X/100YM

R900596639 DR20-4-5X/100Y

R900500255 DR20-4-5X/200YM

R900596629 DR20-4-5X/315Y

R900594109 DR20-4-52/350YM

R900598360 DR20-5-5X/50Y

R900500284 DR20-5-5X/50YM

R900597198 DR20-5-5X/100Y

R900597892 DR20-5-5X/200Y

R900597233 DR20-5-5X/200YM

R900597233 DR20-5-52/200YM

R900596754 DR20-5-5X/315YM

R900599113 DR30-4-5X/100Y

R900508498 DR30-4-5X/200Y

R900503303 DR30-5-5X/50YM

R900596500 DR30-5-52/200Y

R900597158 DR30-5-5X/200YM

R900597158 DR30-5-52/200YM

R900596928 DR30-5-5X/315Y

力士樂REXROTH減壓閥DR10-4-5X/100Y

R900597713 DR10-4-52/100Y

公稱尺寸 10，B → A，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

先導式

連接圖ISO 5781-06-07-0-16

產品系列DR10,20,30

工作壓力. [bar]350

體積流量 [l/min]150

活塞符號B → A

連接類型底板安裝

標稱尺寸10

驅動類型通過機械致動

連接數2

開關位置數2

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封件NBR

重量 [kg]3.64

力士樂REXROTH減壓閥DR20-5-5X/100Y

R900597198

R900597198 DR20-5-52/100Y

公稱尺寸 20，B → A，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

產品屬性

連接圖ISO 5781-08-10-0-16

產品系列DR10,20,30

工作壓力. [bar]350

體積流量 [l/min]300

活塞符號B → A

連接類型底板安裝

標稱尺寸20

驅動類型通過機械致動

連接數2

開關位置數2

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封件NBR

重量 [kg]5.36

力士樂REXROTH減壓閥 DR30-5-5X/200YM

R900597158 DR30-5-52/200YM

公稱尺寸 30，B → A，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

先導式

連接圖ISO 5781-09-13-0-16

壓力 [bar]350

體積流量 [l/min]400

活塞符號B → A

連接類型板材結構

標稱尺寸30

驅動類型帶機械操作

連接數2

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件NBR

重量 [kg]8.441

力士樂REXROTH減壓閥 DR30-5-5X/200Y

R900596500 DR30-5-52/200Y

公稱尺寸 30，B → A，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

先導式

連接圖ISO 5781-09-13-0-16

壓力 [bar]350

體積流量 [l/min]400

活塞符號B → A

連接類型板材結構

標稱尺寸30

驅動類型帶機械操作

連接數2

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件NBR

重量 [kg]8.3

力士樂REXROTH減壓閥 DR20-5-5X/200YM

R900597233 DR20-5-52/200YM

公稱尺寸 20，B → A，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

先導式

連接圖ISO 5781-08-10-0-16

壓力 [bar]350

體積流量 [l/min]300

活塞符號B → A

連接類型板材結構

標稱尺寸20

驅動類型帶機械操作

連接數2

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]5.38

力士樂REXROTH減壓閥 DR10-5-5X/200Y

R900503741 DR10-5-52/200Y

公稱尺寸 10，B → A，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

先導式

連接圖ISO 5781-06-07-0-16

壓力 [bar]350

體積流量 [l/min]150

活塞符號B → A

連接類型板材結構

標稱尺寸10

驅動類型帶機械操作

連接數2

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]3.68

REXROTH濾芯1.1000 PWR10-A00-0-M
