10KV-35KV無線核相器
閱讀：2676 發布時間：2018-4-16一、特點
1、接收顯示：相位角、頻率、電壓波形
2、接收器自帶可充電電池
3、產品,維護簡單
4、信號采集靈敏度高,選擇性好
5、高頻傳輸,適應性強,可穿越隔板,圍墻
6、高壓測試時，測試距離大于50M以上。
7、操作方便,安全可靠
8、現場帶電校驗
9、電壓等級10KV-35KV
10、堅固,密封性佳
11、分量輕,便于攜帶
二、產品簡介
該儀器是我公司自主研制并擁有自主知識產權的產品，用于執行許多常規的電壓表或有線核相器的現有功能。
儀器的主要優點在于去掉了連接開路點兩端的引線，儀器通過無線電信號來通訊，使用范圍可以擴展到50米以上，并且可以穿過圍墻和隔板使用，使用起來比電壓表或核相器要簡單。
同時，儀器采用狀態模擬技術，減輕了機體的重量，提高了使用的舒適度，可以一個人輕松和安全地操作兩個發射器。
儀器特別適合應用在特定的使用條件下，現有的電壓表或核相器不適合使用的情況。在較高的電壓情況下，安全性和簡易的使用是首要因素，該系列是您理想的選擇。而且，這種裝置可以穿過圍墻和金屬屏蔽來使用，解決了常規器器使用時面臨的問題。
儀器相比于其他無線核相儀功能更強大，增加了相位角、頻率、電壓波形顯示功能，測量結果更為直觀；配備了可充電電池，使用方便。
三、結構原理

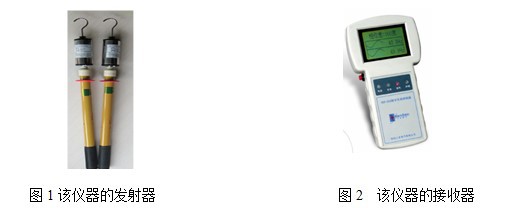

該儀器包括三個在電氣上互不相連的組件，兩個發射器見圖1，接受器見圖2。發射器上裝有的電極可與被測導線相連，其電極的形狀為鉤形，以便掛到導線上；測量時，兩個發射器分別連接到檢測線路上。這些電極均作為發射天線之用。發射器的端部均應與絕緣操作桿相接。
接受器為手持式儀器，帶有內置天線，用于接收發射器發送過來的高壓信號。接收到發射器發射的相位信號后，經分析處理后，將頻率、電壓波形和相位差顯示在LCD上。
發射器是電壓探測器和發射器的聯合裝置，首先判斷線路是否帶電，然后發出有關導體相位的信號。接收器，獲得發射器發出的信號，然后在測試時用信號通知用戶導體達到了同相。
在使用中，首先對所有線路使用該儀器的發射器裝置分別兩條線路進行接觸，通過發出蜂鳴聲和閃爍光確定它們帶電。然后把發射器1置于開路點的一端，發射器2依次置于開路點另一端的各相線路上，直至找到與發射器1所在的導體同相位的線路。此時，接收器的LCD上顯示出兩條線路上的頻率、電壓波形以及相位差。
該儀器作為標準的工具箱帶有金屬運輸包裝和架空線探頭。
四、技術參數
電壓等級 | 10KV-35KV |
無線傳送距離 | ﹥50m |
相位差測量精度 | ±3度 |
頻率精度 | ±1Hz |
工作頻率 | 50Hz～60Hz |
電源 | 19V GP超霸堿性電池 |
環境溫度 | -20℃～+50℃ |
環境濕度 | 全天候 |
相位角范圍 | 相位角偏移小于±30°為同相 相位角偏移大于±30°為異相 |
校驗 | 自動校驗,也可在帶電導線上校驗 |
重量 | 發射器0.45Kg、接收器0.45Kg |
尺寸 | 50×1180mm |
包裝 | 鋁合金箱 |
