產品名稱：瀝青混合料旋轉壓實儀 產品型號：SYD-XY150

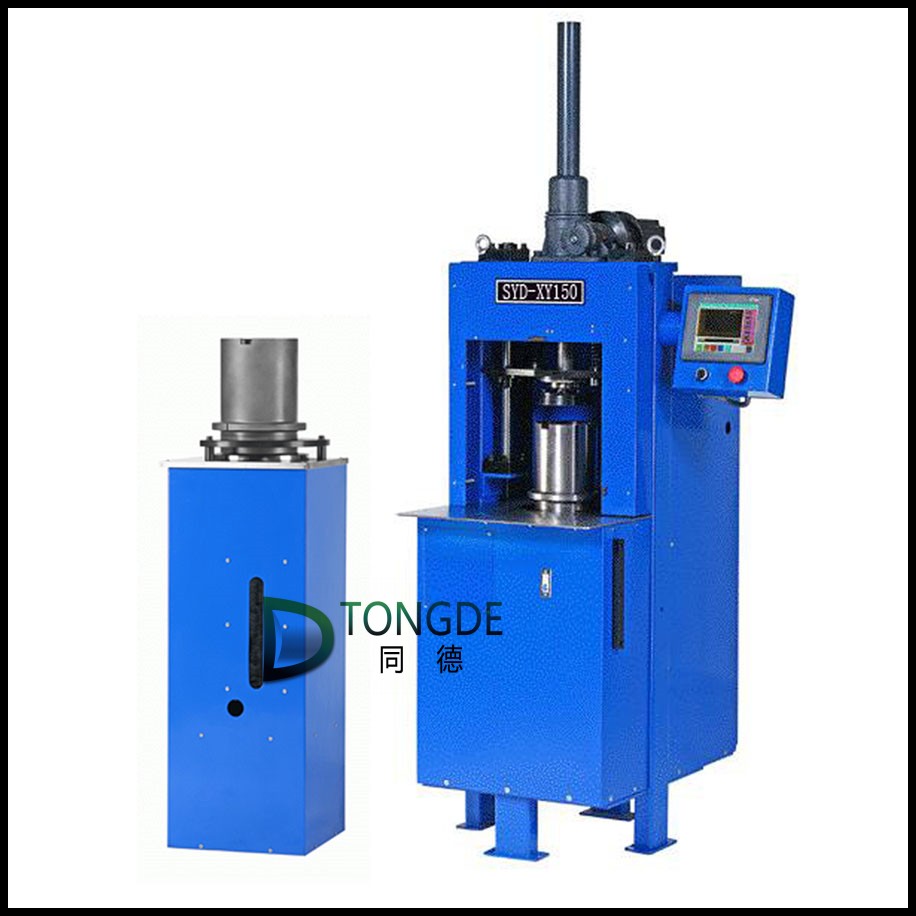

瀝青混合料旋轉壓實儀 型號：SYD-XY150

SYD-XY150 型青混合料旋轉壓實儀是按照中華人民共和國交通行業標準JT/T 724-2008《旋轉壓實儀》、中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0736-2011《瀝青混合料旋轉壓實試件制作方法（SGC）》規定的要求設計制造的。適用于用旋轉壓實法成型φ150㎜或φ100㎜瀝青混合料圓柱體試件，以供實驗室進行瀝青混合料物理力學性質試驗使用。

一、SYD-XY150 型青混合料旋轉壓實儀主要技術特點
1、本儀器符合美國聯邦局（FHWA）的SPERPAVE標準，可在給定壓實壓力和旋轉壓實角度的條件下，安全、可靠的運行工作。
2、本儀器采用德國西門子PLC作為控制系統的核心，系統具有完善的保護功能，具備在復雜工況環境下工作的能力。
3、本儀器選用7英寸工業觸摸屏作為人機對話平臺，界面清晰可視性好，設定操作參數簡單，實時顯示過程數據，試驗數據可以保存為Excel格式，用U盤下載。
4、本儀器參考進口設備進行設計生產，其壓力裝置、傳感器、軸承等重要原器件均為*產品。
5、本儀器經相關單位試用，試驗結果與同類進口設備一致，性能穩定，認為本產品可替代同類進口產品。
6、加載方式為電動推桿方式，響應速度快。
7、操作界面為中英文，可切換。


二、SYD-XY150 型青混合料旋轉壓實儀主要技術參數及指標
1、壓力范圍：              (100～1000)Kpa，連續可調。
2、壓力度：            小于±60Kpa(壓實次數1～5次)。
                           小于±18Kpa(壓實次數＞5次)。
3、旋轉次數：              正轉（按設定壓實角度）0～1000次。
                           反轉（壓實角為0°）  0~500次。
4、旋轉壓實角范圍：        0.5°～2.0°,以0.01°增加，
                           (內部角出廠在1.16°±0.02°內部角校準)。
5、旋轉壓實角(內角)精度：  小于±0.01°。
6、旋轉壓實位移范圍：      (0～300)mm。
7、成型試件高度范圍：      (50～130)mm。
8、試件直徑：              Ф150mm（標配）, Ф100mm（選配）。
9、旋轉壓實位移精度：      小于0.10mm。
10、旋轉速度：             (30±0.5)轉/分。
11、這經濟的外形尺寸：     900mm×900mm×1900mm（長×寬×高）。
12、儀器外包裝箱尺寸：     1000mm×1000mm×2000mm（長×寬×高）。
13、模具重量：             7.5kg。
14、整機重量：             500kg.。
15、工作電源：             AC 380V、50Hz，1（三相四線制、帶零線）。
