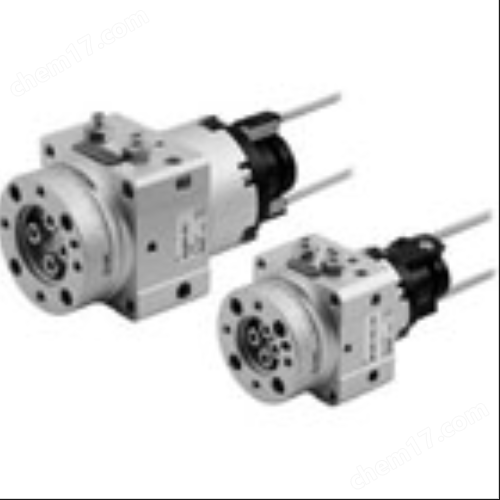

MDSUB1-180S SMC葉片式擺臺氣缸
- 公司名稱 上海中豫科技有限公司
- 品牌 SMC/日本
- 型號 MDSUB1-180S
- 產地
- 廠商性質 經銷商
- 更新時間 2025/7/23 16:35:21
- 訪問次數 14
聯系方式：楚小姐15021135811 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 動作方式 | 其他 | 應用領域 | 食品/農產品,包裝/造紙/印刷,煙草,制藥/生物制藥,汽車及零部件 |
|---|
SMC葉片式擺臺氣缸MSUB系列平臺和擺動氣缸一體化
●擺動角度可調擺動端±5° (兩端調整±2.5°)
●接口位置：配管方向有缸體側面和軸向兩種(帶有磁性開關的場合只能選擇缸體側面)
●磁性開關安裝位置可以移動到任意位置
●帶磁性開關(MDSU系列：MDSUA、MDSUB)
型號:MDSUB1-180S型號表示：
| 可選項信息 | 可選項的值 | 值的信息 |
|---|---|---|
| 內置磁環 | D | 帶磁性開關單元(內置磁環) |
| 公稱尺寸 | 1 | MSUB 1 |
| 擺動角度 | 180 | 180° |
| 葉片形式 | S | 單葉片 |
| 接管口位置 | - | 缸體側面 |
| 磁性開關型號 | - | 無磁性開關 |
| 磁性開關個數 | - | 2個 或 無 |
MSUB1-180S
MSUB1-180SE
MSUB1-90D
MSUB1-90S
MSUB3-180S
MSUB3-180SE
MSUB3-90D
MSUB3-90S
MSUB3-90S-X36
MSUB7-180S
MSUB7-90D
MSUB7-90S
MSUB20-180S
MSUB20-180SE
MSUB20-90D
MSUB20-90DE
MSUB20-90S
MSUB20D-PS
MSUB20S-PS
帶磁性開關
MDSUB1-180S
MDSUB1-90D
MDSUB1-90S
MDSUB1-90S-90AL
MDSUB3-01-72
MDSUB3-180S
MDSUB3-90D
MDSUB3-90S
MDSUB3-90S-T99L
MDSUB7-180S
MDSUB7-90D
MDSUB7-90S
MDSUB20-180S
MDSUB20-90D
MDSUB20-90S
SMC葉片式擺臺氣缸擺動氣缸是利用壓縮空氣輸出軸在一定角度范圍內作往復回轉運動的氣動執行元件。用于物體的轉拉、翻轉、分類、夾緊、閥門的開閉以及機器人的手臂動作等。擺動氣缸一般分為齒輪齒條式擺動氣缸、葉片式擺動氣缸與伸擺氣缸。
葉片式擺動氣缸的特點：
1.體積較小，
2.質量較小，
3.輸出力矩較小，
4.有微小泄露，
5.擺動角度較窄，
6.低使用壓力較大，
7.擺動速度不易低速，
8.設置緩沖裝置內部設置困難，
9.不宜長時間用于中途停止?fàn)顟B(tài)，
10.改變擺動角的方法是調節直動快的位置。
擺動氣缸使用注意事項：
1.配管圈，必須充分吹除異物，并要使用潔凈的壓縮空氣。
2.不要用于有腐蝕性流體的氛圍中。不要用于多粉塵、水滴、油滴飛濺的場合。3.擺缸應在不給油的情況下使用，否則有可能出現爬行現象，如果非要使用，需使用指定的潤滑油。
4.速度應從低速慢慢調整，不得從高速側調整。
