| 動作方式 | 其他 | 應用領域 | 食品/農產品,包裝/造紙/印刷,煙草,制藥/生物制藥,汽車及零部件 |
|---|

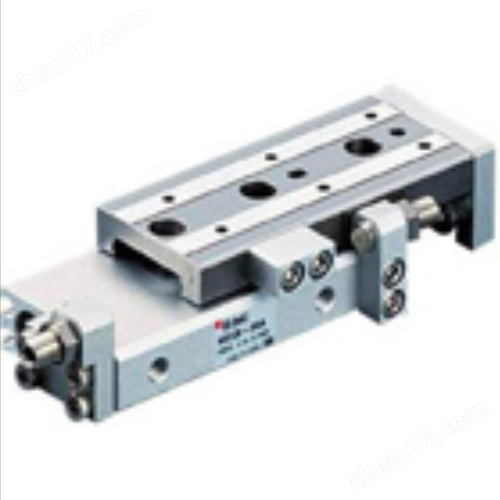

SMC氣動滑臺是將滑臺通過各種導軌與氣缸緊湊的一體化的氣動元件。工件可安裝在滑臺上，通過氣缸推動滑臺運動。適用于精密組裝、定位、傳送工件等。工作原理：將固定好的模具上的氣缸輸入壓縮空氣，導向桿受到一端氣缸的推動，向相對的另一方向推動，推動的行程取決于導向桿的長度。配備控制按鈕,確切的說是控制氣缸,在壓縮空氣的輸入狀態下,可控制導向桿的伸縮,可向外推動,可收縮.而且,人力不可改變它的當前狀態。氣動滑臺是一種自動輔助裝卸工具，主要作用是將重物滑動或推動到目的地，實現機械化、自動化的物料搬運，提高生產效率，氣動滑臺具有體積小、操作簡單、適應性強等優點，廣泛應用于各個行業的生產線上。氣動滑臺在工業生產中的常見應用場景有：搬運物料、安裝零件、加工生產線、倉儲庫房等。氣動滑臺的結構中，滑臺是其重要組成部分，滑臺需要保證其表面具有較高水平度，底部的滑槽與滑軌具有較高配合度，并且其上表面及側面設置有多組安裝孔，便于零件安裝，因此在氣動滑臺生產過程中，滑臺需要在其表面不同位置，使用不同刀具進行加工，包括但不限于銑平面、打孔、開設螺紋、銑導向滑槽等，為了便于同一設備進行多種加工，需要裝夾設備對滑臺零件進行有效固定，并在不同面進行加工過程中，實現自動翻轉，翻轉后還需提供有效支撐，以避免加工過程造成零件的軸向旋轉，導致刀具損壞或零件損毀。
MXQ系列MXQ8-50C-M9BL型號表示說明：
●導軌與滑臺一體化
●采用循環式直線導軌，實現高剛性和高精度
| 可選項信息 | 可選項的值 | 值的信息 |
|---|---|---|
| 缸徑 | 8 | 缸徑 8mm |
| 通口螺紋的種類 | - | M螺紋,Rc |
| 對稱型 | - | 標準型 |
| 氣缸行程 | 50 | 氣缸行程 50mm |
| 調整器可選品種 | C | 兩端帶金屬限位器 |
| 功能可選項 | - | 標準 |
| 磁性開關型號 | M9BL | 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V) |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
SMC氣缸滑臺型號：
MXQ8-30A-A93
MXQ8-30A-A93L
MXQ8-30A-F9N
MXQ8-30AS
MXQ8-30AS-A93
MXQ8-30ASF
MXQ8-30AS-F9BL
MXQ8-30ASR-M9B
MXQ8-30AT
MXQ8-30B
MXQ8-30B-F9BL
MXQ8-30BS
MXQ8-30BT-F9NL
MXQ8-30C
MXQ8-30CS
MXQ8-30CS-F9BV
MXQ8-30CS-F9BVL
MXQ8-30CT-A93L
MXQ8-30-F9BL
MXQ8-40
MXQ8-40A
MXQ8-40-A93
MXQ8-40-A93L
MXQ8-40A-A93
MXQ8-40AF
MXQ8-40A-F9B
MXQ8-40AS
MXQ8-40AS-A93
MXQ8-40AS-A93L
MXQ8-40AT-F9BL
MXQ8-40B
