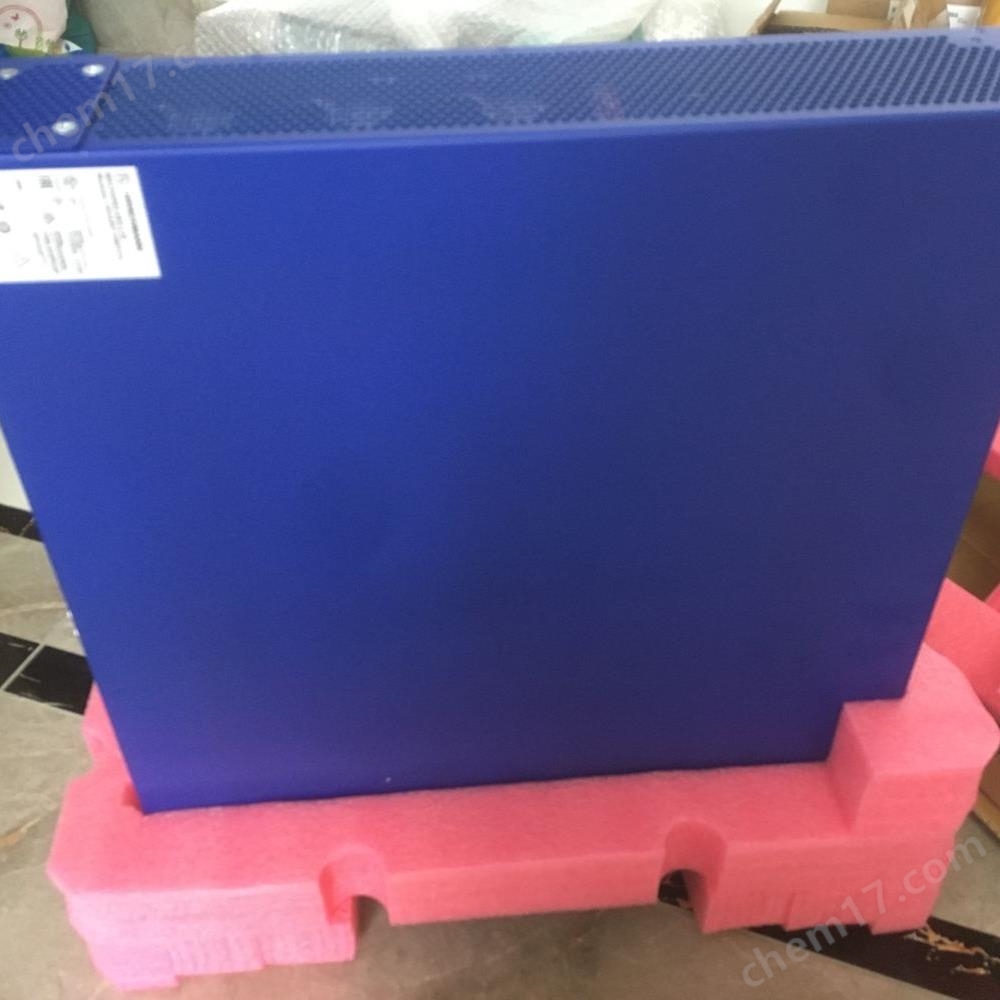

德國赫斯曼交換機 MACH4002-48G-L3E 德國赫斯曼交換機 MACH4002-48G-L3E

1. 端口配置1

• 豐富端口類型：支持多達 48 個千兆以太網端口，其中 32 個千兆以太網端口可通過介質模塊實現，16 個為固定端口，包括 8 個 10/100/1000Mbit TP 端口和 8 個 Combo 端口，Combo 端口可實現 100/1000Mbit SFP 光纖與 10/100/1000Mbit TP 互換。

• 靈活擴展：還有 4 個介質插槽，每個模塊最多支持 8 個端口，可根據實際需求靈活配置不同類型的端口，如通過增加模塊可擴展出更多的 RJ45 端口或 SFP 光纖端口等。

2. 網絡功能

• 路由功能強大：作為三層增強版交換機，具備豐富的路由功能，支持靜態路由、組播路由及動態路由協議如 RIP V1/V2 等，能夠?qū)崿F(xiàn)不同網段之間的高效數據轉發和通信1。

• 冗余機制完善：支持多種冗余機制，如 HIPER - Ring（超級冗余環）技術、冗余耦合技術、鏈路聚合（LACP）等。這些冗余技術能確保網絡的高可靠性和穩定性，在網絡出現故障時實現快速恢復，例如 HIPER - Ring 技術可在 50ms 內實現網絡故障恢復1。

• 網絡隔離與分段：支持 VLAN（802.1Q）、GVRP、QinQ 等功能，可根據不同的業務需求和用戶權限靈活進行網絡分段和業務隔離，提高網絡的安全性和管理效率1。

• QoS 保障：支持 QoS（Quality of Service）功能，包括端口級（802.1d/p）、ToS/DSCP 級、COS 隊列管理等，能夠?qū)Σ煌愋偷臉I(yè)務數據進行差異化的服務質量保障，例如可以為視頻監控數據、工業控制數據等分配不同的帶寬和優先級，確保關鍵業務數據的傳輸質量1。

3. 管理與維護1

• 多種管理方式：支持 CLI（命令行界面）、Web-based management（基于網頁的管理）、SNMP V1/V2/V3 等多種管理方式，方便網絡管理員根據自身需求選擇合適的方式進行交換機的配置和監控。

• 故障診斷功能豐富：具備豐富的診斷功能，如地址沖突檢測、MAC 通知、信號觸點、設備狀態指示、TCPdump、端口監控等，有助于快速定位和解決網絡故障，減少網絡停機時間。

• 軟件映像冗余：支持雙軟件映像，可在一個軟件映像出現問題時無縫切換到另一個，保障設備的正常運行，提高系統的可靠性和穩定性。

• 自動配置功能：支持自動配置功能，如通過 DHCP 客戶端進行自動配置，以及使用自動配置適配器（ACA）等，簡化了交換機的部署和配置過程，降低了管理成本。

4. 工業適用性1

• 寬溫工作范圍：工作溫度范圍為 0℃-60℃，能適應惡劣的工業環境，無論是高溫的鋼廠、電廠，還是低溫的戶外交通監控等場景都能穩定工作。

• 高濕度環境適應：相對濕度為 10%-95%（非冷凝），可在潮濕的工業環境中正常運行，如煤礦井下、沿海工廠等環境。

• 工業認證齊全：通過了多種工業認證，如 CUL 508（工業控制設備安全認證）、CUL 60950-1（信息技術設備安全認證）、DNV（船級認證）、EN 50121-4（鐵路軌道認證）等，適用于電廠、鋼廠、高速公路、地鐵輕軌、橋梁隧道等工業場景以及視頻監控系統。

5. 電源供應1

• 多種電源輸入：支持 100V AC-240V AC、120VDC-350VDC、24VDC 和 48VDC 等多種電源輸入，可適應不同的供電環境，提高了設備的通用性和靈活性。

• 電源冗余：可通過外接電源 M4-POWER 實現電源冗余，確保在電源故障時交換機仍能正常工作，提高了系統的可靠性。

6. 物理特性1

• 安裝方式：采用 19 英寸機架式安裝，方便集成到標準的工業機柜中，節省空間且便于統一管理。

• 尺寸重量：尺寸為 480mm×88mm×435mm，重量約 7.5kg，整體設計緊湊，便于安裝和搬運。

• 防護等級：防護等級為 IP20，可防止大于 12.5mm 之物體侵入，如手指、工具等，保護內部電路免受外界物體的干擾和損壞
