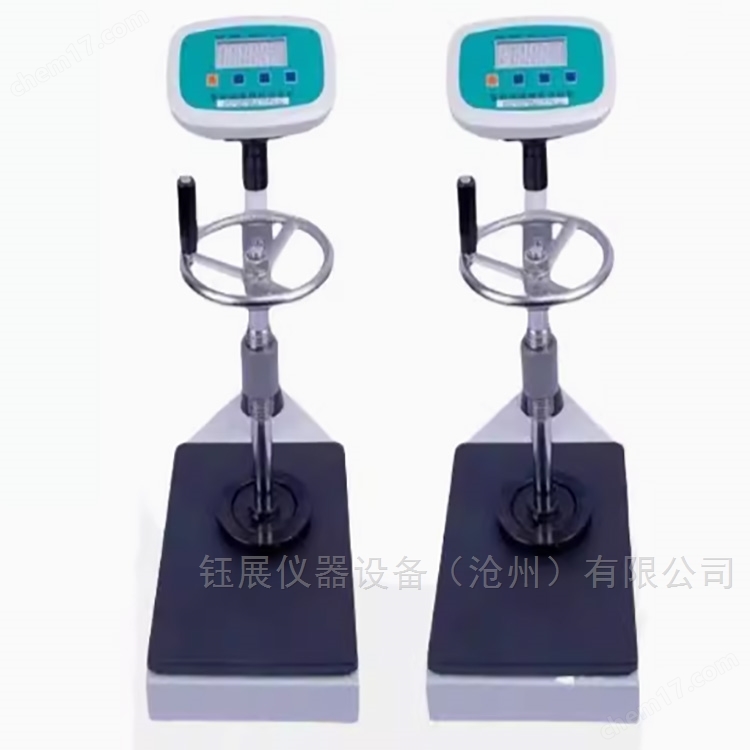

集料軟弱顆粒測定儀說明書目的與適用范圍:

T0320-2000集料軟弱顆粒試驗測定碎石、礫石及破碎礫石中的軟弱顆粒含量。符合JTG E42-2005中T0320-2000及JTG3432-2024要求。

二. 技術參數

大載荷：2000N

分度值：1N

電源電壓：220V

試驗力值詳解：

0.15kn轉化為N:15N,轉化為kg：1.15kg

0.25kn轉化為N:25N,轉化為kg：2.25kg

0.34kn轉化為N:34N,轉化為kg：3.34kg

三.集料軟弱顆粒測定儀說明書儀具與材料

  1.1天平或臺秤：稱量5kg，感量不大于5g。

  1.2標準篩：孔徑為5mm、10mm、20mm圓孔篩或4.75mm、9.5mm16mm方孔篩。

四.實驗步驟

   稱風干試樣2kg（m1)，如果顆粒粒徑大于40mm，則稱4kg，過篩分成5mm~10mm、10mm~20mm、20mm以上或方孔篩4.75mm~9.5mm、9.5mm~16mm、16mm以上。各一份；將每份中每一個顆粒放在壓力機平臺中心，按顆粒大小分別加以0.15kn、0.25kn、0.34kn之荷載。破裂之顆粒即屬于軟弱顆粒，將其丟去。稱出未破裂顆粒的質量（m2）。

五.計算

  按式（1）計算軟弱顆粒含量，準確到0.1%。

               P=（m1-m2)/m1x100

  式中：p-粗集料的軟弱顆粒含量，%；

  M1-各粒級顆?？傎|量，g；

  M2-試驗后各粒級完好顆粒質量，g。

六.儀表使用方法

 （1）電源安裝：把電源適配器輸入端插在AC220v（或AC110v）插座上，輸出端插頭插在儀表盒右側插座上，并打開電源開關。查看是否通電。

 （2）開機:打開電源開關、開機時出現開機畫面，并隨即轉為“0.0”，此時可進行稱重，如開機不為（0.0）可按“置零”鍵進行清零，待顯示"0.0"和右下角“”不閃動時進行稱重。

 （3）單位：為千克與牛頓轉換鍵。

 （4）試驗；液晶屏顯示“0.0”時可進行試驗。

 （5）鎖定：按下“鎖定”鍵可將重量鎖定，此時重量不變化、以便記錄，反復按“鎖定”鍵將在鎖定和釋放間轉換。

 （6）超重：稱重超過最大稱重量時，將顯示“OF”并發出連續警報聲、出現超重請移去承重面板上的重物，以保護傳感器不致損壞。

 （7）置零：實驗前將裝置集料的圓盤放上后，可按“置零”鍵清零后進行壓力試驗。移去試桶后，將顯示負的皮重，可按"置零"鍵恢復零位。
