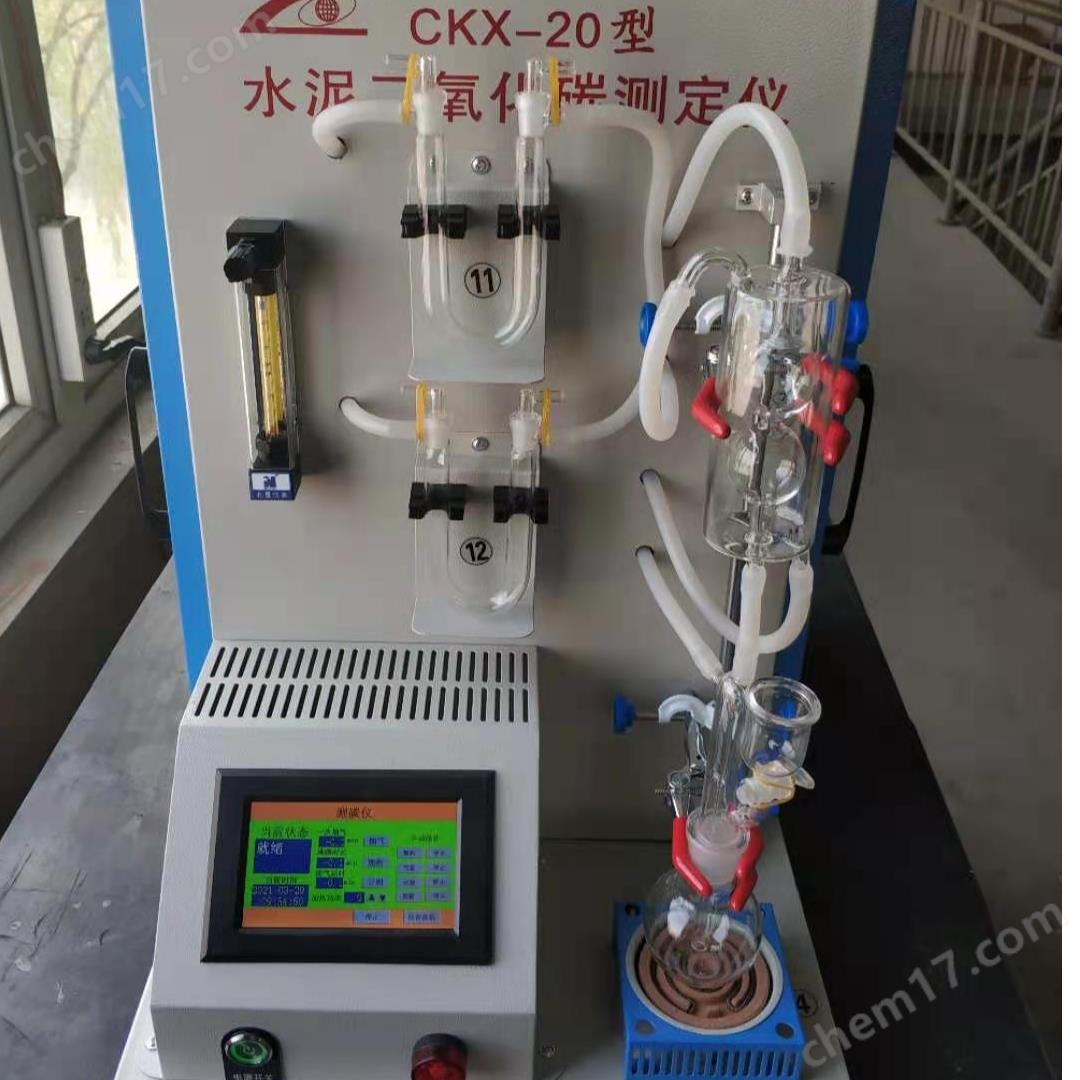

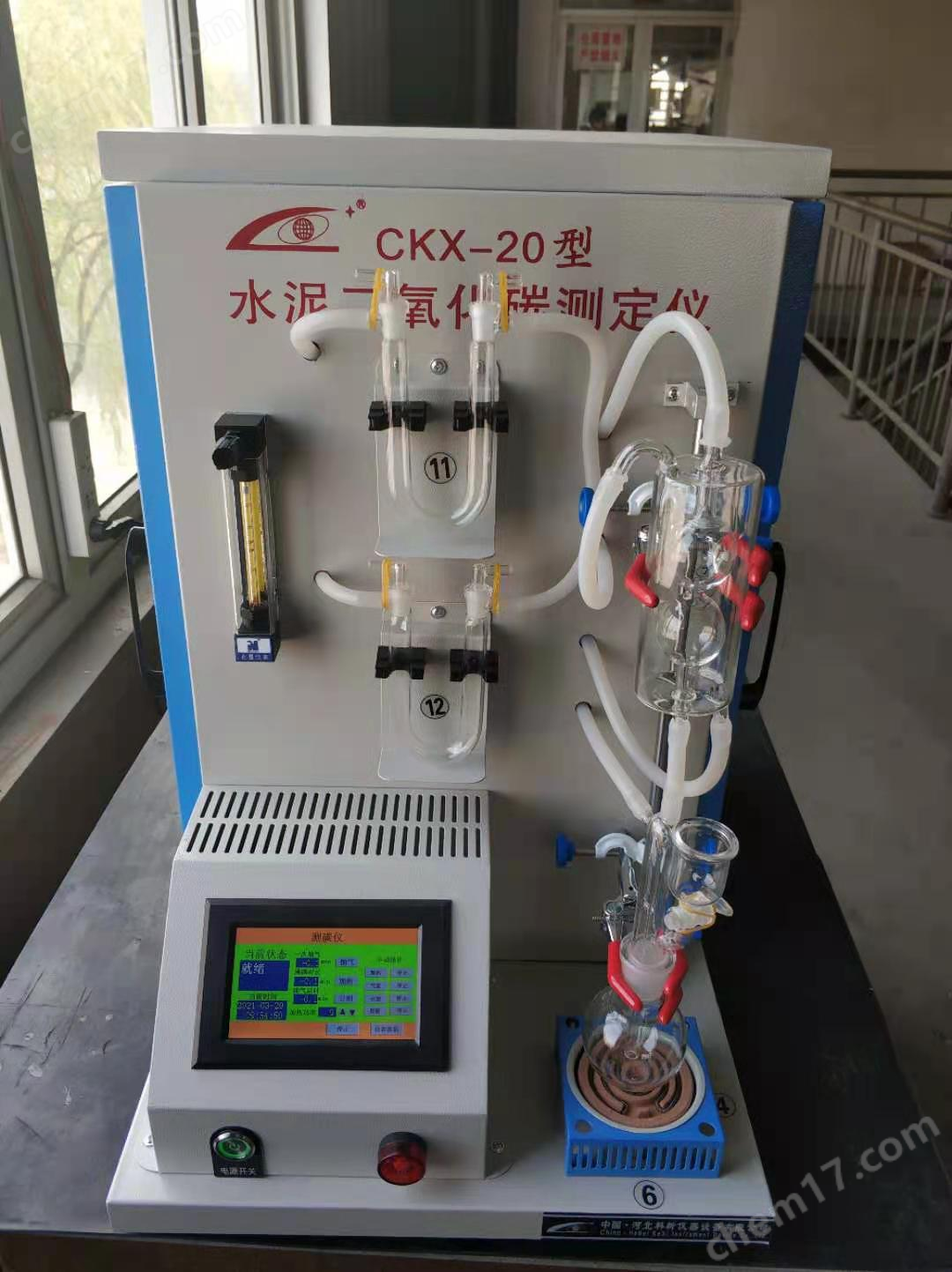

CKX-20型 水泥二氧化碳測定儀
一．水泥中二氧化碳分析測定儀 產品概述

CKX-20型水泥中二氧化碳測定儀是根據國家標準GB/T12960-2019《水泥組分的定量測定》研制的一款產品，是測定水泥中石灰石組分含量的裝置。本方法參考了EN196-2：2005《水泥試驗方法—水泥化學分析》歐洲標準中二氧化碳的測定方法（英文版），采用重量法進行二氧化碳含量的測定。
CKX-20型水泥中二氧化碳測定儀采用彩色觸摸屏，人機交互友好，操作簡便，測定結果的精密度和準確度較高。
二、 工作原理

CKX-20型水泥中二氧化碳測定儀采用堿石棉吸收重量法。水泥試樣經過加熱、磷酸分解，磷酸鹽分解釋放出的二氧化碳氣體被不含二氧化碳的氣流帶入到一系列的吸收管中。首先進入系統的氣流先通過吸收塔和U形管2，去除氣流中二氧化碳。用濃硫酸去除氣流中的水分，再用硫化氫吸附劑去除氣流中的硫化氫，凈化后的氣流再通過兩個可以稱量的U形管11和12號，內各裝3/4堿石棉和1/4無水高氯酸鎂。對氣體流向而言，堿石棉應裝在無水高氯酸鎂之前。氣流中的二氧化碳用堿石棉吸收后恒溫、稱量。


三、 水泥中二氧化碳分析測定儀主要技術參數
1、 二氧化碳測量范圍：≤44%；
2、 氣體流量：0～250mL/min，可調；

3、 加熱功率：500W，可調；

4、 計時范圍：0~100分鐘，可調；

5、 環境溫度：10~40℃；

6、 輸入電源：AC/220V；
7、顯示方式：彩色觸摸屏；



四、 試劑準備

1、硫酸（H?SO? ），密度1.84g/ cm3，質量分數95%~98%.

2、磷酸（H?PO?），密度1.68g/ cm3，質量分數≥85%.

3、硫酸銅 （CuSO4·5H2O） 飽和溶液 。
4、硫化氫吸收劑 ： 將稱量過的 、 粒度在 1mm~2.5mm 的干燥浮石放在一個平盤內 ，然后用一定體積的硫酸銅飽和溶液浸泡 ，硫酸銅溶液的質量約為浮石質量的一半 。把混合物放在 150℃±5℃ 的干燥箱內 ，在玻璃棒經常攪拌下 ，蒸發混合物至干 ，烘干 5h 以上 ，將固體混合物冷卻后 ，貯存于密封瓶內 。
5、石灰，粒度 2mm~5mm ， 醫藥用或化學純 ，密封保存 。
6、堿石棉，粒度 1mm~2mm（ 10目~20目）， 化學純 ， 密封保存 。
7、無水高氯酸鎂［ Mg(ClO4)2］，制成粒度 0.6mm~2mm，貯存于密封瓶內 。
