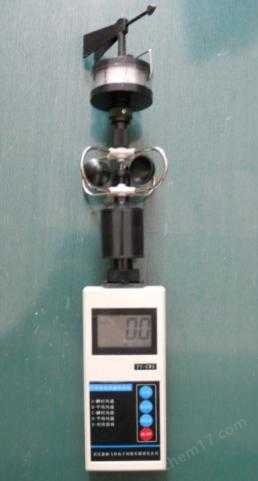

便攜式  XY-CW3手持式風向風速儀

便攜式  XY-CW3手持式風向風速儀

• 主要技術指標：

• 風速指標：測量范圍為 0-45 米 / 秒，傳感器啟運風速不大于 0.8 米 / 秒，測量精度不大于 ±（0.3±0.03V）米 / 秒（V 為實際風速），顯示分辨率為 0.1 米 / 秒。可顯示瞬時風速、平均風速、瞬時風級、平均風級、對應浪高。

• 風向指標：測量范圍是 0-360°，共 16 個方位，傳感器啟動風速不大于 1.0 米 / 秒，測量精度不大于 ±1/2 方位，具備自動定北功能。

• 環境要求：工作環境溫度為 0-45℃，濕度≤90% RH（無凝結）。

• 供電電源：采用 3 節 5 號干電池供電，電源電壓 4.5V，平均耗電流量≤5mA（電源為 4.5V 時）。

• 尺寸及重量：外形尺寸為 400mm×100mm×100mm，重量 0.5kg。

• 功能特點：

• 測量參數豐富：可同時測量瞬時風速、平均風速、瞬時風級、平均風級和對應浪高等 5 個參數。

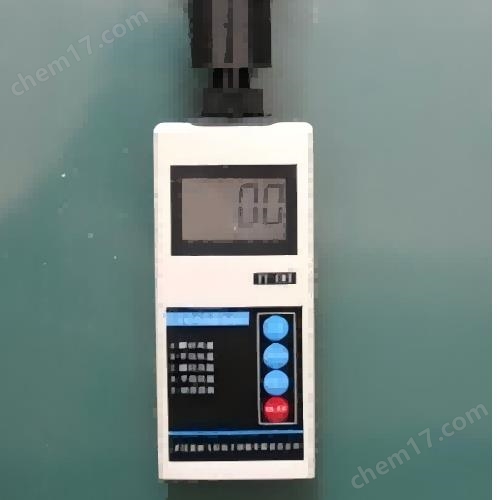

• 顯示直觀：采用定制液晶顯示屏，測量參數和測量單位直接用漢字顯示，測量數據顯示數字高度達 18mm，便于遠距離觀察。

• 低功耗設計：采用液晶（LCD）顯示，傳感器和單片機采取降低功耗措施，延長電池使用時間。

• 數據鎖存：帶有數據鎖存功能，方便讀數。

• 操作簡便：風向部分有自動定北裝置，測量時無需人工對北。通過按鍵可輕松切換顯示參數，操作便捷。

• 工作原理：

• 風向部分：由風向標、風向軸及風向度盤等組成，磁棒與風向度盤組成磁羅盤確定風向方位。下拉鎖定旋鈕可使風向度盤自動定北，根據風向指針在度盤上的位置確定風向示值。

• 風速部分：風速傳感器采用二杯旋轉架結構，將風速變換成旋轉架轉速，經傳感器檢測后將信號傳送到主機內，由單片機進行采樣、校正、計算，得出風速相關參數并顯示。
