r 直流電阻速測儀報價采購措施1，使用本儀器前一定要認真閱讀本手冊。2，儀器的操作者應具備一般電氣設備或儀器的使用常識。3，本儀器戶內外均可使用，但應避開雨淋，腐蝕氣體等場所使用。4，儀表應避免振動。5，對儀器的，護理和應由人員進行。
r6，完畢后一定要等放電聲停止后再關閉電源，拆除線。7，測量無載調壓變壓器，一定要等放電指示音停止后，切換檔位。8，中，禁止夾和供電線路二，功能特點1，整機由高速單片機控制，自動化程度高，操作簡便。r

r
r

r √1份合格證及出廠報告
r2，儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。3，護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。4，具有聲響放電，放電指示清晰，誤操作。
r5，響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。6，智能化功率技術，儀器總是工作在小功率狀態，有效減輕儀器內部，節約能源。7，320X240點陣的超小像素點的65K彩色液晶。
r8，儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組數據，可隨時查閱9，儀器配備RS232和U接口，可和計算機通訊以及U盤存儲10，鋰電池供電。直流電阻速測儀報價采購，技術指標1，輸出電流 lt;5mA，40mA，200mA，1A，5A，10A。
r2，分辨率：0.1μΩ3，量程： 100Ω-20KΩ lt;5mA檔）1Ω-250Ω （40mA檔）100mΩ-50Ω (200mA檔)5mΩ-10Ω (1A檔)1mΩ-2Ω (5A檔)。

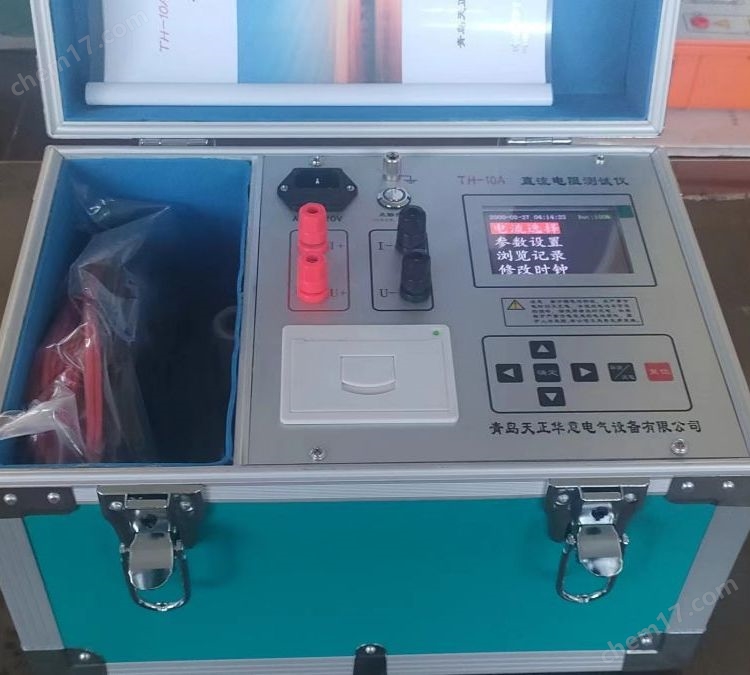

r0.5mΩ-0.8Ω (10A檔)4，準確度：±(0.2%+2字)5，工作溫度：0～40℃6，工作濕度 lt;90%RH，不結露7，外形尺寸：400*200*2808，重量：10KG（含線）四，介紹 儀器的面板見下圖。
rAC220 開關 儀器工作電源，交流220V。接 地 柱 儀器整機接，保護復 位 鍵 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。循 環 鍵 按此鍵光標在主菜單循環。
r選 擇 鍵 本機復位后，按此鍵進行電流預置。啟 動 鍵 輸出電流選擇完畢后按下此鍵，微機控制實現全部。I+， I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。r

r
r

r 2、兩繞組變壓器時依次將高壓線（較長的）的四個鉗（黃綠紅黑）分別接到高壓側的A、B、C、O套管上，如果只有A、B、C三個套管，可以將黑色鉗懸空；線另一端與儀器的接線端子對應連接。將低壓線（較短的）的三個鉗（黃綠紅）分別接到低壓側的a、b、c、套管上，線另一端與儀器的接線端子對應連接。
rV+，V- 電壓采樣端，V+為電壓線正端，V-為電壓線負端。RS232 通用串行接口，可通過計算機控制儀器。U 可向U盤輸出結果。交直流轉換開關： 交直流兩用儀器的才具有的開關，否則無此開關。交直流切換開關，I表示開機，O表示關機。
r充 電 指 示： 交直流兩用儀器的才具有的開關，否則無此開關。二極管綠色顯示時表示充電完畢，紅色顯示時表示充電中。五，與操作A： 單相測量法，見下圖：B，助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。
r對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻儀的大電流比較小，或者為了加快測量速度，可選擇助磁法測量。下圖中，圖三，直流電阻速測儀報價采購圖四，圖五分別為測量低壓Rac，Rba，Rbc的接線圖三，四，五分別為測量低壓Rac，Rba，Rbc的接線。
r1，開機頁面顯示如下圖：按循環鍵光標可在選擇電流，繞組溫度，換算溫度，數據查詢，參數設置，時間等包含的選項之間，按選擇鍵可對上述六項主菜單包含的選項循環選擇，當光標在繞組溫度時，按啟動鍵可使光標在三個數據位之間顯示，選擇鍵可使每個數據位的數據在0-9之間循環顯示，選定電流后，當前選項為除繞組溫度之外的任何選項時按啟動鍵可啟動測量。
r2，在開機狀態下將光標到查詢數據菜單，然后按選擇鍵進入數據查詢3，當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在”這時說明充電完畢，進入狀態，幾秒后 會顯示所測阻值，如下圖。當選擇自動時，儀器會根據試品情況自動選擇的電流進行。
r4，完畢后，按“復位”鍵，儀器電源斷開，同時放電，音響，液晶恢復初始狀態，放電音響結束后，請一定稍等10秒鐘左右，重新接線進行下次測量，或拆下線與電源線結束測量。六，注意事項1，必須要等放電結束，聲停止后，再進行拆線，否則危險。
r2，在測量無載調壓變壓器時，倒分接前一定要復位放電，聲停止后，方可切換分接點。3，選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較小的電流檔位。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇更大的電流進行。r

r
r

r 打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。
r4，完畢后，按“復位”鍵，儀器電源將與繞組斷開，同時放電，音響，電流表回到零位，這時顯示屏回到初始狀態，放電音響結束后，可重新接線，進行下次測量或拆下線與電源線結束測量。七，儀器成套性直阻儀主機 一臺。
r線 一套三芯電源線 一條保 險 管 兩支操作 手冊裝箱單合格證打印紙地線數據線 一本一個一個一卷一條一條八，售后服務儀器自購買之日起一年內，屬于公司的產品問題免費，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為處理方案，并為您提供快的現場服務。r

r
r

r √1臺儀r
