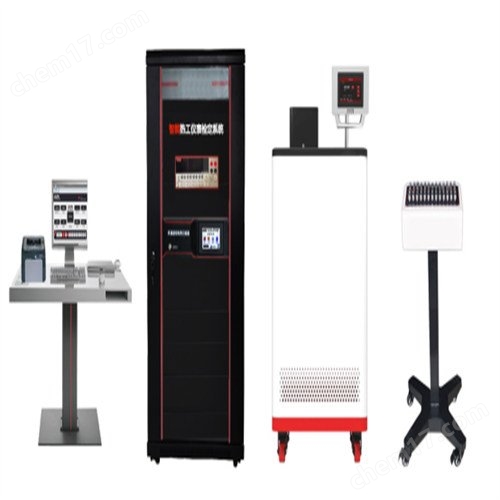

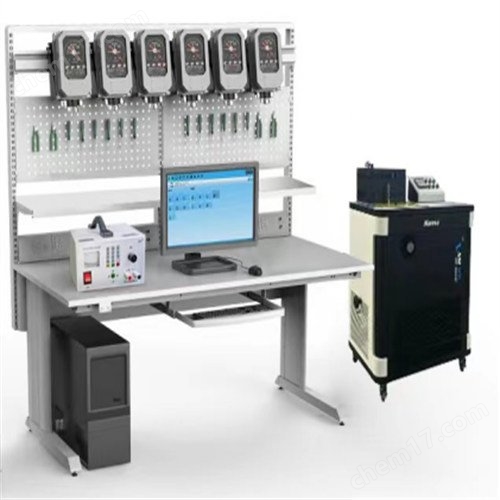

變壓器溫控器校驗裝置在設計上富有科學性和普適性，其恒溫油槽和恒流源設置在試驗臺的水平面，當需要進行試驗操作的時候，試驗臺的垂直面上安裝了可調式溫控器指針溫度表固定裝置，該裝置能夠實現各個型號的油面溫控器和繞組溫控器的校驗工作，能夠科學準確直觀的顯示試驗結果。溫控器是由彈性元件、毛細管、感溫包組成，這三部分構成的密封系統內充滿感溫介質。當溫度發生變化時，感溫部件內感溫介質的體積隨之變化。這個體積增量通過毛細管傳遞到指針溫度表的彈性元件，使之產生一個相對應的位移。這個位移經過機構放大后，帶動指針指示溫度變化，并驅動微動溫度開關，控制相應的冷卻系統，達到控制變壓器溫升的目的。當油槽溫度升高時，溫控器感溫部件內感溫介質的體積隨之變化。?

測量范圍：100測量精度：0.05尺寸：158電源：220V功率：10W類型：便攜式參數測量儀頻率：50-60Hz重量：18操作方式：自動品牌：天正型號：TH-0301加工定制：是

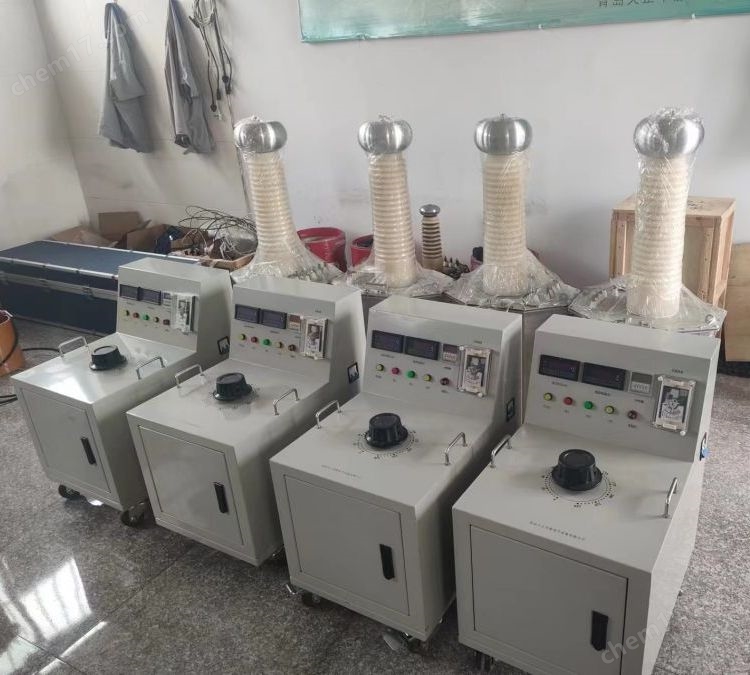

系列輕型交流高壓試驗變壓器是根據機電部《試驗變壓器》在原同類產品基礎上經過大量改進后而生產的。TH系列輕型交流高壓試驗變壓器是在TD(G)系列試驗變壓器的基礎上按照《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中的重要設備。

一、產品結構

TH系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方

一、工作原理

TH系列輕型高壓試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ.用工頻220V(10kVA以上為380V)電源接入TH(為本公司生產的試驗變壓器配套專用設備，詳細資料請見附件)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH、TD(G)試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可試驗所需的高電壓。

工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。

淄博串級式高壓試驗變壓器操作簡單

球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是

由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電

壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的

電壓高于試驗變壓器的輸出電壓，也 是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓

工頻耐壓試驗操作注意事項

(1)試驗人員應做好分工，明確相互間聯系。并有專門人監護現場及觀察試品狀態。

(2)被試品應先清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。

(3)
