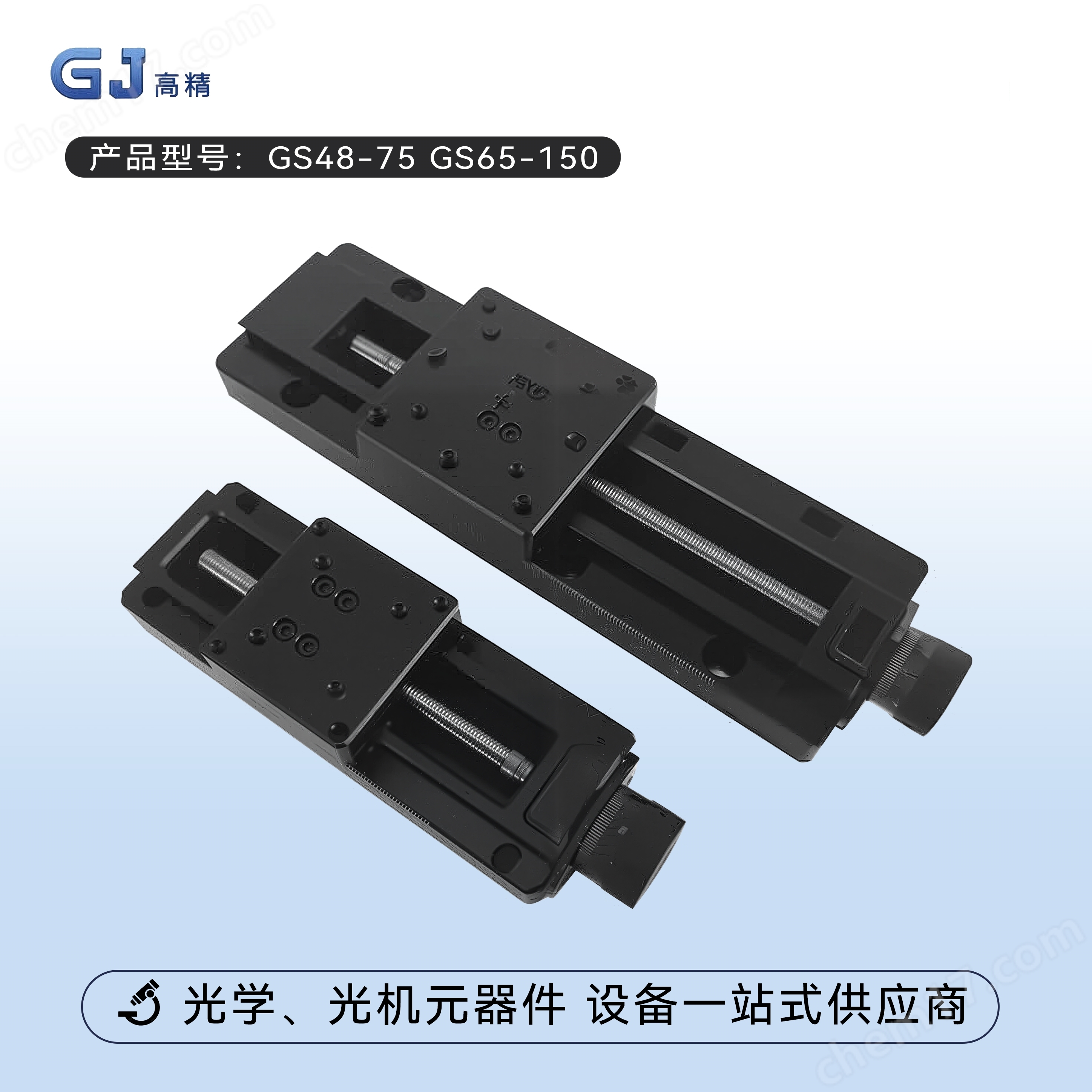

絲桿調節平移臺

     常規的絲桿調節平移臺，采用精密螺紋絲桿驅動，手輪旋轉操作。平移臺本身有自鎖性能，調節到位以后，用戶不操作手輪，臺面位置不會變動。平移臺側邊有刻度，客戶可以讀出大致的位置，也有采用測微鼓讀數的手輪，z小讀數可達0.01mm。

     平移臺分為輕載和重載兩種形式，其中，輕載平移臺采用燕尾導軌結構，適合負載輕、移動平行度要求不高的場合使用；重載平移臺采用交叉滾柱導軌結構，承載能力更大，移動的穩定性和平穩性更好。平移臺底面有安裝孔，可以直接用螺絲固定在各種光學平板、光學平臺上面進行操作。
     平移臺采用精密螺紋絲桿驅動，絲桿有0.5、1、2三種螺距規格，螺距越小、分辨率越高、調節速度越慢。客戶根據需要，選擇合適的平移臺配備適當的螺距，只要在型號中標示區分即可。

下表為測微鼓操作的平移臺，采用大的測微鼓實現精細讀數，z小讀數可達0.01mm。

產品參數：

型號 (方向：X)	GS48-75	GS65-150
臺面尺寸(mm)	48×48	65×65
行程(mm)	75	150
絲桿螺距(mm)	1	1
分辨率(mm)	0.002
讀數(mm)	0.01	0.01
運動直線度(um) (運動時左右擺動)	±8	±10
運動平行度(um) (運動時上下起伏)	±15	±20
臺面平整度(um)	±8	±15
承載(kg)	4	5
滑動導軌	燕尾式導軌
自重(kg)	0.5	1.1

產品尺寸：
