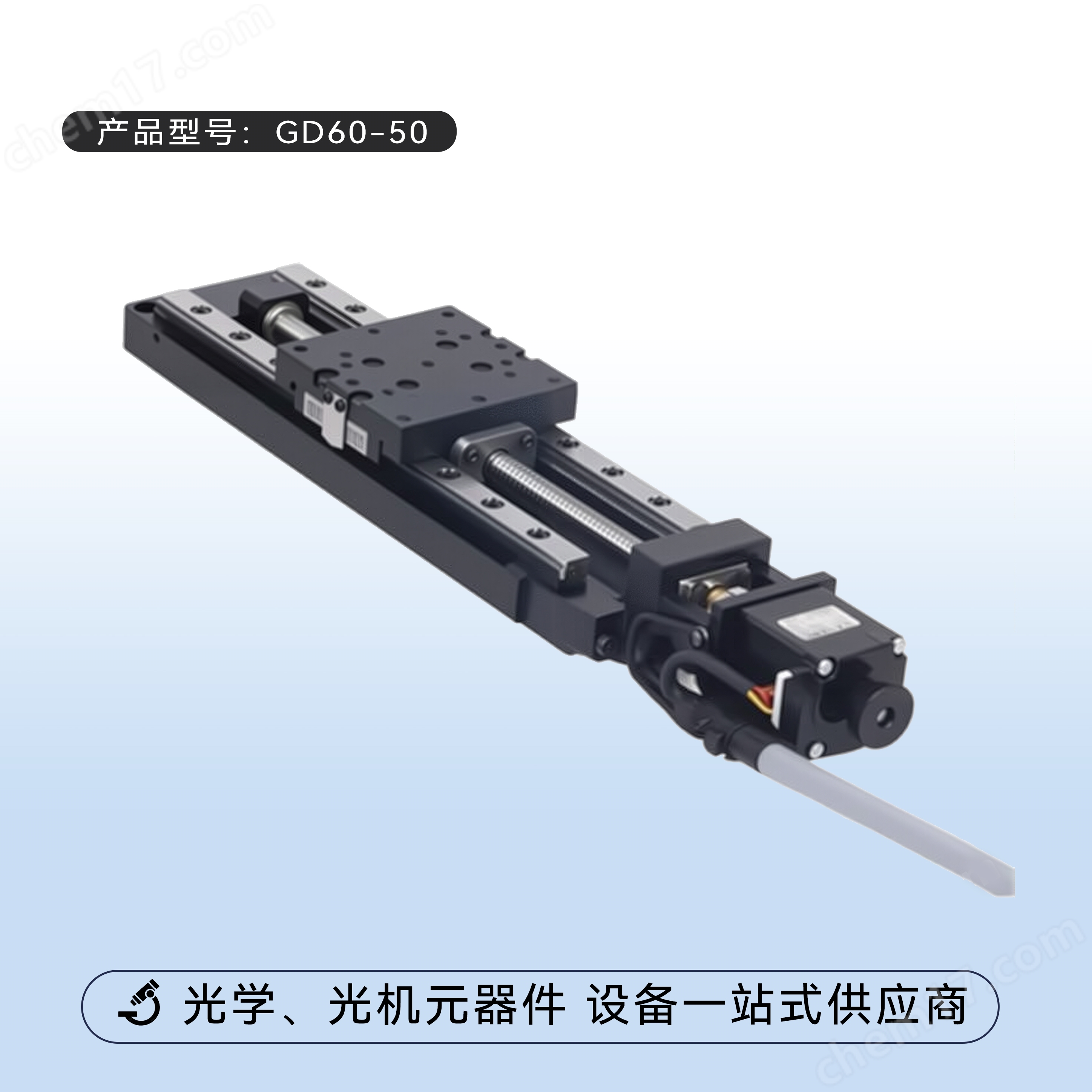

產品特點：

采用滾珠絲杠傳動，標配二相步進電機，可提供較高的分辨率和定位精度

·采用線性滑塊導軌，強度高、負載能力較強、耐用性好

·導軌安裝面采用精密加工工藝，使得產品具有較高的運動精度

·內置三個傳感器（正負限位及零位），采用高柔線纜并實現線纜模組化，維護更方便

產品參數：

型號		GD60-50	GD60-100	GD60-150
機械規格	行程	50	100	150
	臺面尺寸	60×60
	傳動機構	滾珠絲杠，φ8×2
	導軌（導向機構）	線性滑塊導軌
	主體材料及表面處理	鋁合金，黑色陽極氧化
	自重（Kg）	0.73	0.85	1
精度規格	分辨率（整步/半步，μm）	10/5
	20細分下的分辨率（μm）	0.5
	最大速度（mm/s)*	20
	重復定位精度（μm）	≤±2
	背隙(μm)	≤1
	回程間隙（μm）	≤3
	靜態平行度	≤0.08
	運動直線度（μm）	≤20
	運動平行度（μm)	≤30
專用規格	微步能力(μm） **	≤2
	微步運動時重復定位精度（μm）	≤±1
	微步運動時回程間隙（μm）	≤0.5
電氣規格	電機及步距角（°）	二相28步進電機，步距角1.8
	電機品牌及型號	信濃，STP-28D1003-08
	工作電流（A）	1.3
	電機扭矩（N·m）	0.0785
	驅動器品牌及型號（另配）	鳴志，SR2
	滑臺接頭	DB9(針)
	滑臺接頭線纜類型	高柔性線纜（德國和柔）
	滑臺接頭線纜長度	0.2
	限位傳感器（內置）	2個GP1S09xHCPI(日本SHAPP)
	原點傳感器（內置）	1個GP1S10xHCPI(日本SHAPP)
	傳感器電源電壓（V）	DC5-24V±10%
	控制輸出	NPN開路集電極輸出；DC5-24V8mA以下 殘留電壓0.3V以下（負載電流2mA時）
	輸出邏輯	檢測（遮光）時；輸出晶體管ON（導通）
負載	水平負載（Kg）	4
	垂直負載（Kg）	2
	倒置負載（Kg)	2
*注：最大速度是在空載情況下，按照步進電機600轉/分鐘的理論計算速度和實際測試值；
