背景

正極/隔膜/負極的孔隙結構和吸液能力與電芯的電化學性能、動力學特性、循環壽命乃至安全和可靠性等各方面性能都密切相關；同時電芯的吸液能力的理解對合理解決漲液問題和控制電解液消耗等問題也至關重要；

當前，業界對于多孔電極/隔離膜及電芯的吸液能力的表征手段主要集中在定性表征方面，但是定量表征方法的開發和經驗相當匱乏；所以，對于多孔電極/隔離膜吸液能力、電芯原位無損浸潤性測試的方法開發迫在眉睫。

解決方1：極片吸液速率測量

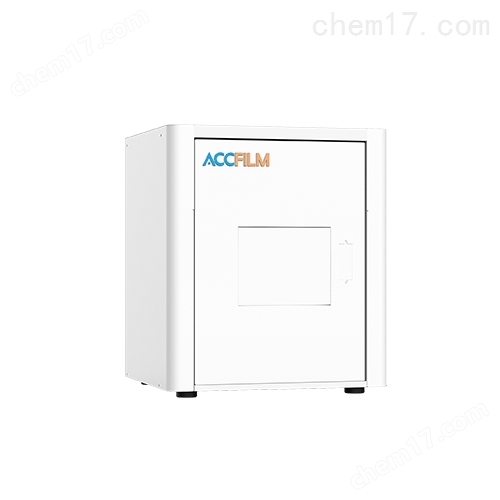

ACCFILM極片吸液速率測試系統集成輸液、計量、視覺監控系統以及多功能軟硬件控制系統，用于精密評價測量是極片、隔膜等樣品的吸液速率的新型測試。

解決方案2：超聲傳播原理及其特點

解決方案2：超聲無損析鋰&浸潤性測試原理

系統參數

應用領域與方向

鋰電池、超級電容器等二次電池相關領域的生產制造企業、大學及科研院所科研過程；

Manufacturing enterprises, universities and scientific research institutes of lithium battery, supercapacitor and other secondary battery related fields;

不同涂覆隔離膜吸液速率分析

將隔離膜的吸液性能與電芯吸液速率直接相關，并且其實影響電芯電性能的關鍵環節，電解液吸液保液能力直接決定電芯的電性能表現； Al2O3涂覆隔膜對電解液吸收能力更強。

By dropping the electrolyte directly on the surface of the separator, the Al2O3 coated separator has a stronger absorption capacity for the electrolyte.

不同SOC極片吸液速率分析

極片在輥壓后的吸液速率都是低的，負極極片隨著SOC的增加吸液速率增加，可能與嵌鋰后厚度增加有關；正極極片吸液速率與SOC相關性較弱；

The soaking rate after rolling is the lowest, and the soaking rate of the negative electrode increases with the increase of SOC, which may be related to the increase of thickness after lithium. The correlation between the soaking rate of the positive electrode piece and SOC was weak.

應用1：電芯注液工藝優化：浸潤時間評估

超聲無損檢測系統用于評價電芯注液浸潤工藝開發，特別是隨著儲能電芯對于大容量單體的設計，對于浸潤性的評價與檢測十分必要；通過檢測可以看出，規格（207*174*72，280Ah）的電芯，其注液工藝需要的浸潤擱置時間為15小時，其浸潤效率有待提高優化。

The ultrasonic nondestructive testing system is used to evaluate the process of cell injection, and it can be seen that the complete time of the injection of this cell is about 15h;

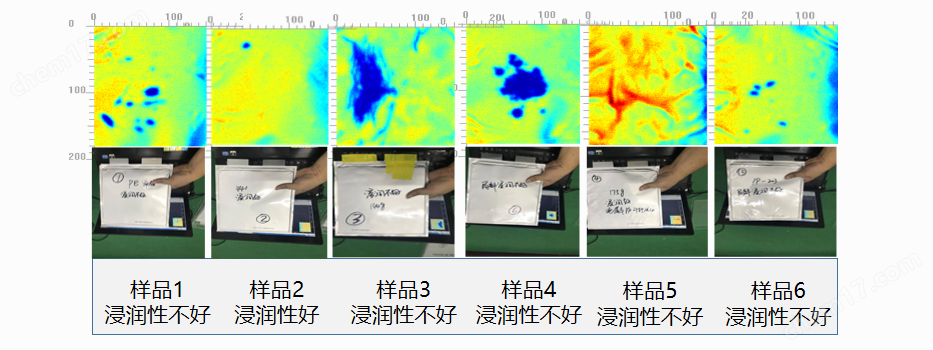

應用2：不同軟包電芯浸潤效果原位檢測

超聲無損檢測系統用于評價電芯浸潤性情況，可以非常清晰地通過模擬色階圖(熱力分布概念圖)快速展示出來，對于電芯浸潤性不佳的位置其顏色更深，具體來看：

樣品1/3/4/5/6都為浸潤性更差的設計樣品，結果匹配；

樣品2為浸潤性較好的設計樣品，與結果匹配。

The ultrasonic nondestructive testing system is used to evaluate the wettability of the cell, which can clearly detect the location of the cell with poor wettability;
