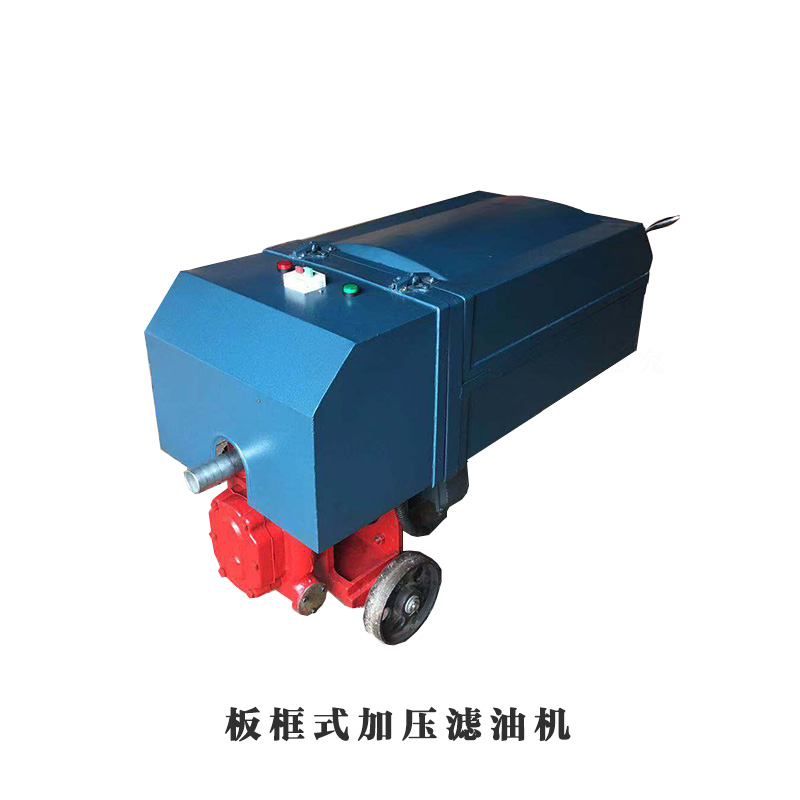

板框式加壓濾油機使用說明

一、簡介：

    板框式加壓濾油機，又稱板框濾油機、板框過濾機、壓力式過濾機。 適用于發電廠，供變電站，油庫及工礦企業過濾絕緣油、液壓油、潤滑油，清除油中水分和雜質，過濾介質采用工業濾紙，本機移動方便，操作簡單。

二、技術規格

三、 產品結構、工作原理及工藝流程

1、產品結構

（1）、油泵總成；（2）初濾器；（3）過濾床、（4）、油箱；；（5）壓緊絲杠；（6）、前支架；（7）、回油管總成。

2. 工作原理

油泵排出的壓力油進入慮框空腔后透過濾液濾紙（這個過程中將贓油中雜質阻擋在濾紙的慮框側油中的水份被濾紙吸收）到濾板一側，終匯集潔凈從濾油機油管中排出機外。

3、工藝流程

　　 進油口 --->初濾器 ---> 油 泵--->排送管 ----> 濾 框 ----> 濾 紙 --->濾 板----> 出油口----> 機外機構

四、 操作注意事項：

　　 1、 采用產品佩帶的輸油管（或用自備輸油管）將濾油機進油管和出油管與機外待處理機構相應油管連接好輸油管路中要配置相應閥門，并且要夾固好油管頭與輸油管相連處，以防油泵吸入空氣造成流量不足。
　　 2、 根據選購機型功率配置工作場地電源至濾油機接線端子地輸電線和地線。要注意防止電器世故的發生。

　　 3、 濾油機過濾床部分的排列按下圖執行

注：濾板、濾框的安放方向要注意將帶有三角形面的耳子全放在裝有排放定一側

　　 4、 過濾床內部所有零件的安放完成后，旋緊壓緊絲杠使其形成密閉濾室，旋壓時壓緊手柄不許任意加長。

　　 5、 開車前從新檢查電路和油路的接法是否正確，否則不許開車運行。

　　 6、 開車初要采用點動方式，判斷油泵的旋轉方向是否正確，確認選項后，不間斷送電運行。

　　 7、 濾油機開車運行后要注意觀察，壓力表顯示數據是否屬于正常。正常工作壓力是0.05－0.3Mpa,此時的流量可能是不足額定流量

　　 8、 每次的過濾任務完成后，將過濾床中的濾紙全部取出，放入烘干箱中烘干1小時使其充分干燥，以便下次再用

五、 維修保養

　　 1、 整個要保持清潔，壓緊絲杠要涂潤滑油防銹蝕。

　　 2、 濾板、慮框要輕拿輕放，移動整機有保護措施。

　　 3、 初慮器濾網要經常拆洗。

常見故障：

六、 隨機附件、備件

濾紙配額

說明：濾紙配額是指板框式加圧濾油機工作夾緊1次時的濾紙張數，濾紙是耗材需要另行定貨。

七、 需另購附件

 2.       295x295，270克工業濾紙根據客戶需要定貨。

八、隨機文件

九、濾油機濾紙工作圖
