35千伏架空絕緣線-高標準35千伏架空絕緣線規定 天津市電纜總廠橡塑電纜廠：架空電纜的專業性生產廠家。我廠有三十多年的生產歷史和豐富的生產經驗，產品銷售遍及全國二十多個省、市，獲得了用戶的*好評。我廠主要生產：架空電纜，電力電纜，控制電纜，計算機電纜，阻燃電纜，耐火電纜，屏蔽電纜，鎧裝電纜，耐高溫電線電纜......

35千伏架空絕緣線-高標準35千伏架空絕緣線規定 架空電纜：又名架空線；架空導線；架空絕緣線；架空絕緣導線；架空絕緣電纜。

架空電纜有高低壓之分：1KV 10KV 35KV

架空電纜主要型號：JKLYJ； JKLGYJ

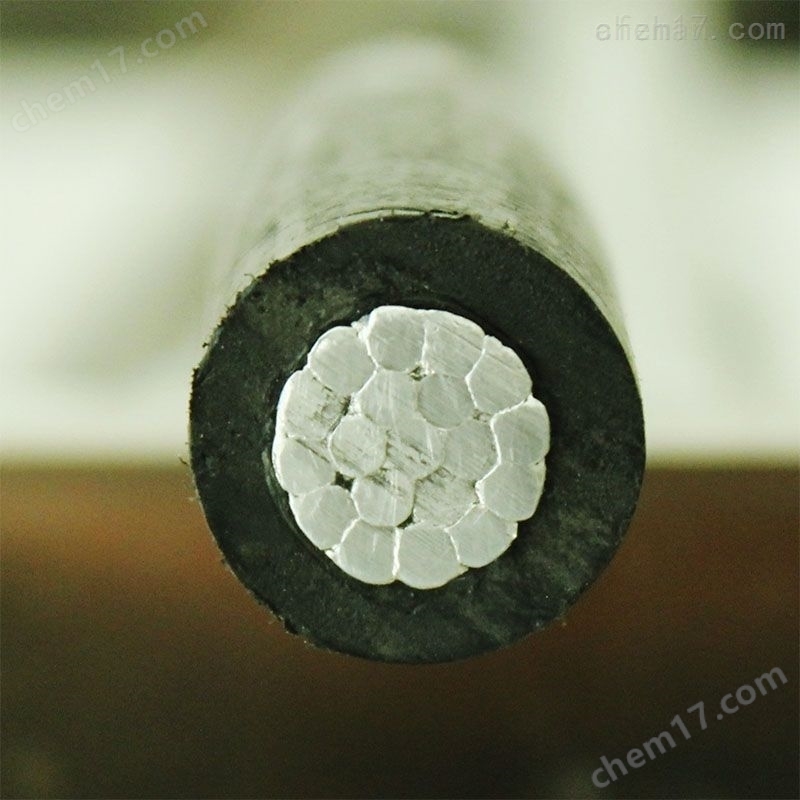

JKLYJ 鋁芯交聯聚乙烯絕緣架空電纜

JKLGYJ 鋁芯交聯聚乙烯絕緣鋼芯加強型架空電纜 架空固定敷設

 架空電纜導體標稱截面：25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2

JKLGYJ鋼芯架空電纜，導體標稱截面：25/4、35/6、50/8、70/10、95/15、120/20、150/20、185/25、240/30、300/40

JKLYJ-35KV架空線 JKLYJ-35KV架空導線  JKLYJ-35KV架空絕緣線   JKLYJ-35KV架空絕緣導線 JKLYJ-35KV架空電纜  JKLYJ-35KV架空絕緣電纜   JKLYJ-35KV絕緣架空線   JKLYJ-35KV絕緣架空導線   JKLYJ-35KV絕緣架空電纜

1、執行標準：

額定電壓1KV及以下架空電纜GB12527—1990，參照采用IEC502，IEC227。

額定電壓10KV、35KV架空電纜GB14049—1993，參照采用IEC502（1983）和IEC840（1989）。

2、產品用途：

架空電纜適用于額定電壓1-35KV架空電力線路輸配電系統。

3、使用特性

額定電壓分別為0.6/1KV、10KV、35KV。

電纜敷設溫度應不低于-20℃。

短路時（zui長持續時間不超過5S）電纜的基本zui高溫度：交聯聚乙烯絕緣250℃。

高密度聚乙烯絕緣150℃。聚氯乙烯絕緣160℃

架空電纜導體的zui高長期允許工作溫度：聚氯乙烯絕緣不超過70℃。聚乙烯絕緣應不超過70℃；交聯聚乙烯絕緣應不超過90℃。

架空電纜的允許彎曲半徑：?jiǎn)涡倦娎|應不小于電纜外徑的15倍，多芯電纜應不小于電纜外徑的10倍。

4、技術指標

架空電纜的工作溫度

額定電壓1KV架空絕緣電纜，聚氯乙烯、聚乙烯絕緣應不超過70℃，交聯聚乙烯絕緣應不超過90℃；額定電壓10KV、35KV架空絕緣電纜，交聯聚乙烯絕緣不超過90℃，高密度聚乙烯絕緣不超過75℃。

電纜的導體電阻和拉斷力見下表。

電纜的絕緣電阻：

額定電壓1KV架空絕緣電纜絕緣電阻見下表，10KV、35KV無絕緣屏蔽的成品電纜浸入水中時間不少于1h，施加80-500V直流電壓，穩定時間應不小于1分鐘，且不大于5分鐘。額定電壓10KV電纜的絕緣電阻應不小于1500MΩ.KM， 輕型薄絕緣結構電纜的絕緣電阻應不小于1000MΩ.KM。額定電壓35KV電纜的絕緣電阻應不小于4100MΩ.KM。

電纜的交流電壓試驗

額定電壓1KV架空絕緣電纜二芯以上應經受3500V，1min電壓試驗。單芯電纜浸在室溫水（附加電極）中1h后進行應不擊穿。額定電壓10kV架空絕緣電纜在室溫下，浸水1h后施加電壓，普通絕緣結構為18kV，輕型薄絕緣結構為12kV，35kV為63kV。實驗時間為1min,電纜應不擊穿。

局部放電試驗

有絕緣屏蔽的10kV電纜，應進行局部放電試驗，試驗在浸于水中的成盤電纜上進行，在電纜上施加交流電壓9kV ,電纜的放電量應不大于20pc。

5、架空電纜使用要求

電纜敷設時，環境溫度不應低于-20℃，低于-20℃敷設時，電纜必須預先加熱。

架空電纜敷設時，額定電壓1kV 架空絕緣電纜彎曲半徑應不小于電纜外徑的6倍，101kV、35KV架空絕緣電纜應不小于外徑的15倍。

電纜的架設方法，與裸架空線同樣，仍需固定在橫擔的絕緣子上，但距離可以適當減小。

電纜應與專門設計的架空絕緣電纜金屬器具配套使用。

在敷設施工和存放過程中，應注意電纜端頭的密封，防止電纜進水，降低其性能。

架空電纜長期運行溫度（即電纜導電線芯長期允許工作溫度），交聯聚乙烯絕緣應不超過90℃，高密度聚乙烯絕緣不超過75℃；聚乙烯、聚氯乙烯絕緣應不超過70℃；短路時交聯聚乙烯絕緣不超過250℃；高密度聚乙烯、聚氯乙烯絕緣應不超過150℃，zui長持續時間不超過5秒。
