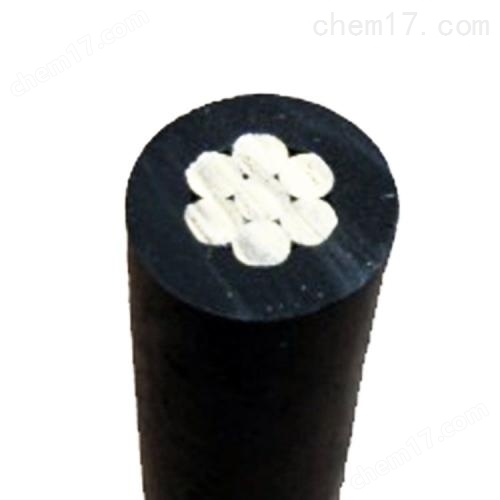

35KV鋁芯架空線-小貓高壓電纜線
| 參考價 | ￥ 10 |
| 訂貨量 | ≥1 |
- 公司名稱 天津市電纜總廠橡塑電纜廠
- 品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2020/6/6 16:14:53
- 訪問次數 1849
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
架空絕緣導線
35KV鋁芯架空線-小貓高壓電纜線 1.用途： 適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。
2、使用特性：
①額定電壓為1、10KV、35KV
②電纜的長期工作溫度：
聚氯乙烯(PVC)、聚乙烯(PE)絕緣應不超過70℃；
交聯聚乙烯(XLPE)絕緣應不超過90℃。
③短路時(zui長持續時間不超過5秒)電纜導體的zui高溫度；
聚氯乙烯絕緣不超過160℃；
聚乙烯絕緣不超過150℃；
交聯聚乙烯絕緣不超過250℃。
④電纜敷設溫度不應不低于-20℃。
⑤電纜的允許彎曲半徑：
▲ 1KV電纜
電纜外徑D<25mm……４D;
電纜外徑D≥25mm……6D.
▲ 10KV電纜
單芯電纜20(D+d)±0.5％。
多芯電纜15(D+d) 0.5％。
式中：D-----電纜的實際外徑；
d-------導體的實際外徑。
3、型號、名稱及用途：
額定電壓KV 型號 名稱 主要用途
JKLV 鋁芯聚氯乙烯絕緣架空電纜 架空固定敷設，引戶線等
JKLY 鋁芯聚乙烯絕緣架空電纜
JKLYJ 鋁芯交聯聚乙烯絕緣架空電纜
JKLGYJ 鋁芯交聯聚乙烯絕緣鋼芯加強型架空電纜 架空固定敷設
JKLYJ/B 鋁芯本色交聯聚乙烯絕緣架空電纜
JKLYJ/Q 鋁芯輕型交聯聚乙烯薄絕緣架空電纜 架空固定敷設，架設時應考慮電纜和樹木保持一定距離，電纜運行時只允許和樹木短時接觸
JKLY/Q 鋁芯輕型聚乙烯薄絕緣架空電纜
35KV鋁芯架空線-小貓高壓電纜線
架空絕緣線
中文名稱：架空絕緣線
英文名稱：Aerial insulation line
定義：?jiǎn)螌踊蚨鄬愉X股線絞合在上面擠制絕緣層的導線
所謂架空線是相對電纜說的，就是由桿塔將導線架設在一定高度傳輸電能的線路。對于高壓輸配電網架空線的對地絕緣一般是靠空氣的，之前的配電線路（10kV一下除380V）一般也采用裸導線，但由于市區配電環境復雜，常常發生短路接地及雷擊線路的情況，導致供電可靠性降低，所以目前一般10kV以下架空線路都采用絕緣導線（即導線外層包裹絕緣層），這就是所謂的絕緣架空線
架空線有低壓和高壓之分，一般型號分為很多種，比如路燈架空線來說，JKLYJ*10KVA*50*100，就說明了架空線的電壓，型號，材質，芯的截面積和長度。
架空絕緣電纜主要應用于城市和林區電網改造中，該產品結構簡單，使用安全，具有優良的機械、物理性能和電氣性能。耐電痕、耐沿面放電、耐大氣性能優良。同時架空電纜用于市郊長距離送電時，電纜電感值很低，線路壓降小，不要增加升壓措施，有很高的經濟效益。2、使用特性2.1電纜長期允許zui高工作溫度 聚氯乙烯（PVC）、聚乙烯（PE）絕緣應不超過70℃； 交聯聚乙烯絕緣（XLPE）應不超過90℃。2.2短路時（zui長持續時間不超過5s）導體zui高溫度 聚氯乙烯（PVC）絕緣應不超過130℃； 聚乙烯（PE）絕緣應不超過150℃； 交聯聚乙烯絕緣（XLPE）應不超過250℃。2.3電纜允許的彎曲半徑 對于10kV、35kV電纜來說：?jiǎn)涡倦娎|的允許彎曲半徑為：20(D+d)；多芯電纜的允許彎曲半徑為：15(D+d)；其中D—電纜的實際外徑d—導體的實際外徑。 對于1kV電纜：電纜外徑(D)小于25mm者，彎曲半徑應不小于4D；電纜外徑(D)大于或等于25mm者，彎曲半徑應不小于6D。2.4電纜的敷設溫度 電纜的敷設溫度應不小于-20℃。3、電纜的型號規格及執行標準3.1電纜的型號規格 電纜的型號規格見表13.2執行標準 GB12527-90《額定電壓1kV及以下架空絕緣電纜》 GB14049-93《額定電壓10kV、35kV架空絕緣電纜》
1KV、10KV、35KV架空絕緣電纜
1KV 架空絕緣電纜的型號、名稱及用途
型號 | 名稱 | 主要用途 |
JKV-0.6/1 | 額定電壓0.6/1KV 銅芯聚氯乙烯絕緣架空電纜 | 架空固定敷設、引戶線等 |
JKLV-0.6/1 | 額定電壓0.6/1KV 鋁芯聚氯乙烯絕緣架空電纜 | |
JKLHV-0.6/1 | 額定電壓0.6/1KV 鋁合金芯聚氯乙烯絕緣架空電纜 | |
JKY-0.6/1 | 額定電壓0.6/1KV 銅芯聚乙烯絕緣架空電纜 | |
JKLY-0.6/1 | 額定電壓0.6/1KV 鋁芯聚乙烯絕緣架空電纜 | |
JKLHY-0.6/1 | 額定電壓0.6/1KV 鋁合金芯聚乙烯絕緣架空電纜 | |
JKYJ-0.6/1 | 額定電壓0.6/1KV 銅芯交聯聚乙烯絕緣架空電纜 | |
JKLYJ-0.6/1 | 額定電壓0.6/1KV 鋁芯交聯聚乙烯絕緣架空電纜 | |
JKLHYJ-0.6/1 | 額定電壓0.6/1KV 鋁合金芯交聯聚乙烯絕緣架空電纜 |
1kV及以下架空絕緣電纜的結構和技術參數
標稱截面(mm2) | 絕緣厚度 | 電纜外徑 | 20℃時導體電阻Ω/km≤ | zui小絕緣電阻 | 電纜拉斷力N | ||||
硬銅 | 軟銅 | 鋁芯 | 70℃ | 90℃ | 硬銅芯 | 鋁芯 | |||
10 | 1.0 | 6.5 | 1.906 | 1.83 | 3.08 | 0.0067 | 0.67 | 3471 | 1650 |
16 | 1.2 | 8.0 | 1.198 | 1.15 | 1.91 | 0.0065 | 0.65 | 5486 | 2512 |
25 | 1.2 | 9.4 | 0.749 | 0.727 | 1.20 | 0.0054 | 0.54 | 8465 | 3762 |
35 | 1.4 | 11.0 | 0.540 | 0.524 | 0.868 | 0.0054 | 0.54 | 11731 | 5177 |
50 | 1.4 | 12.3 | 0.399 | 0.387 | 0.641 | 0.0046 | 0.46 | 16502 | 7011 |
70 | 1.4 | 14.1 | 0.276 | 0.268 | 0.443 | 0.0040 | 0.40 | 23461 | 10354 |
95 | 1.6 | 16.5 | 0.199 | 0.193 | 0.320 | 0.0039 | 0.39 | 31759 | 13727 |
120 | 1.6 | 18.1 | 0.158 | 0.153 | 0.253 | 0.0035 | 0.35 | 39911 | 17339 |
150 | 1.8 | 20.2 | 0.128 | - | 0.206 | 0.0035 | 0.35 | 49505 | 21033 |
185 | 2.0 | 22.5 | 0.1021 | - | 0.164 | 0.0035 | 0.35 | 61846 | 26732 |
240 | 2.2 | 25.6 | 0.0777 | - | 0.125 | 0.0034 | 0.34 | 79823 | 34679 |
1kV及以下架空絕緣電纜(一芯)的重量參數
標稱截面(mm２) | 絕緣厚度 | 電纜外徑 | 電纜重量(kg/km) | |||
JKV | JKLV | JKY | JKLY | |||
10 | 1.0 | 6.5 | 109 | 48 | 102 | 41 |
16 | 1.2 | 8.0 | 174 | 75 | 164 | 65 |
25 | 1.2 | 9.4 | 259 | 104 | 248 | 93 |
35 | 1.4 | 11.0 | 359 | 144 | 343 | 128 |
50 | 1.4 | 12.3 | 507 | 194 | 489 | 176 |
70 | 1.4 | 14.1 | 670 | 251 | 649 | 230 |
95 | 1.6 | 16.5 | 927 | 344 | 899 | 316 |
120 | 1.6 | 18.1 | 1178 | 428 | 1147 | 397 |
150 | 1.8 | 20.2 | 1450 | 528 | 1411 | 489 |
185 | 2.0 | 22.5 | 2345 | 659 | 2297 | 521 |
240 | 2.2 | 25.6 | 2940 | 857 | 2881 | 798 |
注：二芯、四芯電纜的重量可要據表中的數值進行倍數換算。
10KV、35KV架空絕緣電纜的型號、名稱及用途
型號 | 名稱 | 主要用途 |
JKYJ | 銅芯交聯聚乙烯絕緣架空電纜 | 架空固定敷設，軟銅芯產品用于變壓器引下線。 |
JKTRYJ | 軟銅芯交聯聚乙烯絕緣架空電纜 | |
JKLYJ | 鋁芯交聯聚乙烯絕緣架空電纜 | 電纜架設時，應考慮電纜和樹木保持一定距離， |
JKLHYJ | 鋁合金芯交聯聚乙烯絕緣架空電纜 | |
JKY | 銅芯聚乙烯絕緣架空電纜 | |
JKTRY | 軟銅芯聚乙烯絕緣架空電纜 | |
JKLY | 鋁芯聚乙烯絕緣架空電纜 | |
JKLHY | 鋁合金芯聚乙烯絕緣架空電纜 | |
JKLYJ/B | 鋁芯本色交聯聚乙烯絕緣架空電纜 | 架空固定敷設 |
JKLBYJ/B | 鋁合金芯本色交聯聚乙烯絕緣架空電纜 | 電纜架設時，應考慮電纜和樹木保持一定距離， |
JKLYJ/Q | 鋁芯輕型交聯聚乙烯薄絕緣架空電纜 | 架空固定敷設用 |
JKLHYJ/Q | 鋁合金芯輕型交聯聚乙烯薄絕緣架空電纜 | 電纜架設時。應考慮電纜和樹木保持一定距離 |
JKLY/Q | 鋁芯輕型聚乙烯薄絕緣架空電纜 | |
JKHY/Q | 鋁合金芯輕型聚乙烯薄絕緣架空電纜 | |
10KV、35KV架空絕緣電纜技術參數
導體標稱截面mm2 | 導體中zui少單線根數 | 導體直徑（參考值mm） | 導體屏蔽層zui小厚度2）（近似值）2）mm | 絕緣標稱厚度 mm | 絕緣屏蔽層標稱厚度mm | 20℃時導體電阻 不大于 Ω/km | 導體拉斷力 不小于N | |||||||||
10KV | 35KV | |||||||||||||||
10KV | 35KV | 薄絕緣 | 普通絕緣 | 10KV | 35KV | 硬銅芯 | 軟銅芯 | 鋁芯 | 鋁合金芯 | 硬銅芯 | 鋁芯 | 鋁合金芯 | ||||
10 | 6 | 3.8 | 0.5 | - | - | 3.4 | - | - | - | - | 1.830 | 3.080 | - | - | - | - |
16 | 6 | 4.8 | 0.5 | - | - | 3.4 | - | - | - | - | 1.150 | 1.910 | - | - | - | - |
25 | 6 | 6.0 | 0.5 | - | 2.5 | 3.4 | - | 1.0 | - | 0.749 | 0.727 | 1.200 | 1.393 | 8435 | 3762 | 6284 |
35 | 6 | 7.0 | 0.5 | - | 2.5 | 3.4 | - | 1.0 | - | 0.540 | 0.524 | 0.863 | 1.007 | 11731 | 5177 | 8800 |
50 | 6 | 8.3 | 0.5 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.399 | 0.387 | 0.641 | 0.744 | 16502 | 7011 | 12569 |
70 | 12 | 10.0 | 0.5 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.276 | 0.268 | 0.443 | 0.514 | 23461 | 10354 | 17596 |
95 | 15 | 11.6 | 0.6 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.199 | 0.193 | 0.320 | 0.371 | 31759 | 13727 | 23880 |
120 | 18 | 13.0 | 0.6 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.158 | 0.153 | 0.253 | 0.294 | 39911 | 17339 | 30164 |
150 | 18 | 14.6 | 0.6 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.128 | - | 0.206 | 0.239 | 49503 | 21053 | 37700 |
185 | 30 | 16.2 | 0.6 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.1021 | - | 0.164 | 0.130 | 61846 | 26732 | 46503 |
240 | 34 | 18.4 | 0.6 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.0777 | - | 0.125 | 0.145 | 79823 | 34679 | 60329 |
300 | 34 | 20.6 | 0.6 | 0.8 | 2.5 | 3.4 | 9.3 | 1.0 | 1.5 | 0.0619 | - | 0.100 | 0.110 | 99788 | 43349 | 75411 |
注：1）輕型薄絕緣結構架空電纜無內半導電屏蔽層
2)近似值是既不要保證又不要檢查的數值，但在設計與工藝制造上需予充分考慮。
