SWP-RMD814-21-10-HL SWP-RMD帶打印智能多路巡檢控制儀
- 公司名稱 福建順昌瑞禾精密儀器有限公司
- 品牌
- 型號 SWP-RMD814-21-10-HL
- 產地
- 廠商性質 代理商
- 更新時間 2018/5/14 9:00:00
- 訪問次數 386
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
SWP系列智能數字儀表，SWP-G系列經濟型數字儀表，SWP-G/ GF系列高精度智能數字儀表，SWP-LCD系列智能液晶漢顯儀表， SWP-20系列智能模塊， SWP-LED系列智能電工表，SWP-E系列電工儀表， SWP-ASR系列單/彩色無紙記錄儀，SWP-VFD系列帶瑩光屏智能漢顯儀表，SWP-DFY系列直流電源，SWP系列現場過和參量變送單元，SWP7000系列隔離式安全柵及信號隔離器，SWP-DM系列智能電磁流量計，SWP-TD2000/3000系列超聲波物位儀， SWP系列壓力/差壓變送器。
SWP系列智能多路巡檢控制儀表性能特點：
可選擇各輸入通道統一報敬控制輸出（或統一變送輸出），或各輸入通道分別報敬控制輸出（或分別變送輸出）。統一報敬輸出儀表：即儀表所有通道共用一個或兩個報敬輸出繼電器。分別報敬輸出儀表：即儀表各測量通道均有一個或兩個報敬繼電器輸出報敬，控制輸出互相獨立。（無特殊說明將提供不帶報敬記憶的儀表）
可選擇各通道統一報敬控制輸出并且可選擇報敬帶記憶（即任一通道報敬未解除將一直報敬直至所有通道無報敬）或報敬無記憶（即巡回至有報敬通道時輸出報敬，巡回至無報敬的通道時則不報敬）。
采用*輸入跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可實現儀表的各種分度號、標準信號以及遠傳壓力信號、毫伏信號的輸入。
采用微機控制全自動數字調校系統，無需電位器調整。
供電電源可選擇交流220V，50/60HZ，AC85-260V開關電源，或直流24V電源；也可選擇 交直流220V供電。
可帶RS-232/RS-485或RS-422通訊接口，方便與上位機聯機組成控制系統。
商 標 | 型 號 |
SWP- | RMD80系列（臺式） |
輸入信號 | 模擬量 標準熱電偶：B、S、K、E、T 、J、WRe3-25等 |
輸出信號 | 模擬量輸出 DC 0～10mA(負載能力≤750W) DC 4～20mA(負載能力≤500W) DC 0～5V (輸出能力≤250W) DC 1～5V (輸出能力≤250W 開關量輸出 繼電器控制輸出──繼電器ON/OFF帶回差。 觸點容量：AC220V/3A；DC24V/6A（阻性負載） 固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6～24V/30mA(電壓不可調) 通訊輸出 標準串行雙向通信接口：RS -485 , RS-232C , RS-422等 波 特 率──300～9600bps 內部自由設定 饋電輸出 DC 24 V , 負載能力≤30 mA |
特 性 | 測量精度 ±0.2％FS ±1字或±0.5 ％FS ±1 字 分 辨 率 ±1字 測量范圍 -1999 ～9999 字 顯示方式 -1999 ～9999 測量值顯示 -1999 ～9999設定值顯示 0～*測量值光柱顯示 發光二極管工作狀態顯示 控制方式 控制/報敬方式為帶回差上限或下限報敬（用戶可自由設定） 控制精度 ±1字 溫度補償 0～50℃數字式溫度自動補償 打印控制 可選擇直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232C 打印精度 同儀表精度 參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后*保存 參數設定值密碼鎖定 保護方式 輸入回路斷線報敬（熱電偶或電阻輸入時），繼電器輸出狀態LED指示 輸入超/欠量程報敬 電源欠壓自動復位 工作異常自動復位（Watch Dog） |
使用環境 | 環境溫度 0～50℃ 相對濕度 ≤85RH 避免強腐蝕氣體 供電電壓 常 規 型 AC 220 V + 10 -15% ( 50 Hz ±2 Hz ) 線性電源供電 特 殊 型 AC 85～260 V─開關電源供電 、 DC 24 V±2 V─開關電源供電 功 耗 ≤6W（AC220V線性電源供電） ≤6W（AC85～260V開關電源供電） ≤6W（DC24V開關電源供電 |
SWP- | RMD806/807/809/814系列（橫式） |
儀表外形 | 微型打印機開孔尺寸：111mmX57mm |
外形尺寸 | 寬×高×深：360×140×230mm |

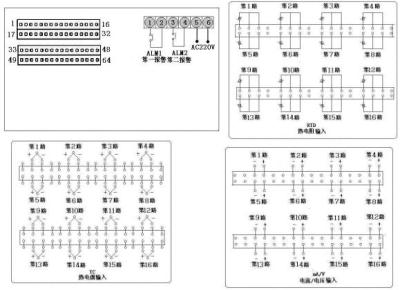

接線圖 | |
特殊型號或要求的，請提供分度號或參考標準，定貨時說明。

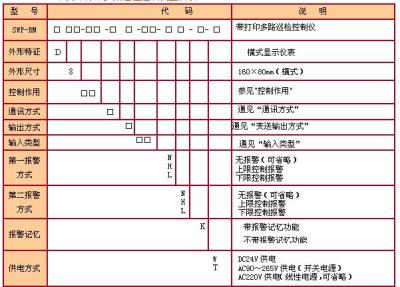

SWP-LED系列帶打印多路巡檢控制儀型譜表：
控制作用
選型代碼 | 06 | 07 | 08 | 09 | 14 |
輸出方式 | 八路巡檢 測量顯示 | 八路巡檢統一控制/報敬輸出 | 八路巡檢分別控制/報敬輸出 | 十六路巡檢 測量顯示 | 十六路巡檢統一控制/報敬輸出 |
通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
輸入類型
代碼 | 輸入 類型 | 測量 范圍 | 代碼 | 輸入 類型 | 測量 范圍 | 代碼 | 輸入 類型 | 測量 范圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特殊規格 | 用戶特定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | WFe | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～5V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA開方 |
注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。
注2：統一控制/報敬輸出：即儀表所有通道共用一個（或兩個）報敬輸出繼電器，或所有通道共用一組變送控制
輸出。統一控制/報敬輸出儀表分以下兩種報敬方式（無特殊說明提供不帶報敬記憶的儀表）。
a .不帶報敬記憶功能：巡測至當前通道時有報敬則輸出報敬，巡測至下通道如無報敬則報敬輸出關閉。
b .帶報敬記憶功能：巡測至當前通道時有報敬則輸出報敬，巡測至下通道如無報敬但報敬輸出繼續，直至所
有通道均無報敬方停止輸出。
c .分別控制/報敬輸出：即儀表各測量通道均有一個（或兩個）報敬繼電器輸出報敬，報敬輸出互相獨立。或
各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報敬輸出，當輸入
通道>8、≤16時，可選擇上限或下限/路報敬輸出。
