SWP-W-C803-01--05/06 SWP-W交流功率表
- 公司名稱 福建順昌瑞禾精密儀器有限公司
- 品牌
- 型號 SWP-W-C803-01--05/06
- 產地
- 廠商性質 代理商
- 更新時間 2018/5/14 9:00:00
- 訪問次數 610
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
SWP系列智能數字儀表，SWP-G系列經濟型數字儀表，SWP-G/ GF系列高精度智能數字儀表，SWP-LCD系列智能液晶漢顯儀表， SWP-20系列智能模塊， SWP-LED系列智能電工表，SWP-E系列電工儀表， SWP-ASR系列單/彩色無紙記錄儀，SWP-VFD系列帶瑩光屏智能漢顯儀表，SWP-DFY系列直流電源，SWP系列現場過和參量變送單元，SWP7000系列隔離式安全柵及信號隔離器，SWP-DM系列智能電磁流量計，SWP-TD2000/3000系列超聲波物位儀， SWP系列壓力/差壓變送器。
SWP-W系列交流功率表性能特點：
⊕用于測量采樣電壓和電流互感器信號，測量頻率、電壓和電流以及功率因數和單相有功功率P有=U×I×COS￠或三相有功功率P有=√3×U×I×COS（￠＋30）。
⊕可隨意改變儀表的輸入信號量程，彩用無跳線技術，只需設定儀表內部參數，即可適應現場要求。
⊕可帶有一路模擬量變送輸出或繼電器報敬輸出，適用于各種測量控制。
⊕采用全隔離技術。
SWP-W系列交流功率表技術參數
商 標 | 型 號 | |
SWP- | W-C80/C90/C40系列 | |
輸入信號 | 交流電流 0～5A 交流電壓 ≤800V，若輸入交流電壓大于800V，外面必須接互感器 | |
輸出信號 | 模擬量輸出 AC 0～10mA(負載能力≤750W) AC 4～20mA(負載能力≤500W) AC 0～5V (輸出能力≤250W) AC 1～5V (輸出能力≤250W 開關量輸出 繼電器控制輸出──繼電器ON/OFF帶回差。 觸點容量：AC220V/3A；AC24V/6A（阻性負載） 可控硅控制輸出──SCR（可控硅過零觸發脈沖）輸出,可觸發可控硅400V/100A 固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6～24V/30mA(電壓不可調) 通訊輸出 標準串行雙向通信接口：RS -485 , RS-232C , RS-422等 波 特 率──300～9600bps 內部自由設定 | |
特 性 | 測量精度 ±0.5 ％FS ±1 字 分 辨 率 ±1字 測量范圍 -1999 ～ 9999 字 顯示方式 -1999 ～ 9999 測量值顯示 -1999 ～ 9999設定值顯示 0～*測量值光柱顯示 發光二極管工作狀態顯示 控制方式 控制/報敬方式為帶回差上限或下限報敬（用戶可自由設定） 打印控制 可選擇直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232C 打印精度 同儀表精度 參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后*保存 參數設定值密碼鎖定 保護方式 輸入回路斷線報敬（熱電偶或電阻輸入時），繼電器輸出狀態LED指示 輸入超/欠量程報敬 電源欠壓自動復位 工作異常自動復位（Watch Dog） | |
使用環境 | 環境溫度 0～50℃ 相對濕度 ≤85RH 避免強腐蝕氣體 供電電壓 AC 220 V 線性電源供電 AC/DC110～260V─開關電源供電 、 DC 24 V±2 V─開關電源供電 功 耗 ≤6W | |
SWP- | W-C80系列（橫式） | W-S80系列（豎式） |
儀表外形 | |
|
外形尺寸 | 寬×高×深：160×80×110mm | 寬×高×深：80×160×110mm |
開孔尺寸 單位：mm | ||

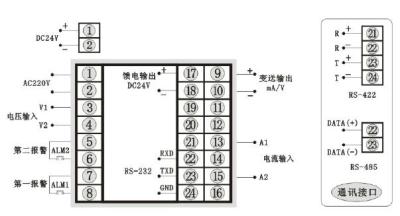

接線圖 |
| |
SWP- | W-C40系列（橫式） | W-S40系列（豎式） |
儀表外形 | | |
外形尺寸 | 寬×高×深：96×48×110mm | 寬×高×深：48×96×110mm |
開孔尺寸 單位：mm | | |
接線圖 |
| |
SWP- | W-C90系列 | |
儀表外形 | | |
外形尺寸 | 寬×高×深：96×96mm×110mm | |
開孔尺寸 單位：mm |
| |
接線圖 | | |
★注1：訂貨時請注明是單相還是三相交流功率表，無備注默認為單相。
★注2：外形尺寸為C40與C90的儀表不能同時做上、下限報敬與變送輸出。如儀表要做上、下限報敬就不能
有變送輸出。如果變送輸出哪只能有一個上限報敬。
★注3：三相功率測量表默認被測對象為三相負載平衡。

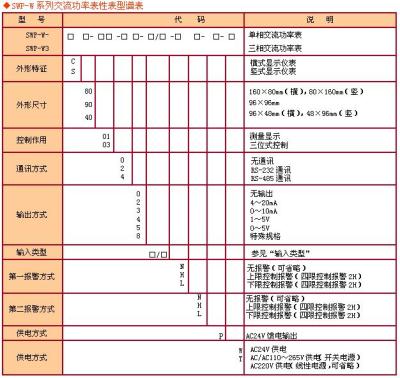

SWP-W系列交流功率表 輸入類型
代碼 | 輸入范圍 | 代碼 | 輸入范圍 | 代碼 | 輸入范圍 |
01 | 0～1A | 06 | 0～100V | 11 | 0～400V |
02 | 0～2A | 07 | 0～200V | 12 | 0～500V |
03 | 0～3A | 08 | 0～220V | 13 | 0～600V |
04 | 0～4A | 09 | 0～300V | 18 | 特規輸入 |
05 | 0～5A | 10 | 0～380V |
|
|
★注：交流電壓 ≤800V，若輸入交流電壓大于800V，外面必須接互感器
