電站水位顯示控制器XMZ-III-J4-S-V24液位監測

電站水位顯示控制器XMZ-III-J4-S-V24液位監測

XMZ-III該智能監測儀是以單片機為核心處理多路輸入信號、顯示多參數的智能化綜合監視儀表。它與水位傳感器配合，構成完整的電站水位監測系統，可對電站的上下游水位、攔污柵水位、閘門前后水位及相應的水位差等實現集中的在線監測，完成參數的數字顯示、越限報警顯示和信號輸出功能。它也可與靜壓式水位變送器及輸出標準信號的液位變送器配套使用。

功能特點

電站的工作水位、上下游柵前后水位及毛水頭水位差等集中在線監視。

兩級報警顯示和輸出，報警值可數字化設定。

采用面板按鍵設置各通道零點和量程，并可在線全修改；具有模擬量輸出功能，即同時輸出與上下游水位及水位差范圍對應的標準DC4～20mA信號,最多可提供五路信號輸出（按用戶要求來配備）。

可提供變送器工作電源DC24V（按用戶要求來配備）。

具有參數斷電保護功能；自動校零和滿量程；具有自檢功能和自復位功能及信息提示。

主要技術指標

輸入信號：水位變送器輸出4-20m，可帶四路輸入。

精    度：0.5% F.S 或0.2%F.S±1個字

顯示方式：六位數碼管，范圍0.00～9999.99米，可顯示海拔高度，可選液晶顯示。

報警輸出：二限報警，報警方式可設置，繼電器輸出觸點容量AC220V/3A或AC220V/1A。

變送輸出：4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS，最多可帶5路輸出。

通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem

          波特率——300～9600bps內部自由設定

變送器電源：DC24V±1.2V/0.2A（根據用戶需要來配備）

儀表電源：AC85V～265V，50Hz 或 DC24V

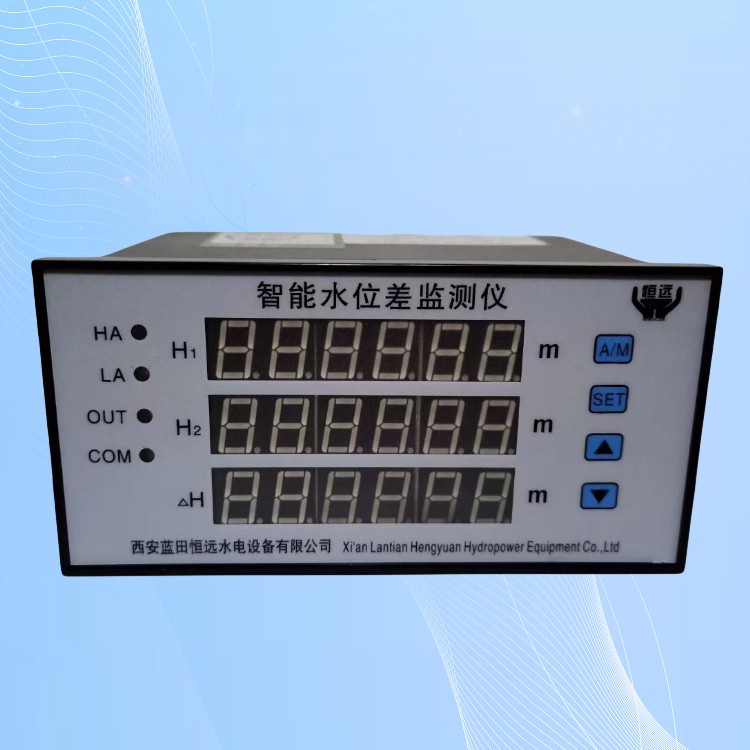

顯示方式和范圍：

柵前水位---上排六位紅色LED顯示，0-9999.99米

柵后水位---中間六位紅色LED顯示，0-9999.99米

水位差-----下排六位紅色LED顯示，0-9999.99米

通訊

本儀表可另配RS232、RS485接口，直接與計算機通訊，RS485標準通訊距離1.5km，可以掛接多個儀表。RS232標準通訊距離15m，只能掛接一個儀表。RS232接口的TXD、RXD、GND分別接計算機串口的第2、3、5管腳。數據格式為1個起始位﹑8個數據位﹑無校驗﹑1個停止位。用戶可以選擇Modbus通訊協議和本公司自行開發的協議，前者幾乎能和所有的組態軟件連接，后者更適合用戶自己編寫計算機軟件連接儀表。
