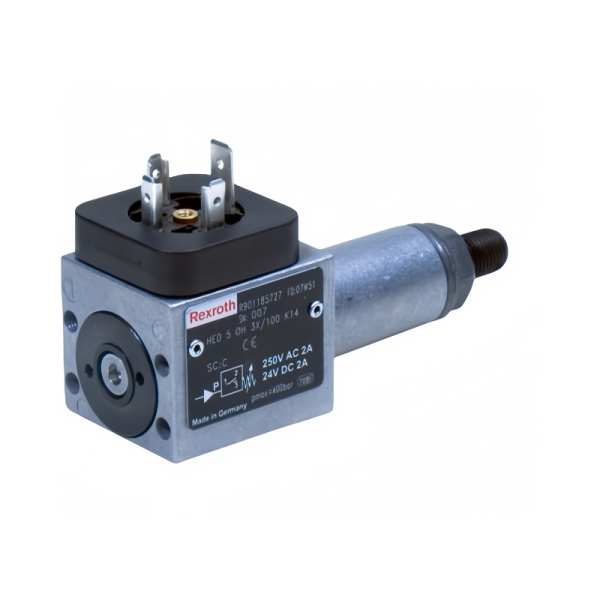

rexroth力士樂壓力開關HED 5 OH-3X/350K14 R901186323產品介紹

產品描述

電流從 1 mA 到 2.0 A 的無電位切換。小滯后，取決于設置的開關點。重復精度高 < 設定壓力的 1%。

活塞壓力開關

帶常閉/常開功能的微動開關

法蘭連接

壓力等級最大 350 bar

不帶連接插頭，連接器 DIN EN 175301-803

丁腈橡膠 (NBR) 密封件

技術參數

連接圖

法蘭連接

產品系列

HED 5

最大工作壓力. [bar]

400

輸出信號

帶常閉觸點/常開觸點功能的微動開關

電源電壓

12...250 V AC/DC

電插頭

4 芯設備插頭 (3 + PE)

電氣連接說明

4 針設備插頭 (3 + PE)，符合 EN 175301-803

液壓油

HL,HLP,HLPD,HVLP,HVLPD,HETG,HFC

密封件

NBR

重量 [kg]

0.23

核心工作原理

壓力感應與機械位移

壓力開關內部裝有壓力感應元件（如彈簧片、膜片、活塞等），當系統壓力高于或低于設定值時，這些元件會因壓力差產生形變或位移。例如，在消防系統中，當濕式報警閥供水側壓力大于系統側時，閥瓣開啟，水沿報警管路沖擊壓力開關的膜片，使其發生位移。

觸點動作與電路控制

位移后，觸點會從“常開”切換為“常閉”狀態（或反之），從而改變電路的通斷。當壓力恢復到設定值時，彈性元件復位，觸點重新閉合，電路恢復導通。例如，在消防泵控制中，壓力開關的兩副觸點閉合會啟動連鎖噴淋泵，并向消防控制室發出報警信號。

應用領域

消防系統

消防泵控制：通過出水干管上的低壓壓力開關和高位水箱出口流量開關的動作信號，連鎖啟動消防泵。

濕式報警閥：壓力開關檢測報警管路壓力變化，觸發噴淋泵啟動和報警信號。

工業自動化

石油化工：監測管道壓力，防止泄漏或爆炸。

冶金電力：控制液壓系統壓力，確保設備安全運行。

供水系統：維持管網壓力穩定，避免水錘效應。
