在現代制造業中，高精度測量是確保產品質量和生產效率的關鍵環節。三坐標測量機（CMM，Coordinate Measuring Machine）作為一種高精度的測量設備，廣泛應用于各個行業，從汽車制造到航空航天，從機械加工到電子設備，再到模具制造等。
一、簡介

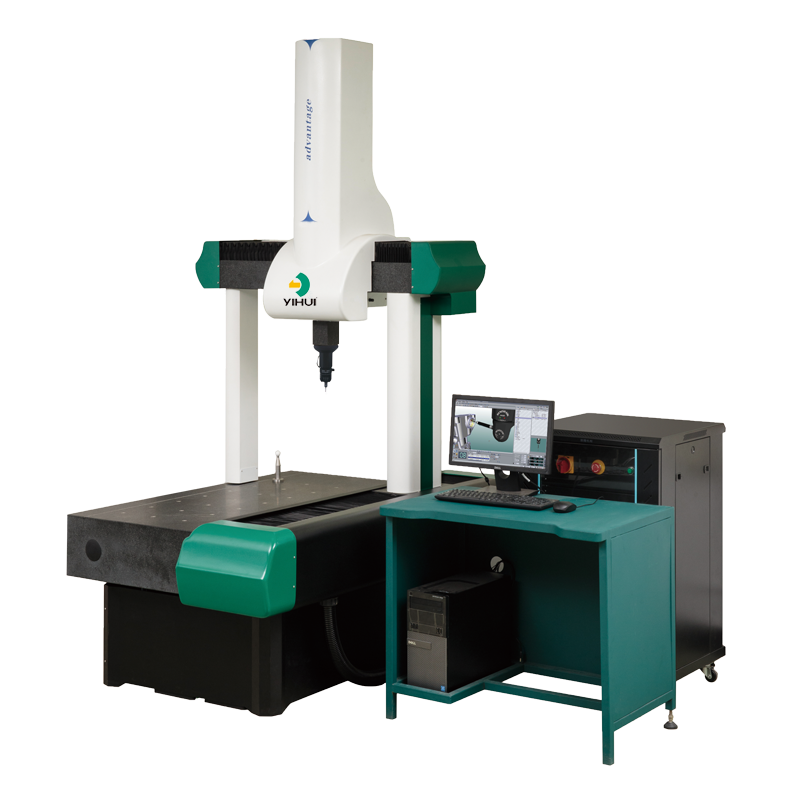

三坐標測量機是一種用于測量物體幾何尺寸和形狀的精密儀器。它通過在三個互相垂直的坐標軸（X、Y、Z）上移動測量探頭，獲取被測物體表面的點云數據，進而計算出物體的尺寸、形狀和位置等參數。具有高精度、高效率、操作簡便等特點，能夠滿足各種復雜的測量需求。
二、主要組成部分
1、測量機主體：包括測量平臺、導軌、驅動系統等，用于支撐和移動測量探頭。
2、測量探頭：用于接觸或非接觸式測量物體表面，常見的有觸發式探頭、掃描式探頭和光學探頭。
3、控制系統：包括計算機、測量軟件和控制面板，用于控制測量過程和處理測量數據。
4、測量軟件：用于數據采集、處理和分析，能夠生成詳細的測量報告。
三、測量原理
三坐標測量機通過在三個坐標軸上移動測量探頭，獲取被測物體表面的點云數據。這些數據通過測量軟件進行處理，計算出物體的尺寸、形狀和位置等參數。測量過程可以是手動操作，也可以通過編程實現自動化測量。
四、在不同行業的應用
1、汽車制造
在汽車制造行業，用于檢測汽車零部件的尺寸精度和形狀偏差。例如，發動機缸體、變速器殼體、車身框架等關鍵零部件的測量，確保其符合設計要求。通過高精度測量，可以提高零部件的裝配精度，減少裝配誤差，從而提高整車的性能和可靠性。
2、航空航天
航空航天領域對零部件的精度要求非常高，三坐標測量機在該領域的應用尤為重要。例如，飛機發動機葉片、機翼結構件、起落架等關鍵零部件的測量，需要高精度的測量設備來確保其符合嚴格的公差要求。能夠提供高精度的測量數據，幫助工程師進行質量控制和工藝優化。
3、機械加工
在機械加工行業，用于檢測各種機械零部件的尺寸和形狀。例如，軸類零件、齒輪、軸承等的測量，確保其符合設計圖紙的要求。通過高精度測量，可以及時發現加工誤差，調整加工工藝，提高生產效率和產品質量。
4、電子設備
電子設備制造中，三坐標測量機用于檢測小型精密零部件的尺寸和形狀。例如，手機外殼、電路板、連接器等的測量，確保其符合設計要求。高精度測量能夠提高零部件的裝配精度，減少裝配誤差，從而提高產品的性能和可靠性。
5、模具制造
模具制造行業對測量精度和效率要求非常高。三坐標測量機能夠快速、準確地測量模具的尺寸和形狀，幫助工程師進行模具設計和制造過程中的質量控制。例如，注塑模具、沖壓模具等的測量，確保其符合設計要求，減少模具制造誤差，提高模具的使用壽命和生產效率。
三坐標測量機作為一種高精度的測量設備，廣泛應用于汽車制造、航空航天、機械加工、電子設備和模具制造等多個行業。它能夠滿足各種復雜的測量需求，提高生產效率和產品質量。
