一、引言

          光催化反應作為一種綠色環保的化學反應技術，在環境凈化、能源轉化等領域展現出巨大的應用潛力。光催化反應釜作為光催化反應的核心設備，其性能直接影響反應效率和效果。光催化反應釜系統集成技術將光源驅動、控制系統與在線監測技術有機結合，為光催化反應提供穩定、高效且可精準調控的反應環境，成為推動光催化技術工業化應用的關鍵。

二、光源驅動技術

（一）光源類型與特性

1. 紫外光燈：紫外線具有較高的光子能量，能夠激發許多光催化材料的電子躍遷，引發光催化反應。常見的紫外光燈包括低壓汞燈、中壓汞燈等。低壓汞燈發光效率高，光譜主要集中在 253.7nm，適用于對特定波長敏感的光催化反應；中壓汞燈輻射光譜范圍較寬，包含多個紫外波段，可提供更豐富的光子能量，適用于多種光催化材料的反應 。

2. LED 光源：近年來，LED 光源在光催化反應中得到廣泛應用。LED 光源具有能耗低、壽命長、單色性好、可精準控制波長和光強等優點。不同波長的 LED 光源（如 365nm、385nm、405nm 等）可針對不同的光催化材料和反應需求進行選擇，例如 TiO?光催化材料對紫外光響應較好，可選用 365nm 的 LED 光源；而一些新型可見光響應的光催化材料，則可采用可見光波段的 LED 光源。

3. 氙燈：氙燈能夠發出連續的光譜，從紫外到紅外波段均有覆蓋，類似于太陽光。其優點是光強高，可模擬自然光照條件，適用于需要寬光譜照射的光催化反應研究，如光催化材料的太陽光模擬測試等。但氙燈能耗較高，發熱量大，需要配備專門的散熱裝置。

（二）光源驅動電路設計

1. 恒流驅動：為保證光源的穩定性和壽命，通常采用恒流驅動電路。恒流驅動能夠在不同的工作電壓下，為光源提供恒定的電流，避免因電壓波動導致光強變化，影響光催化反應的一致性。例如，對于 LED 光源，采用專用的 LED 恒流驅動芯片，通過調節芯片的反饋電阻，可精確控制輸出電流，使 LED 光源在穩定的工作狀態下發光。

2. 調光技術：調光功能可根據光催化反應的需求，靈活調節光源的光強。常見的調光方式有脈寬調制（PWM）調光和模擬調光。PWM 調光通過調節脈沖信號的占空比來改變光源的平均功率，從而實現調光效果，具有調光精度高、效率高的優點；模擬調光則是通過改變驅動電路的輸入電壓來調節光源電流，實現光強的連續調節，但其調光范圍相對較窄，且容易引入噪聲。

三、控制系統技術

（一）控制系統架構

1. 硬件組成：光催化反應釜控制系統的硬件主要包括控制器、傳感器、執行器等。控制器通常采用可編程邏輯控制器（PLC）或單片機，它們具有強大的邏輯運算和控制能力，能夠根據設定的程序和傳感器采集的數據，對反應釜的各項參數進行精準控制。傳感器用于實時監測反應釜內的溫度、壓力、液位、pH 值等參數，常見的傳感器有溫度傳感器（如熱電偶、熱電阻）、壓力傳感器、液位傳感器、pH 傳感器等。執行器則根據控制器的指令，對反應釜的加熱、冷卻、攪拌、氣體通入等操作進行控制，如電動調節閥、加熱棒、攪拌電機等。

2. 軟件設計：控制系統的軟件主要實現參數設定、數據采集與處理、控制算法執行等功能。通過人機界面（HMI），操作人員可以方便地設定反應溫度、反應時間、攪拌速度等參數。軟件實時采集傳感器數據，并進行濾波、校準等處理，以提高數據的準確性?？刂扑惴ǜ鶕O定參數和實時監測數據，通過 PID（比例 - 積分 - 微分）控制等算法，調節執行器的動作，使反應釜內的各項參數保持在設定范圍內。

（二）控制策略

1. 溫度控制：溫度對光催化反應速率和產物選擇性具有重要影響。采用 PID 控制算法，根據設定溫度和實際溫度的偏差，自動調節加熱或冷卻裝置的功率，實現反應釜內溫度的精確控制。例如，當實際溫度低于設定溫度時，PID 控制器增大加熱裝置的功率；當實際溫度高于設定溫度時，PID 控制器啟動冷卻裝置，降低反應釜溫度。

2. 攪拌控制：攪拌能夠促進反應物的混合，提高光催化反應的傳質效率。根據反應需求，可通過控制系統調節攪拌電機的轉速，使反應物在反應釜內充分混合。同時，攪拌速度的控制還可以與其他參數（如溫度、反應物濃度等）進行聯動，實現更優化的反應條件。

四、在線監測技術

（一）監測參數與方法

1. 反應物與產物濃度監測：采用光譜分析技術（如紫外 - 可見分光光度法、紅外光譜法、氣相色譜法等）對反應釜內反應物和產物的濃度進行實時監測。紫外 - 可見分光光度法通過測量物質對特定波長紫外光或可見光的吸收程度，根據朗伯 - 比爾定律計算物質濃度，適用于具有特定吸收光譜的反應物和產物的監測；紅外光譜法則利用物質分子對紅外光的吸收特性，分析物質的分子結構和濃度變化；氣相色譜法可用于分離和檢測氣態或揮發性物質，能夠準確測定反應物和產物的成分和濃度。

2. 光催化材料性能監測：通過測量光催化材料的光電流、光電壓等參數，評估光催化材料的性能變化。例如，采用電化學工作站，在光催化反應過程中，對光催化材料電極施加一定的電壓或電流，測量其產生的光電流響應，從而了解光催化材料的光生載流子分離和傳輸效率。此外，還可以通過原位 X 射線衍射（XRD）、原位拉曼光譜等技術，實時監測光催化材料的晶體結構和表面化學狀態的變化。

3. 反應環境參數監測：除了溫度、壓力、液位、pH 值等常規參數的監測外，還可以對反應釜內的光照強度、氣體流量、濕度等環境參數進行在線監測。光照強度傳感器可實時測量光源照射到反應體系的光強，確保光催化反應在穩定的光照條件下進行；氣體流量計用于監測通入反應釜的氣體流量，保證氣體反應物的供應穩定；濕度傳感器可監測反應環境的濕度，避免濕度對光催化反應產生不利影響。

（二）數據處理與分析

1. 數據采集與存儲：在線監測系統通過數據采集卡將傳感器采集的模擬信號轉換為數字信號，并傳輸到計算機進行存儲。為了保證數據的完整性和可靠性，采用大容量的數據存儲設備，如硬盤陣列，對監測數據進行長時間連續存儲。同時，建立數據備份機制，定期對數據進行備份，防止數據丟失。

2. 數據分析與可視化：利用數據分析軟件（如 MATLAB、Origin 等）對存儲的數據進行處理和分析。通過繪制趨勢圖、散點圖等圖表，直觀展示反應過程中各參數的變化趨勢，幫助研究人員了解反應進程和規律。此外，還可以運用數據挖掘和機器學習算法，對大量的監測數據進行分析，建立反應模型，預測反應結果，優化反應條件。

五、系統集成與協同工作

（一）集成方式

      將光源驅動、控制系統和在線監測技術通過硬件接口和通信協議進行集成。硬件接口方面，采用標準化的接口設計，如 RS - 485、USB、以太網等，實現各模塊之間的數據傳輸和控制信號交互。通信協議方面，選擇 Modbus、TCP/IP 等通用協議，確保不同設備之間的兼容性和通信穩定性。例如，在線監測系統采集的數據通過 RS - 485 接口傳輸到控制系統，控制系統根據數據分析結果，通過以太網接口向光源驅動電路發送調光指令。

（二）協同工作機制

      光源驅動、控制系統和在線監測技術在光催化反應過程中相互協作，形成一個閉環控制系統。在線監測技術實時采集反應釜內的各種參數，并將數據傳輸給控制系統；控制系統對數據進行分析處理后，根據預設的反應條件和控制策略，向光源驅動電路和執行器發出控制指令，調節光源的光強、反應溫度、攪拌速度等參數；調節后的反應條件又會影響光催化反應進程，在線監測技術再次對反應參數進行監測，如此循環往復，確保光催化反應在優條件下進行。例如，當在線監測系統檢測到反應物濃度下降速度較慢時，控制系統可根據預設程序，適當提高光源光強或增加攪拌速度，以加快反應速率。

六、應用案例與發展趨勢

（一）應用案例

      在環境凈化領域，某科研團隊將集成化的光催化反應釜系統應用于工業有機廢水處理。通過合理選擇 LED 光源和優化控制系統參數，在反應過程中實時監測廢水中有機物濃度和反應環境參數，根據監測結果動態調節光源光強和反應溫度，實現了對工業有機廢水的高效降解，處理后的水質達到國家排放標準。在能源轉化領域，另一研究小組利用光催化反應釜系統進行光解水制氫研究，通過精確控制氙燈光源的光譜和強度，結合在線監測氫氣產量和光催化材料性能，不斷優化反應條件，顯著提高了光解水制氫的效率。

（二）發展趨勢

1. 智能化與自動化：隨著人工智能和物聯網技術的發展，光催化反應釜系統將向智能化和自動化方向發展。通過引入機器學習算法，系統能夠自動學習和優化反應條件，實現光催化反應的自主調控；利用物聯網技術，實現遠程監控和控制，方便操作人員隨時隨地對反應過程進行管理。

2. 多功能集成：未來的光催化反應釜系統將集成更多的功能模塊，如原位表征技術、在線分離技術等。原位表征技術可實時獲取光催化反應過程中材料的微觀結構和反應機理信息；在線分離技術能夠及時分離反應產物，避免產物的二次反應，提高反應的選擇性和產率。

3. 綠色與節能：進一步開發高效節能的光源和驅動技術，降低光催化反應釜系統的能耗。同時，采用環保材料和工藝，減少系統運行過程中對環境的影響，推動光催化技術的可持續發展。

產品展示

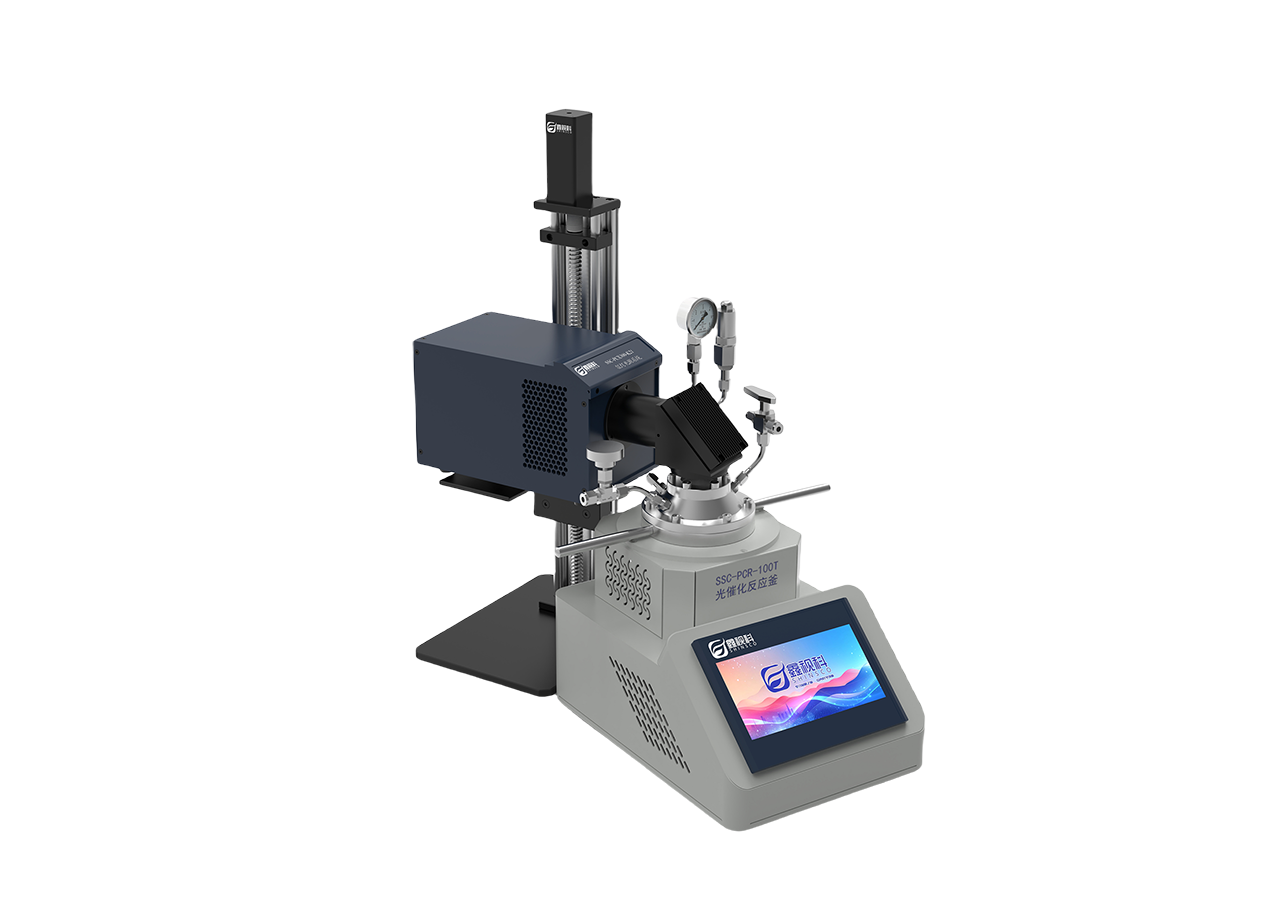

      SSC-PCR光催化反應釜采用藍寶石大視窗，采用PID可調功率加熱控溫，標配控溫攪拌和LMP400自動升降平臺；技術上采用最新的卡環法蘭結構，模塊加熱，實現恒溫定時和運行定時功能、在線取液體樣和氣體樣品。更安全的設計，可24小時不間斷工作。

      產品優勢：

      ● 自主研發的PID可調功率控溫系統，杜絕溫度過沖；

      ● 配置藍寶石（Al2O3）晶體窗口，具有高強度、高透光性、電絕緣性能優良；

      ● 內部磁力攪拌；

      ● 反應釜體內部可選擇聚四氟噴涂工藝，規避污染；

      ● 釜體內部即可實現氣固液多相反應；

      ● 實現在高壓（<10MPa）高溫(<300℃)下的材料催化；

      ● 法蘭雙線密封技術，解決傳統密封泄漏問題，實現快速拆裝；

      ● 配置高質量針型閥、三通球閥、壓力表，實現了靈活控制釜體壓力；

      ● 根據需求配置安全卸荷閥，給實驗安全環境又添了一道安全。
