高精度便攜式明渠流量計比對裝置與超聲波明渠流量計技術解析

引言

在環保監測和水利工程領域，明渠流量測量精度直接影響水資源管理和污染排放監管的準確性。本文將詳細介紹液位測量精度≤0.1mm的便攜式明渠流量計比對裝置及其與超聲波明渠流量計的協同應用技術。

核心性能與技術標準

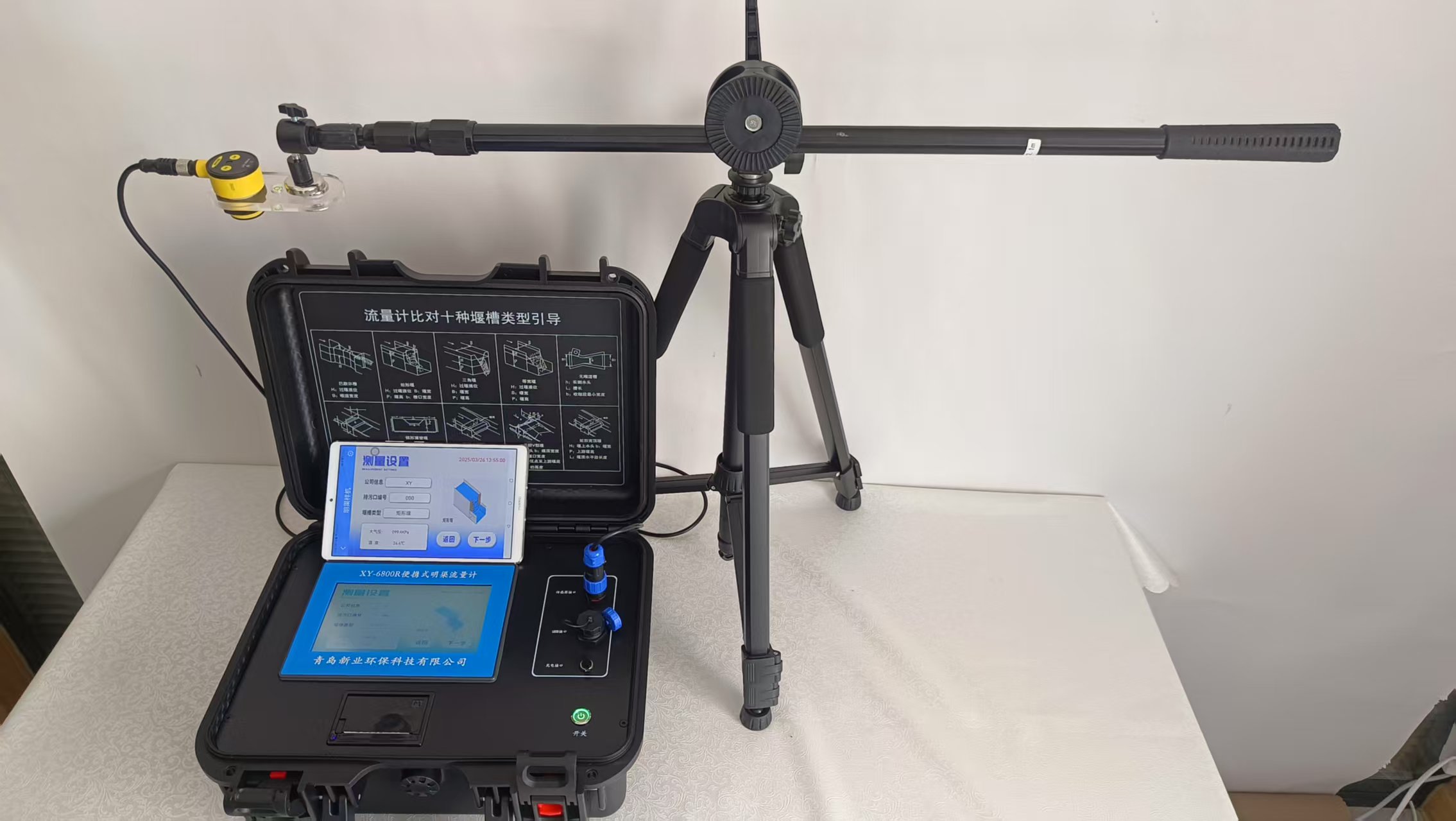

便攜式明渠流量計比對裝置的核心技術指標為液位測量差≤0.1mm，符合《水污染源在線監測系統驗收技術規范》（HJ354-2019）要求。該精度通過高分辨率傳感器（磁致伸縮或超聲波技術）實現，配合24位高精度采集芯片，能夠捕捉0.1mm級微小液位變化。

超聲波明渠流量計作為固定監測設備，同樣需滿足同等精度要求。兩種設備的組合使用，為工業廢水排放監管、水利灌溉渠道監測等場景提供雙重數據保障。

比對實施規范

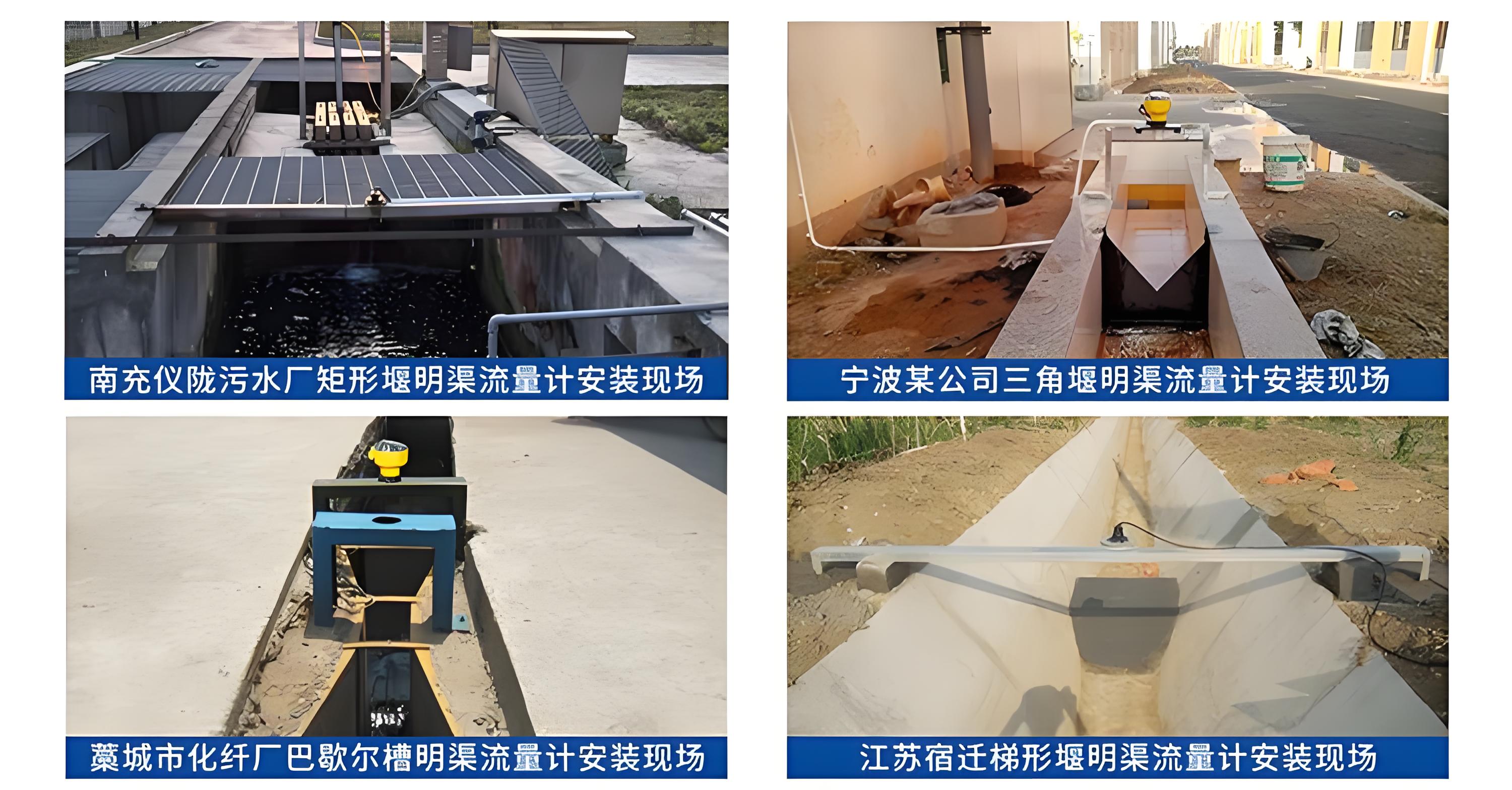

1. 設備安裝要求

• 將便攜式裝置與超聲波流量計傳感器安裝在同一水位觀測斷面

• 垂直固定于明渠穩流段，避免湍流干擾

• 傳感器需與渠底保持適當距離，防止量程超限

2. 液位誤差比對流程

• 同步啟動設備，待液位波動穩定（＜±0.05mm）后開始記錄

• 每2分鐘采集一組數據（Hi?為便攜式值，Hi?為超聲波值）

• 連續記錄6組數據（總時長12分鐘）

• 計算單次誤差：Hi=|Hi?-Hi?|，取6組中的最大值maxHi作為判定結果

3. 驗收標準
   最大液位誤差maxHi≤0.1mm方可通過驗收。實際案例顯示，某污水處理廠驗收中測得最大誤差為0.08mm，達標。

應用優勢與注意事項

雙重驗證價值：

• 可識別固定流量計因傳感器污染（如藻類覆蓋）導致的誤差

• 自動生成標準化報告，包含液位變化曲線和誤差峰值標注

• 滿足《明渠堰槽流量計計量檢定規程》（JJG(水利)004-2015）要求

使用建議：

• 避免在泡沫或懸浮物密集區域測量

• 便攜裝置需每季度校準一次

• 選擇續航≥16小時的設備保障野外作業

• 支持數據遠程傳輸，快速生成驗收報告

結語

高精度便攜式比對裝置與超聲波明渠流量計的配合使用，構成了完整的水流量監測解決方案。這種"移動+固定"的雙重驗證模式，既保證了監測數據的可靠性，又為環保執法和水利管理提供了技術支撐，是實現水資源精準管控的重要工具。
