【產品簡介】深圳聚一搏淺析多層土壤溫濕度監測站的功能特點

JYB-DTS導管式土壤墑情監測站是一款多層、高精度、高靈敏度的土壤水分溫度測量儀器，采用FDR原理，根據監測儀發出的電磁波在不同介電系數物質中的頻率變化測得各土層的濕度，利用高精度數字溫度傳感器，測量各土層溫度?？蓛戎娩囯姵兀商峁㏑S485輸出或通過4G無線網絡傳輸數據至物聯網數據平臺，實時用電腦和手機查看數據，方便快捷，極大的滿足了各方面使用的需求。

【適用領域】

適用于節水農業灌溉、溫室大棚蔬菜、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。

【功能特點】

●傳感器具有功耗低，體積小，安裝操作及維護簡單等特點。

●具備多深度水分、溫度變化測量能力，標準節點：10cm、20cm、30cm、40cm深度，實時監測，快捷方便；

●采用優質塑料管，可防老化，更耐土壤中酸堿鹽的腐蝕；

●用環氧樹脂做為密封材料，可長期浸泡水中而不會發生滲漏；

●測量精度高，性能可靠，可調整標定系數，適用于多種土質；

●根據需求支持RS485數字輸出，以及GPRS無線網絡數據傳輸；

●具有電源線、信號線多向防誤接保護。

本傳感器適用于節水農業灌溉、溫室大棚蔬菜、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。

技術參數 ：

安裝位置：

土墑情監測站（點）應具有代表性，能夠代表主要作物和所在區域的典型土壤，采集的指標能夠反映當地實際情況。

應根據當地的土壤類型、種植結構和地形地貌條件，綜合確定墑情監測站（點）的布設。因此，原則上應選取區域內種植作物和土壤類別代表面積代表性地塊，土壤和地形條件變化大的地區，還應考慮地形地貌條件和信息傳輸的信號要求，盡量選取地形平坦的代表性地塊。

監測站（點）應布置在距代表性地塊邊緣、路邊20m 左右且平整的地塊，應避開低洼易積水的地方，且同溝漕和供水渠道保持50m 以上的距離，避免溝渠水側滲對土壤含水量產生影響。

山丘區代表性地塊，其面積應大于1 畝，并應設在坡面比降較小而面積較大的地塊中，不應設在溝底和坡度大的地塊；平原區代表性地塊，其面積應大于10 畝，并設在平整且不易積水的地塊。為保持墑情監測資料的一致性和連續性，監測位置應相對穩定，一經確定不得隨意改變。

安裝方法及注意事項

1.用取土鉆打孔，雙手緊握手把并順時針下壓轉動；

2.鉆滿土鉆后拔出并清理土鉆，重復此過程直至符合深度；

3.將傳感器放入到已經打好的孔洞中，放入、取出應順利。如果不順利，請再用取土鉆將不順利的地方擴一下孔；

4.準備好泥漿，泥漿不能太稀也不能太稠，將泥漿倒入孔洞中，大約到孔洞的一半，然后將傳感器插入孔洞中，左右旋轉傳感器，讓泥漿在傳感器周圍均勻分布；

5.當傳感器安裝到合適的深度時（地平面和傳感器的0cm點在一個水平面上），安裝孔周圍會累積溢出的一些泥漿，此時安裝完成；

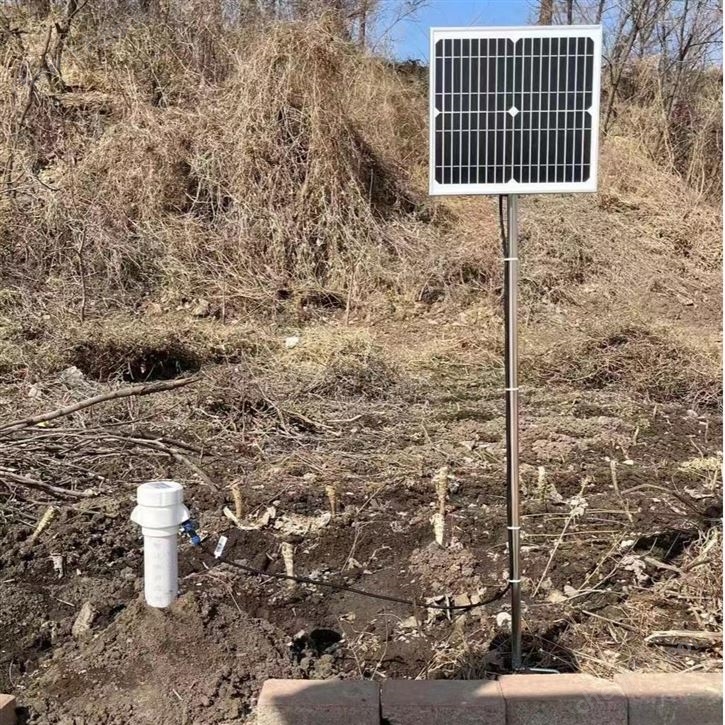

6.太陽能板傾斜約45°角對準南方安裝，讓其接受太陽光的照射，支架安裝完畢后，將太陽能板連接線上的防水插頭與墑情儀上的電源數據接口連接。

安裝注意事項：

1打孔應垂直向下；

2孔深在安裝深度的基礎上再增加5cm，以保證安裝底部有足夠的空間壓縮空氣；

3嚴禁用重物敲打墑情儀；

4確認墑情儀開關按鈕打開，儀器在工作。

【云端服務器云平臺/手機客戶端】:

聚一搏云平臺基于物聯網及云計算技術，能夠為用戶提供多終端（PC端、Web物聯網瀏覽終端、手機客戶端等）數據瀏覽功能，同時提供監測設備遠程交互、數據處理、儲存、統計、分析、報警、信息發布等服務。

該平臺以集中式分區化的方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過這種方式，用戶可以不受時間、地點限制對監控目標進行實時監控、管理和接收報警信息。

具有數據采集、數據存儲、數據處理、數據分析、數據（可視化）展現、監測預警多端平臺實時顯示等功能，災害預警/山洪預警/邊坡檢測/水庫預警等功能。

數據查詢功能：對監測的各子系統的生態監測數據進行采集、質控、計算、存儲、和分析統計；對監測數據進行可視化展示；對各個監測子系統運行狀態進行監控、維護和動態管理。支持任意時間段的各類實時數據、歷史數據的查詢、導出、打印功能。

數據統計分析功能：支持單要素統計功能：可按年、月、日、小時、10分鐘或任意時間段進行單要素大值、最小值、平均值的統計。

數據圖表功能：根據采集的數據可以形成實時曲線，并可以以柱形圖直觀的方式呈現，數據報表導出EXCEL格式。

數據視頻疊加功能：支持數據與?？狄曨l監控疊加融合
