1 概述

CDZ8 電動機運行參數測試儀是依據 GB12497-2006《三相異步電動機經濟運行》及《煤礦安全規程》而設計的。該測試儀是根據國家節能減排的要求，運用的檢測、信號分析等技術，采用了大規模集成電路，集多項的電動機測試技術科研成果的高科技、多功能測試分析儀表。可在線快速檢測、計算、顯示測試的各項數據，解決了電能監測的測試難題，國內同類儀表的技術空白，深受各技術監測、能源監測部門的青睞。

主要技術和特點

儀器采用大屏幕彩色觸摸液晶顯示器，顯示信息量大，內裝大容量聚合物鋰離子電池可連續工作8小時，隨機配熱敏打印機，信息存儲量大，數據輸出接口有RS232和電腦連接，測試完畢后可將數據通訊到電腦，通過配備的分析處理軟件進行處理。

1.1 型號及其含義

1.2 型式

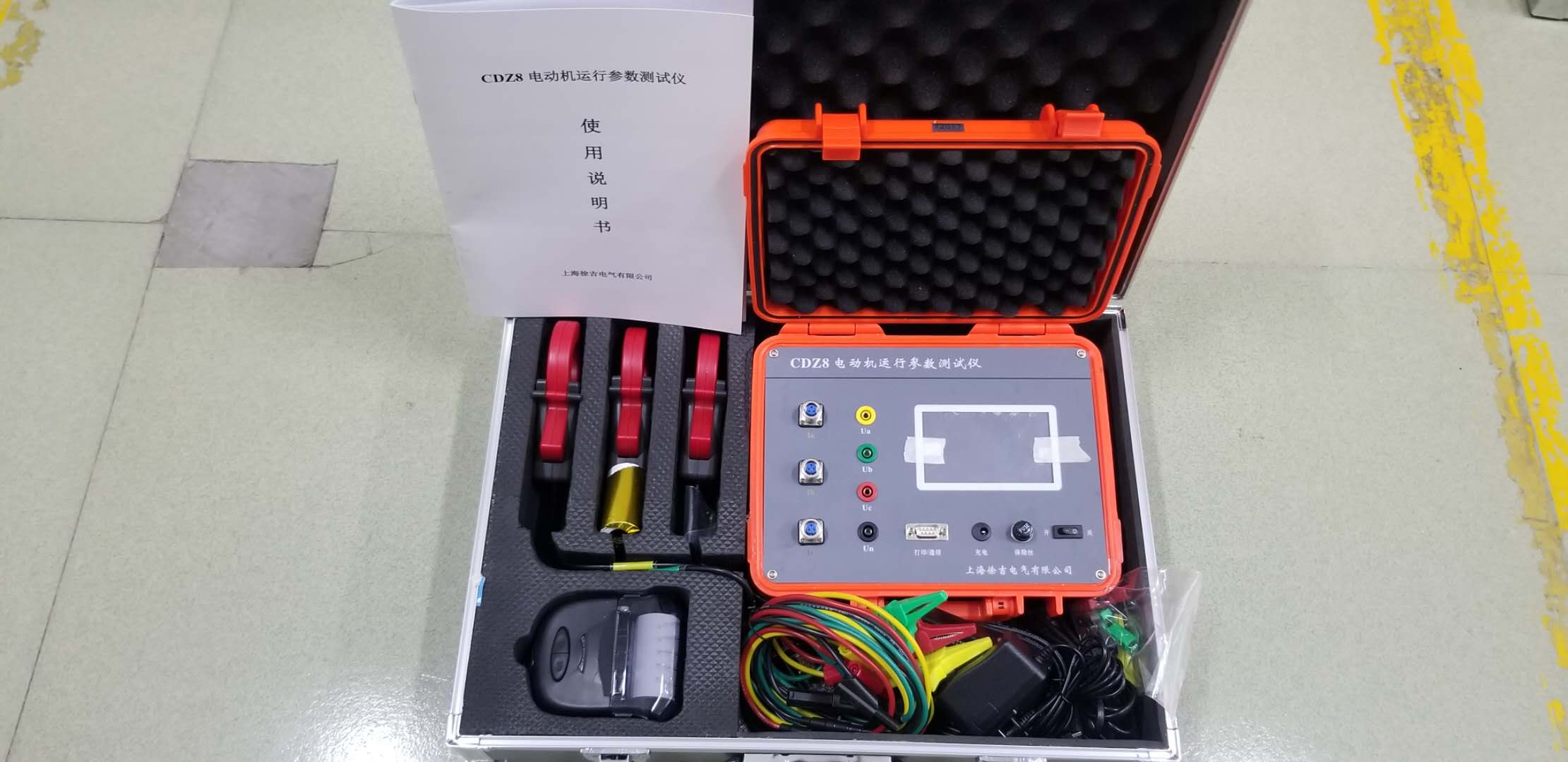

礦用一般型便攜式設備，標志為：KY。測試儀由電流互感探頭、電壓互感探頭等組成，電壓互感探頭在主機內部，電流互感探頭與主機距離不超過3米。

1.3 儀器使用條件

5) 使用溫度： 0℃～40℃ ；

6) 相對濕度：≤98%；

7) 大氣壓力： 80 kPa～116 kPa；

4）無顯著振動和沖擊的場合；

5) 無破壞絕緣的腐蝕性氣體的場所；

6）無瓦斯、煤塵爆炸性危險場所。

1.4 電源

電源采用兩節 3.7V、2Ah 的錳酸鋰蓄電池串聯，型號為 LIR22650MⅡSB，額定電壓 7.4V。

2 主要性能指標

2.1 量程范圍：

2.2 主機結構指標

1) 外形尺寸：277╳227╳99 mm；

2) 重量：≤3kg；

3）外殼材料：ABS 工程塑料。
