電流體打印（ElectrohydrodynamicJetPrinting，EHDPrinting）以“電場-流體”耦合為核心，能在亞微米尺度上完成高分辨率圖案化。然而，只有當毫瓦級控制信號被放大到足以驅動帶電射流時，微滴才能突破表面張力束縛并形成穩定泰勒錐。高壓放大器正是這一能量躍遷的“隱形閥門”，其輸出精度直接決定線寬、厚度乃至功能材料的電學性能。

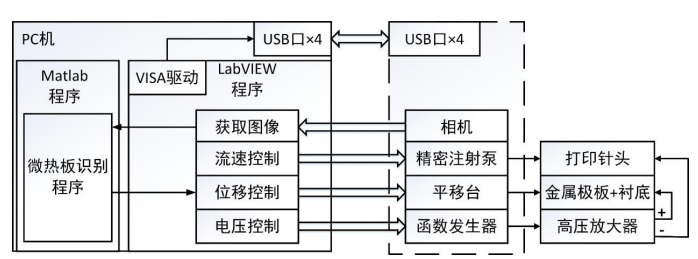

　　圖：高壓放大器在EHD微滴打印系統設計中的應用

　　二、作用機理

　　能量放大與波形保真

　　函數源產生的低壓信號經高壓放大器提升至百伏甚至千伏量級，同時保持上升沿<1μs，確保射流啟動-斷裂過程可重復；THD<0.3%，防止高次諧波造成衛星滴。

　　動態阻抗匹配

　　噴嘴-基板間隙在打印過程中因液面下降、溫度漂移而改變等效電容。現代功放內置實時反饋環路，可在10ms內調整輸出阻抗，將反射功率壓至-15dB以下，維持電場恒定。

　　三、系統級集成

　　典型打印鏈路：PC→D/A卡→高壓放大器→打印頭→高速視覺閉環→運動臺。功放與視覺系統時鐘同步（抖動<20ns），實現“脈沖-位置”鎖相，令相鄰液滴搭接減小誤差。

　　圖：ATA-7000系列高壓放大器在EHD打印電子點膠技術中的應用

　　四、創新應用案例

　　柔性透明導電膜

　　采用ATA-7000系列高壓放大器（±20kV,100kHz）驅動銀納米線墨水，在PET基底上打印線寬2μm、方阻<10Ω/□的網格，透過率>90%，用于折疊屏觸控層。

　　微發光二極管（μLED）巨量轉移

　　功放輸出kHz脈沖群，使粘附性差異膠體在芯片與臨時載體間完成選擇性轉移，轉移良率>99.99%。

　　生物活體打印

　　通過微滴打印活細胞時，功放以亞毫秒脈沖維持<50V/mm電場強度，避免細胞膜電穿孔，存活率保持在95%以上。

　　3D微結構共形打印

　　在曲面基底上，功放與五軸運動臺實時通訊，動態調整輸出電壓補償曲率變化，成功實現曲率半徑1mm的共形天線陣列。

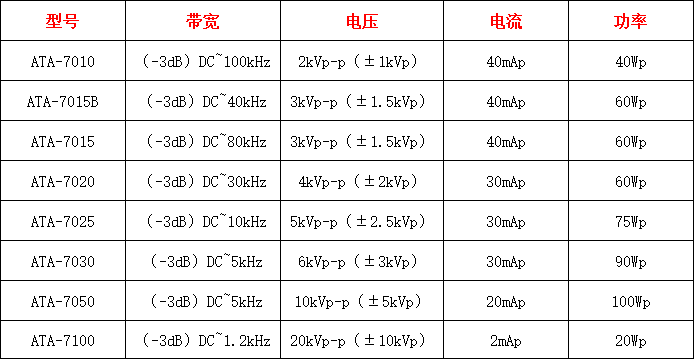

　　圖：ATA-7000系列高壓放大器指標參數

　　下一代高壓放大器將在千伏級輸出的同時將噪聲密度降至nV/√Hz級，結合AI驅動的波形預測算法，預計可在未來實現亞微米級“像素”直寫，為柔性集成系統、生物芯片及量子器件打印開辟全新路徑。
