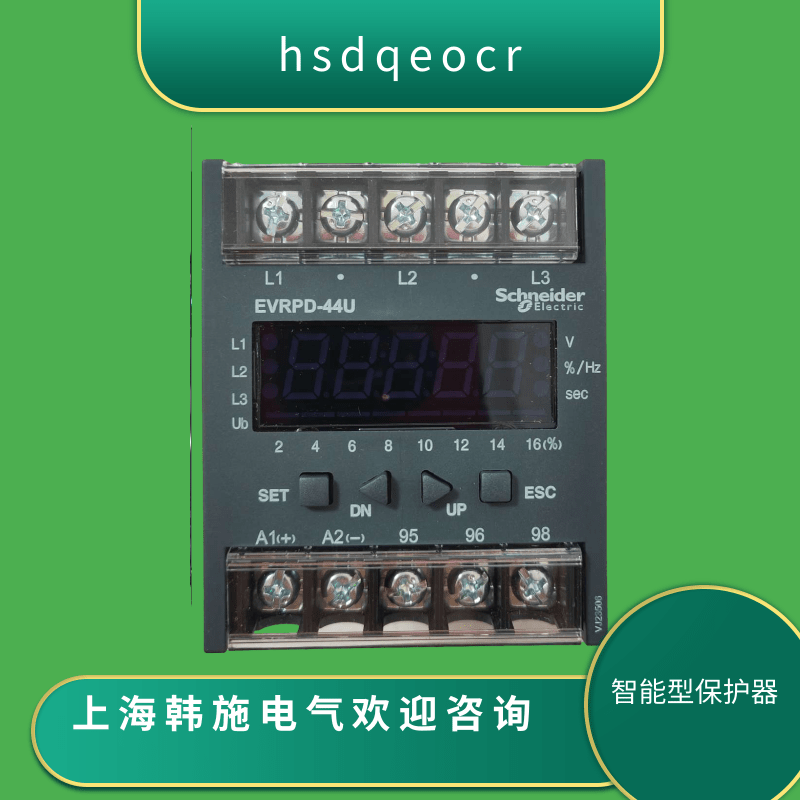

EVRPD-44U電壓保護器是一款新型電動機保護設備，采用顯示面板操作，極數為3P，適用于440V電壓，支持面板式安裝。其材質為PA66，溫控范圍為-30-80℃，運行溫度范圍為-20∽+60℃，保存溫度為-40∽+85℃。本產品不支持加工定制，由施耐德（原韓國三和）生產。具有的保護功能，確保電動機穩定運行。如果您對EVRPD-44U電壓保護器有興趣，或需要更多詳細信息，歡迎聯系我們，獲取更多信息和定制化報價

EVRPD-44U 是一款由韓國施耐德電氣（原韓國三和 SAMWHA）生產的數字型電壓保護繼電器，屬于 EOCR 系列電動機保護器產品線。它主要用于工業電氣系統中對電壓異常進行監測和保護，保障設備安全運行。主要特點和規格如下：

一、核心功能與特性

多重保護功能

過電壓與欠電壓保護：可同時監測并保護電路免受過高或過低電壓的損害。

逆相保護：防止電機因電源相序錯誤而反轉運行

缺相保護：在電源缺失一相時及時動作

電壓不平衡保護：監測三相電壓的平衡性，防止因不平衡導致的設備損壞

智能化與便捷性：

數字化設計：基于 MCU 和 ASIC 的密集型設計，提供高精度電壓測量（誤差 ±1%），支持總諧波失真率(THDv)和頻率測量

寬電壓范圍：保護電壓范圍寬廣，適用于 100-480V AC 系統 (50/60Hz)

旋鈕操作與顯示：升級的操作面板和旋鈕設計，便于精準設置參數；7段LED顯示三相線間電壓，條形圖顯示負載率

自診斷與記錄：具備自診斷功能，可提示故障狀態（如過/欠壓）；記錄動作履歷和總運行時間

復位方式靈活：支持手動復位、電動復位和自動復位（自動復位時間可設置）

可靠性與安裝

高可靠性：設計精巧、動作可靠準確，采用高質量材料和工藝，具備出色的抗震、防塵、防潮性能

安裝便捷：支持 35mm DIN 導軌安裝或配電盤安裝，產品尺寸小巧，節省空間

觸點規格：配置 1 個 SPDT（單刀雙擲）輸出觸點

二、主要技術參數

   參數項                     規格值/描述

保護功能    過壓、欠壓、逆相、缺相、不平衡

額定工作電壓    AC/DC 100-240V (控制電源)

主電路電壓    高 600V AC

保護電壓范圍    100-480V AC

電壓測量精度    ±1%

觸點容量    250V AC, 3A

安裝方式    35mm DIN 導軌或面板安裝

防護等級    具備抗震、防塵、防潮性能

復位方式    手動/電動/自動 (時間可設)

三、典型應用場景

廣泛應用于需要保障電機及電氣設備電壓穩定的工業領域，包括：

石化、化工、電力、市政、油氣、冶金行業

發電設備、輸電線路、電動機驅動系統、控制系統

適用于替代老型號如 EVPD-440NZ5
