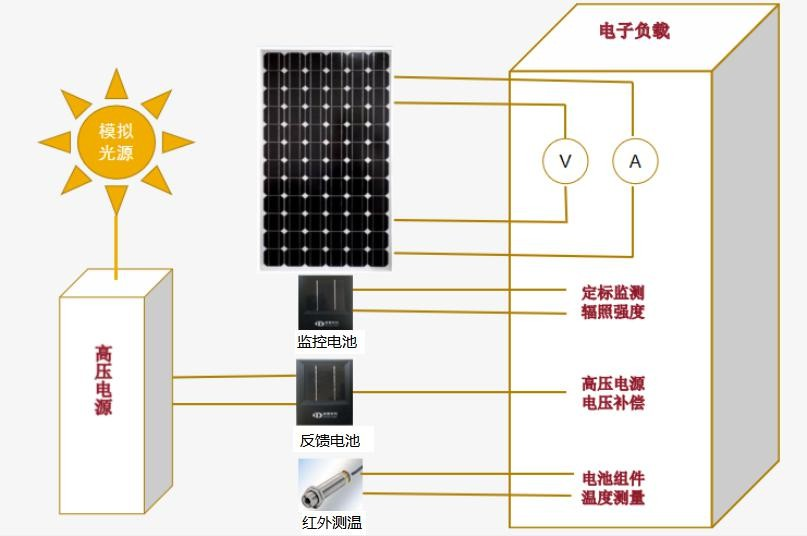

模擬光源在高壓電源的驅動下閃光，并持續一定的時間（通常：10-100ms），光伏組件在光照條件下產生一定的電流與電壓；
而電子負載和被測光伏組件形成一個完整回路，在計算機及軟件的控制下，根據測試的需要，動態地與光伏電池連接或斷開，以便準確地測試光伏電池的開路電壓、短路電流，并描繪電池I-V特性曲線整個過程，測試最佳工作點功率及工作點電壓和電流。
電子負載通常為多量程負載，可以根據被測電池板的參數范圍，選擇最恰當的檔位，以便實現測試數據的精準化。

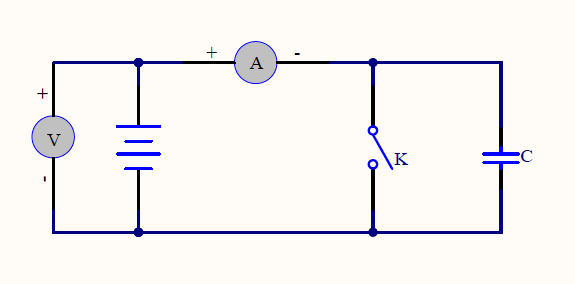

工作原理：
① 測試前K閉合，Vc=0；
② 測試開始時，電流流經K，I=ISC;
③ K打開，開始向電容C充電，Vc上升，I下降；
④ 直到Vc=VOC，I=0;
⑤ 測試結束。

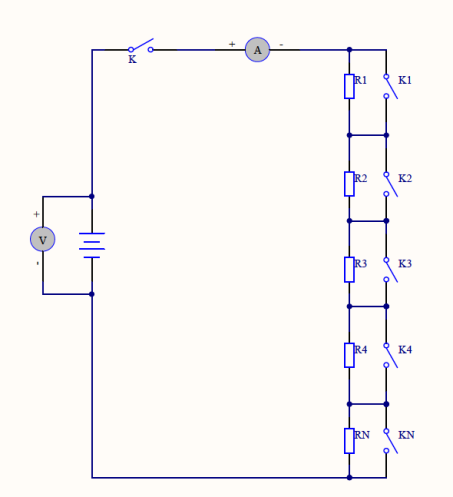

工作原理：
① 測試開始前，K閉合，K1~Kn全部閉合；
② 測試開始，I=Isc；
③ K1~Kn按照事先規定的順序開啟/閉合，I逐漸減小，V逐漸上升；
④ 直到全部都開啟，最后K開啟，I=0，V=Voc；
⑤ 這個順序也可以反過來。
工作原理：
① 測試前，K閉合，Vg=15V，Q全部導通，Rds≈0；
② 測試開始，I=Isc，V≈0；
③ Vg逐漸減小，Q逐漸關閉，Rds上升，I減小，V上升；
④ 結束時，Rds≈∞，V=Voc，I=0；
⑤ 上述過程可以反過來。

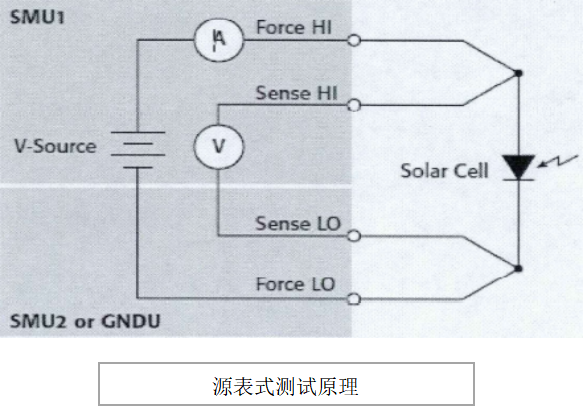

四象限源表測試原理：
在太陽能電池兩端外加一個可精準調節的偏壓，正負方向與太陽能電池光生電壓相反，這樣外加偏壓就是起了抵消太陽能電池產生的光電壓的作用。同時我們還能測量回路中的電流。太陽能電池IV特性測試是在標準光照測試條件下進行的。四象限源表被設置為一個電壓掃描輸出并測量相應的電流值。根據開路電壓的大小，我們可以調整電壓的步幅，比如每次步進0.02V或者0.01V。
當外加偏壓為0時，這時回路就相當于短路，但是由于電池內部也是有阻抗的，測試得到的電流不是無窮大而是有一個有限值，這就是短路電流；調節電壓源大小，當測試得到電流正好為0時，外接電壓則正好等于電池電壓，稱之為開路電壓。
四象限源表不僅可以精準測試太陽能電池亮場IV特性，而且方便測試測試暗場IV特性，加負電壓測試漏電流，暗場正電壓負電流。

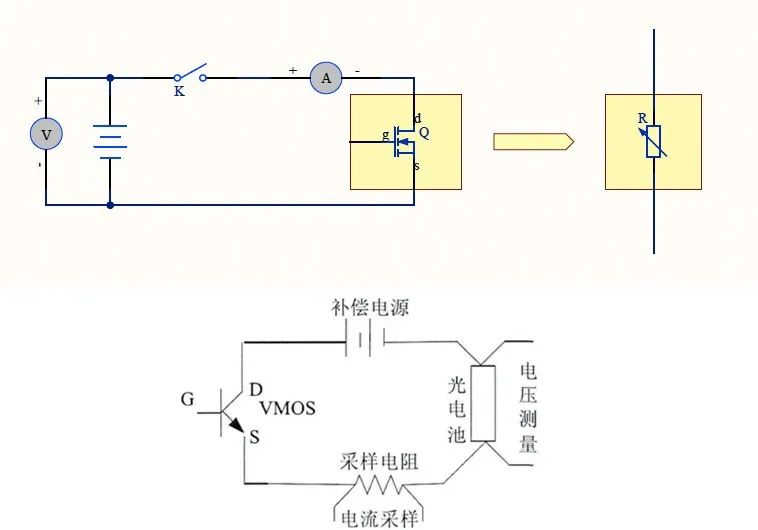

可編程阻性電子負載是當下主流負載技術，下面著重講解一下該負載技術的幾種主流應用場景及基本原理：

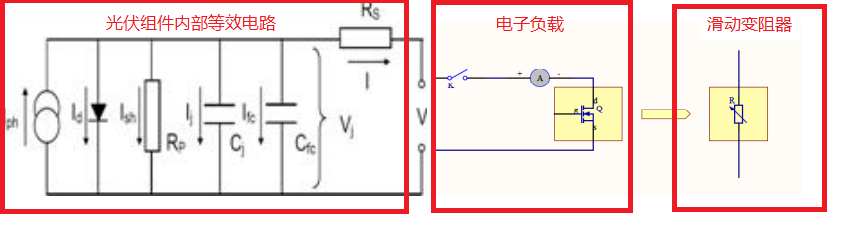

可編程阻性電子負載可以理解等效為一個：滑動變阻器，后續的描述中用滑動變阻器代替電子負載。
工作原理簡述：

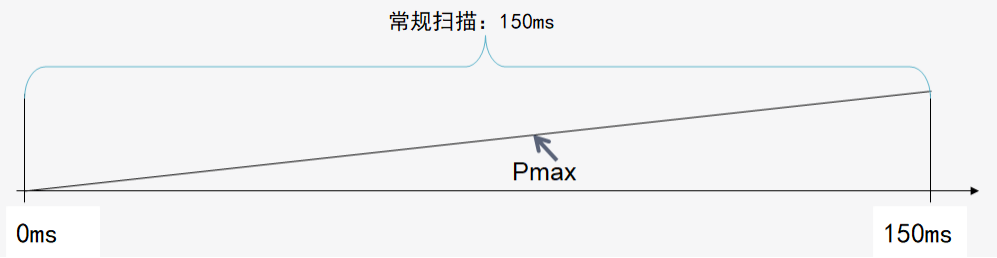

① 滑動變阻器勻速滑動，不同時間段的電壓變化率（dV/dt）相同；
② 阻值從0滑動到無窮大（∞），該過程測試I-V參數變化為：起始短路狀態，電流最大（Isc），電壓為0，最終斷路狀態，電流為0，電壓從0逐漸升高到電壓最高（Voc），這也就是我們通常所說I-V掃描模式；
③ 阻值從無窮大（∞）滑動到0，此過程測試I-V參數變化為：起始開路狀態，電流為0，電壓最大（Voc），最終短路狀態，電流最大（Isc），電壓為0，這也就是我們通常所說的V-I掃描模式；
④ 應用場景：容性不強的普通單多晶光伏組件I-V測試；
工作原理簡述：
① 滑動變阻器非勻速滑動，在短路及開路兩個端點處，因只測試Isc與Voc兩個值，因此，滑動變阻器可以快速滑動，以便節省出足夠的時間，在最大功率點附近，滑動速度放緩，用于降低在最大功率點的電壓變化率（dV/dt），該測試方式，不同時間段的電壓變化率（dV/dt）不相同；
② 阻值的變化過程同線性掃描模式，可以從0到無窮大（∞），也可以從無窮大（∞）變化為0，實現I-V與V-I的掃描方式隨意切換；

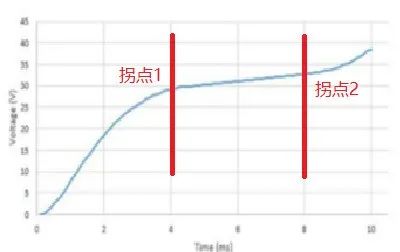

③ 為適應不同光伏組件類型及版型的精準測量，建議拐點1與拐點2可以開放；
④ 應用場景：容性較強的PERC光伏組件I-V測試；
工作原理簡述：
① 滑動變阻器非勻速滑動，在短路及開路處，滑動變阻器快速滑動，在最大功率點附近，滑動到一定阻值（r1），停留一段時間（ms級別），再繼續滑動到下一個阻值（r2），再停留一段時間，依次往復，該測試方式，不同時間段的電壓變化率（dV/dt）不相同，停留時間內dV/dt=0；
② 阻值的變化過程同線性掃描模式，可以從0到無窮大（∞），也可以從無窮大（∞）變化為0，實現I-V與V-I的掃描隨意切換；
③ 該測試方法原理類似離散式阻性電子負載，非連續，容易錯過最大功率點，對標版的依賴性較強，建議長脈沖疊加該方法使用；
工作原理簡述：
① 在一次雙光過程中，電子負載完成I-V與V-I的雙向掃描測試，輸出兩組IV曲線，并可以通過比較驗證容性是否克服，若有磁滯偏離現象，則通過算法輸出綜合數據；
② 在單方向掃描過程中可以采用線性掃描也可以采用非線性掃描模式；
③ 該測試方法對脈沖寬度要求較高：設定脈寬的2倍；
④ 該測試方法的綜合數據是依據正反掃算法得來，非實測；
⑤ 應用場景：容性很強的HJT、TopCon光伏組件I-V測試；
工作原理簡述：
① 設置分段測試次數（舉例：5次），則是把電壓（V）平均分為5段，每段只測試其中一段IV曲線，完成所有的測試后，再擬合成完整的最終曲線及數據；
② 在單方向掃描過程中可以采用線性掃描也可以采用非線性掃描模式；
③ 該測試方法的依據被測樣品的容性強弱，對測試次數差異較大，PERC在6-8分段，IBC在30-50分段，HJT、TopCon：50-60分段也無法有效克服容性；
④ 應用場景：實驗室、三方機構，工廠不適用；
逐次逼近（SAT）測試模式
工作原理簡述：
① 第1-2次閃光完成完整的I-V（電阻變化：0-∞）與V-I（電阻變化：∞-0）測試；
② 分別得到最大功率點所在位置范圍R1、R2（此時的R1、R2值未必是精準的最大功率點）；
③ 第3-4次閃光依據2）中得到的R1、R2值，在一定范圍內，完成包含R1、R2的局部I-V（電阻變化：Ra-Rb）與V-I（電阻變化：Rb-Ra）測試，此時的dV減少，dt不變，并比較正反掃測試得到的兩組數據的差異，比較是否在設定的允差范圍內，若是，則測試停止，若否，繼續下面步驟；
④ 第3-4次閃光分別得到最新的最大功率點所在位置范圍R3、R4（此時的R3、R4值也未必是精準的最大功率點），依次重復1-3步驟，直到正反向掃描符合設定的閾值范圍，則測試完成；
⑤ 在單方向掃描過程中可以采用線性掃描也可以采用非線性掃描模式；
⑥ 該測試方法對客戶開放閾值設定、系統自動測試，不依賴標版、不依賴脈寬，在較少的閃光次數（HJT：8-10次、TopCon：4-6次）可以有效克服HJT、TopCon容性，做到精確測試；
⑦ 應用場景：檢測機構、企業研發實驗室、三方機構；
穩態光源太陽能組掃描測試模式
持續最大功率點跟蹤（MPPT）測試：
運用微擾算法，測試過程中不斷地反饋修正太陽能電池的最大功率點位置，使電池長時間保持在最大功率放電狀態，放電過程實時監控輸出功率，通過設定測試時長和掃描間隔時間采集記錄最大功率隨時間變化的值和P-t曲線。
動態IV測試：
在最大功率點附近接近Vmp位置，設定一個電壓值V，在這個電壓條件下，一直采樣對應的電流值I，直到該電流I穩定了，則計算對應的P值，再去變換另一電壓值，循環往復，直到計算出來最大功率Pmax。
線性掃描(LCS/LVS):
常用的激勵方式。算法控制電子負載產生一個高度線性、斜率恒定的電流(LCS)或電壓(LVS)變化。例如，在 LCS 模式下，電流Iload(t)=K*t(K是斜率，單位 A/s)。這個受控的、已知的、快速的擾動是整個算法的基礎。
為什么線性?
線性掃描簡化了后續的數學處理。對于電容效應，IC=CdV/dt。在 LCS 中，dI/dt 是常數dV/dt 雖然不一定是常數，但其變化相對可控；在 LVS 中，dV/dt 是常數，dI/dt的變化可控。這比隨機或階躍擾動更容易建模和分析。
算法設定參數:
算法需要精確設定掃描的起始點(通常接近 0V 或 0A)、終止點(略大于預期 Voc 或 lsc)、掃描速度/斜率(K)和總掃描時間(Tsweep)這些參數的選擇是算法成功的關鍵。
