MAD943F煤安隔爆電動法蘭式蝶閥應用案例

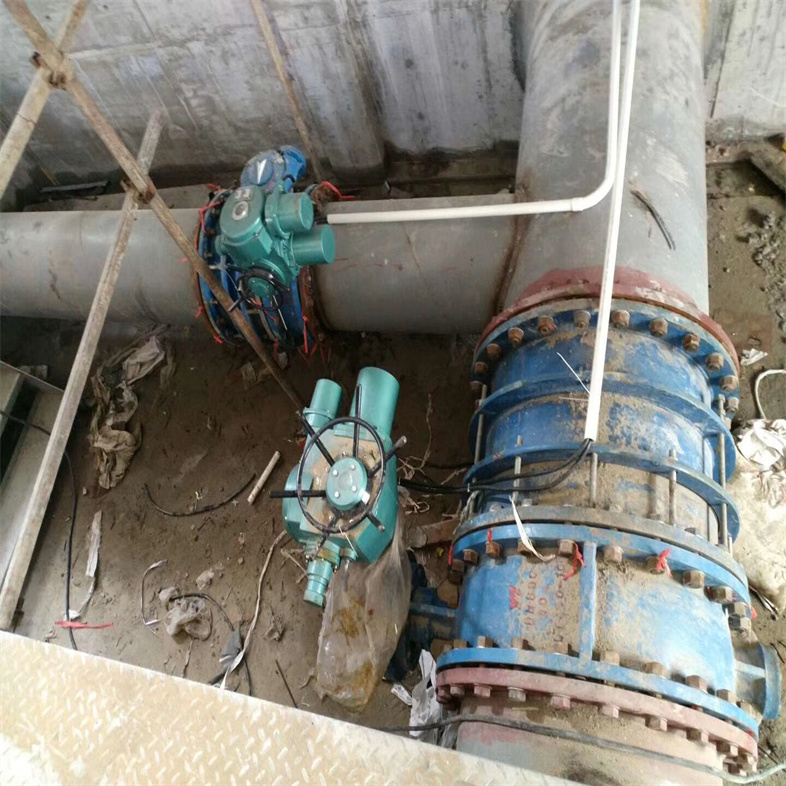

電動蝶閥作為現代工業自動化系統中的關鍵部件，其安裝和調試對于系統的穩定運行至關重要。本文詳細解析其安裝步驟與要點，幫助用戶解決安裝難題。電動蝶閥通過接收電源信號來精準控制蝶閥的開啟與關閉，并配備手動控制裝置以應對可能出現的電源故障。其連接方式多樣，包括法蘭式和對夾式等。而在密封方面，電動蝶閥采用橡膠密封和金屬密封，以確保可靠的密封性能和靈活的安裝。在地面瓦斯抽采站場地新建 1 座瓦斯抽采泵站，站內設置 1 套高負壓瓦 斯抽采系統， 配套2 臺水環真空泵，1 臺工作、1 臺備用。瓦斯抽采設備安裝 地點海拔標高：+1365.500m。

第2章 MAD943F煤安隔爆電動法蘭式蝶閥應用案例標準和規范

《工業閥門  壓力試驗》 (GB/T 13927-2022) 《工業閥門  標志》 (GB/T 12220-2015)

《金屬閥門 結構長度》 (GB/T 12221-2005）  《鋼制閥門  一般要求》 (GB/T 12224-2015）

《通用閥門  碳素鋼鍛件技術條件》 (GB/T 12228-2006) 《通用閥門  球墨鑄鐵件技術條件》 (GB/T 12227-2005) 《通用閥門  碳素鋼鑄件技術條件》 (GB/T 12229-2005) 《隔爆型閥門電動裝置技術條件》 (GB/T 24922-2010)

《閥門的檢驗和試驗》 (GB/T 26480-2011)

《工業閥門  供貨要求》 (JB/T 7928-2014) ——現行國家、行業的其它有關標準

投標廠商所使用的的標準、規范均應是投標前一個月的有效版本。 第 3 章 管路閥門技術要求

1.瓦斯管路電動閥門配置 ZB 型礦用隔爆型閥門電動裝置，采用分體式結 構，必須 具有就地、遠程兩種控制方式，就地控制在閥體上帶有開關旋鈕，就 地可開關操作，遠 程控制通過無源開關觸點4～20mA 調節信號輸入，實現遠程 開關或調節，必須配套具有 煤安標志的礦用隔爆型閥門電動裝置。所有閥門電 動裝置的性能參數及性能指標應符合 GB/T 24922-2010 的規定。

2.礦用隔爆型閥門電動裝置輸出的最大扭矩不應對閥門造成破壞，輸出的 最小扭矩 能保證閥門的正常開啟，閥門輸出扭矩在現場可調。礦用隔爆型閥門 電動裝置必須提供 過力矩保護、行程保護、電機過熱保護、機械限位等功能。 配套電機必須取得防爆合格 證和 MA 煤安證，防護等級不低于 IP55。

3.閥門須具有現場操作功能，通過切換開關切換至本地控制，用戶在現場 通過裝置 上的按鍵可以進行就地操作，包括開閥、關閥、參數設置等。

4.閥門電動裝置應可通過總線方式以及非總線方式實現遠方操作。

5.所選設備應保證效率高、運行經濟、工作穩定、安全可靠、使用壽命長。

? MAD943F煤安隔爆電動法蘭式蝶閥應用案例連接與密封方式

電動蝶閥的連接方式靈活多變，其中，法蘭式和對夾式是兩種常見的連接方式。在密封方面，該蝶閥主要采用橡膠密封和金屬密封兩種形式，確保了其密封性能的可靠性。電動蝶閥采用多樣化的連接方式如法蘭式和對夾式，以及橡膠和金屬密封，以確保可靠的密封性能和靈活的安裝。

02MAD943F煤安隔爆電動法蘭式蝶閥應用案例電動執行器的作用

? MAD943F煤安隔爆電動法蘭式蝶閥應用案例設計與功能

電動執行器是高性能蝶閥中的重要組成部分，它負責驅動閥門的開啟和關閉。通過電動執行器的精確控制，可以實現對多種介質的精準調節和高效控制。電動執行器通過電機和精密齒輪組實現閥門的自動控制，有效提升蝶閥的操控效率和安全性，適用于蒸汽、液體、氣體以及腐蝕性介質等多種場合。
電動防爆蝶閥的結構形式有：三偏心結構和單偏心結構，密封形式有：金屬密封和軟密封結構。電動防爆蝶閥接形式分為法蘭式和對夾式兩種。在溫度低于150度以內可選用四氟密封蝶閥，高溫工況可選用三偏心硬密封閥體。防爆型電動蝶閥可主要應用于食品，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。電動防爆蝶閥在食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、MAD943F煤安隔爆電動法蘭式蝶閥應用案例 產品特點

1、設計新穎、合理、結構好，重量輕，啟閉快。
2、操力矩小，操作方便，省力靈巧。
3、可以多種位置安裝，維修方便。
4、密封件可以替換，密封性能良好達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用時間長等特點。

三、MAD943F煤安隔爆電動法蘭式蝶閥應用案例 主要設計標準

四、MAD943F煤安隔爆電動法蘭式蝶閥應用案例 執行器主要技術參數

五、電動防爆蝶閥 主要零件材料

六、電動防爆蝶閥 主要性能規范

七、電動防爆蝶閥 外形圖

八、電動防爆蝶閥 安裝連接尺寸

03MAD943F煤安隔爆電動法蘭式蝶閥應用案例安裝與調試

? 1.安裝步驟與挑戰

在安裝過程中，我們首先需要確保電動執行器的各項部件都已完好無損，并且與蝶閥的接口匹配。接下來，按照操作指南，逐步進行安裝，確保每個環節都準確無誤。安裝過程中，需確保各組件完好，并匹配正確的連接方式，以應對不同場合的安裝需求。對于不同尺寸的連接軸需使用轉接套以保證連接性。

在安裝過程中，我們面臨一個挑戰：電動執行器的連接軸尺寸為17，而蝶閥的連接軸尺寸為11。由于這兩個尺寸不一致，我們需要使用一個11轉17的轉接套來進行連接。安裝時，首先將轉接套置于蝶閥的連接軸上，然后將蝶閥與電動執行器相連接，并確保所有固定螺絲都已擰緊。整個安裝過程都必須嚴格遵循ISO5211標準，以確保安裝的正確性和安全性。

? 2.測試與確認

在完成電動執行器與蝶閥的連接后，我們接下來需要對電動蝶閥進行全面的測試。這一步驟至關重要，旨在確保電動蝶閥能夠正常、安全地運行。安裝后的測試是確保蝶閥正常運行的關鍵步驟。測試內容包括檢查閥門的開關功能、反饋信號，以及設備的耐用性，以確保其適用于復雜工況。

在測試過程中，我們將檢查電動蝶閥的各項功能，如開關動作是否順暢、反饋信號是否準確等。同時，我們還將對電動蝶閥的耐用性和穩定性進行評估，以確保其在實際應用中能夠滿足各種復雜工況的需求。通過這一系列的測試，我們將全面了解電動蝶閥的性能表現，為后續的使用和維護提供有力的支持。

在完成電動執行器與蝶閥的連接后，我們需進一步確認其功能是否正常。首先，打開電動執行器的電機盒蓋，盒蓋內附有接線圖，可依據此圖將閥門的線路逐一連接。其中，123端口負責三線控制，而456端口則用于反饋。

接著，我們進行電源接通測試。在測試開位時，打開電源開關，觀察電動執行器頂端的指示針是否向開啟方向轉動。同時，確認電源開指示燈是否亮起，以及執行器指針是否指向OPEN位置。若此時蝶閥閥板能順利達到全開位置，則說明閥門開位功能正常。

類似地，在測試關位時，我們關閉電源開關，并注意電動執行器指示針是否向關閉方向轉動。同時，觀察電源關指示燈是否亮起，以及執行器指針是否指向SHUT位置。若蝶閥閥板能準確關閉至全關位置，則說明閥門關位功能同樣正常。

通過以上步驟的測試與確認，我們可以判斷閥門的安裝與接線均無問題，確保了電動蝶閥能夠安全、有效地投入使用。

MAD943F煤安隔爆電動法蘭式蝶閥應用案例安裝前準備與步驟

▍ 安裝前準備

在安裝電動蝶閥之前，務必要 仔細核對蝶閥規格、型號，以確保其與管道系統的設計要求一致。需要確認的重要參數包括公稱通徑、公稱壓力以及適用溫度等。全面檢查電動蝶閥的各個零部件，如蝶板、密封圈、閥桿以及電動執行器等，確保其完好無損、形狀規整，無任何變形或損傷。此外，還要 收集并整理好安裝過程中所需的各種工具，例如扳手、螺絲刀，以及墊片和密封材料等。最后，清潔管道安裝現場，保證管道兩端連接部位平坦且光滑，清除可能存在的雜物、油污和銹跡等雜質。

▍ 安裝步驟詳解

閥門本體安裝是電動蝶閥安裝的核心步驟。需要將電動蝶閥依照正確的流體方向置入管道之中，注意檢查閥體上的流向箭頭，確保介質流向與箭頭方向一致。若為對夾式電動蝶閥，應先將兩片法蘭焊接至管道兩側，再將閥門置于兩法蘭之間，并擰緊螺栓；對于法蘭式電動蝶閥，則直接將閥門的法蘭與管道上的法蘭通過螺栓相連結，需確保螺栓對稱擰緊，以保證安裝的嚴密與穩固。

接下來， 電動執行器安裝需要遵循電動執行器的安裝指南，將其穩妥地安裝在蝶閥的閥桿上。通常需要借助聯軸器或其他連接件來確保閥桿與執行器輸出軸的同心連接，以保證連接的穩固性，防止松動。在安裝過程中，應適當調整執行器的位置與角度，以便于操作與維護，同時確保電氣接線的便捷接入控制系統。

對于 電氣線路連接，必須參照電動執行器的電氣接線圖，將電源線、控制線等正確接入相應的接線端子中。需仔細核對接線的顏色與編號，以確保無誤，避免因接錯線而導致的設備損壞或功能失常。接線完畢后，應仔細檢查線路連接的穩固性，防范松動或短路等潛在風險。

最后，安裝完畢后，需要對電動蝶閥進行全面的 調試與測試。首先，手動操作電動執行器，檢驗蝶閥的啟閉靈活性，觀察其有無卡澀或異常阻力；接通電源后，通過控制系統遠程操控電動蝶閥，進行多次的全開與全關動作試驗，以觀察其動作的精準性與迅速性，以及是否能夠按照設定的信號進行開度控制；同時，檢查閥門在啟閉過程中的密封性，可采用打壓試驗或其他檢測方法，確保無泄漏現象。

02MAD943F煤安隔爆電動法蘭式蝶閥應用案例操作規范與維護保養

▍ 操作規范

在操作電動蝶閥時，必須 遵循既定的操作規程，以防范因誤操作而引發的設備損害或安全事件。操作人員需精通電動蝶閥的控制原理及操作方法，并熟知閥門開度與流量、壓力等參數間的關聯，從而確保能夠精準地調控閥門的開啟幅度。為了防止因急速啟閉而引發的水錘效應，電動蝶閥的啟閉過程應平緩進行，特別是在大口徑管道或高壓力系統中，更應謹慎控制閥門的啟閉速度。此外，嚴禁在閥門啟閉過程中對電動執行器施加任何外力，以防干擾閥門的正常運作或造成執行器的損壞。

▍ 維護保養要點

為了確保電動蝶閥的長期穩定運行，應 定期對設備進行全面檢查，包括閥門的密封性能是否完好、閥桿的靈活性如何、電動執行器的工作狀態是否穩定等。一旦發現任何異常，如密封不嚴、閥桿卡澀或執行器故障，必須立即著手進行維修或更換相關部件。同時，需要定期 清潔閥門表面和內部的雜物、污垢，以防止結垢和腐蝕。對于那些容易結垢或遭受腐蝕的介質，應依據實際情況增加清洗的頻次。此外，潤滑管理也是設備維護重要一環，電動執行器的潤滑油是確保其長期穩定運行的關鍵。因此，必須定期對潤滑油進行檢查，并依據需要更換新的潤滑油， 以保證執行器始終處于良好的潤滑狀態，從而延長其使用壽命。

03MAD943F煤安隔爆電動法蘭式蝶閥應用案例環境適應性與安全要點

▍ 環境適應性

電動蝶閥的 最佳安裝環境應為干燥且通風良好的地方，盡量避免潮濕、粉塵、高溫或腐蝕性氣體的影響。若必須安裝在惡劣環境下，務必采取相應防護措施，例如安裝防護罩或通風設備，以保障閥門和執行器的完好。同時，安裝時需考慮操作和維護的便捷性，確保周圍有充足空間，便于進行檢修、調試及零部件更換等工作。

▍ 安全要點

在進行電動蝶閥的安裝、調試及維護工作時，務必 先切斷電源，并采取必要的安全預防措施，例如設置警示牌、指派專人進行監護，以避免因誤操作而引發的觸電事故。對于那些涉及高溫、高壓或有毒有害物質管道系統的電動蝶閥操作，必須嚴格遵循相關的安全規范，同時佩戴齊全的防護裝備，如安全帽、防護手套以及防護眼鏡等，以 確保操作人員的人身安全不受威脅。
