一、 便攜式ATS錄波儀的簡介

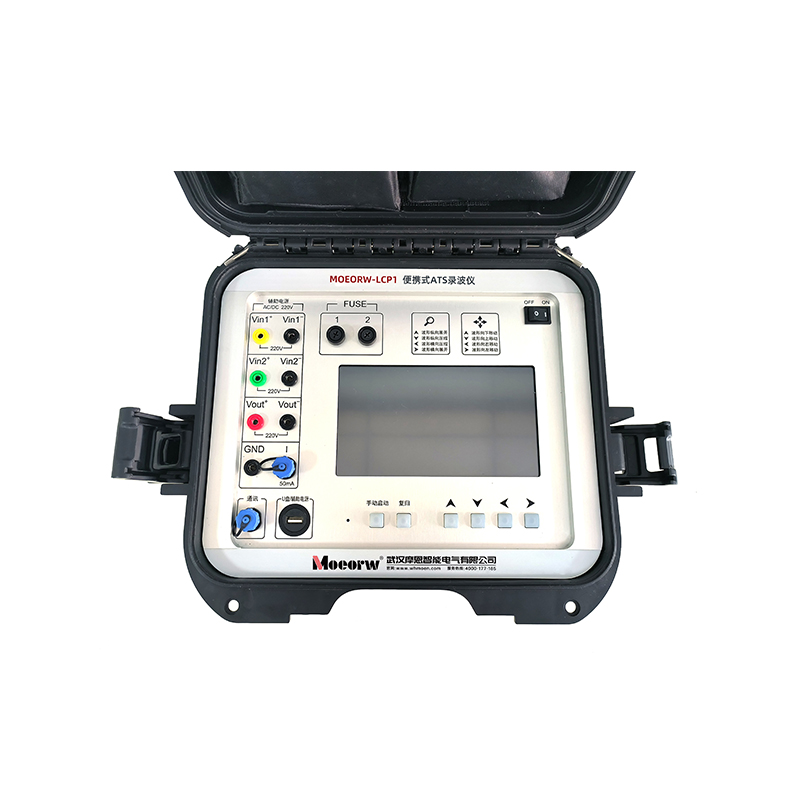

便攜式ATS錄波儀，是針對自動轉換開關電器設計的集成了實時監測、事件錄波的智能儀表。監測裝置采用高性能MCU，基于RTOS操作系統，高效、可靠地實現了數據采集、處理、傳輸、存儲功能。

錄波儀配備上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。軟件包運行于Windows平臺，通過RS485連接監測裝置。提供實時監視、參數設置、通道校準、數據分析等功能。

主要功能包括：

故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。

實時監測：最多可接入4路模擬量。錄波儀實時計算模擬量有效值，派生量（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路）、矢量圖。有效值可以實時傳輸給上位機。

二、便攜式ATS錄波儀的功能特征

電氣隔離4路模擬量同步采樣：

輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。

采樣頻率：

模擬量同步采樣頻率：5kHz。

實時有效值計算：

錄波儀對模擬通道進行無延遲的有效值計算，交流量RMS每20ms生成一點。

實時派生量計算：

最多可定義8個派生量，包括頻率、有功、無功等多個類型。派生量計算無延遲。

對接入通道、派生量實時監視，多種故障啟動方式：

在任何運行狀態下，根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形，斷電可保持3~5秒用于記錄斷電波形。故障記錄總存儲容量32MB。如果連接了上位機（PC機），錄波儀即時通知上位機。

實時監測：

實時諧波分析、實時波形顯示、矢量圖畫面。

7＂TTF顯示屏；

分辨率為800×480；

串行口通訊 RS-485；

U盤記錄文件復制；

PC軟件運行于Windows平臺，通過串行口連接，提供實時監視、參數設置、數據分析等功能。

三、便攜式ATS錄波儀的技術規格
