如何使用瑞士WYLER電子水平儀檢測導軌的直線度？

1、水平儀的工作原理及其應用：

水平儀，特別是氣泡型水平儀，其核心部件是水準管。這個水準管通常由玻璃制成，其內壁呈現出一個特定的曲率半徑，管內填充了液體。當水平儀發生傾斜時，水準管中的氣泡會朝向升高的一側移動，從而清晰地顯示出水平面的位置。水準管的曲率半徑對水平儀的精度有著決定性的影響：曲率半徑越大，分辨率越高；反之，曲率半徑越小，分辨率則越低。在機械制造和儀表制造領域，水平儀被廣泛應用于測量各種設備的傾斜角、導軌的平面度和直線度，以及設備安裝時的水平位置和垂直位置。特別值得一提的是，在測量垂直度時，磁性水平儀能夠方便地吸附在垂直的工作面上，進行精確的測量。

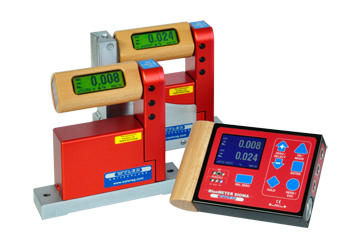

瑞士WYLER Bluelevel電子水平儀內置高精度傾斜傳感器，比氣泡式水平儀精度高，數值更快穩定。

2、氣泡型水平儀的組成部分及其形狀詳解

氣泡型水平儀，其關鍵部件包括水準管，通常由玻璃精制而成，內壁呈現出特定的曲率半徑，并充滿液體。此外，水平儀還包含其他重要部分，它們的形狀和功能各不相同，共同構成了這一精密的測量工具。

3、種類

在工業領域，氣泡型水平儀根據其靈敏度（或感度）的不同，可分為多種類型。

將水平儀放置在1米長的直規或橋板上，若一端點顯示出靈敏度差異，例如靈敏度為0.01 mm/m，這即意味著直規或橋板的兩端點存在0.01毫米的高低落差，換算成角度差異，相當于兩端點相差2秒。

4、氣泡型水平儀的讀法

氣泡型水平儀的主氣泡管上均勻分布著刻度線，其中兩條較長的刻度線被視為基準刻度線，它們之間的氣泡長度即為標準長度。由于溫度變化會影響氣泡長度，因此單純依據氣泡某端位置讀取數據并不準確，而應關注氣泡兩端刻度變化來讀取數據。
在讀取氣泡型水平儀數據時，通常以氣泡移動方向來確定讀取符號：氣泡向右移動時讀作“+”，向左移動時讀作“-”。為確保準確讀取，眼睛應位于主氣泡管的正上方，并耐心等待氣泡靜止后再進行小心讀取。例如：

5、氣泡型水平儀的調零方法

在使用氣泡型水平儀進行測量前，若需確保絕對水平的準確性，則必須進行調零操作。那么，如何進行調零呢？以下是一個具體的操作示例：
首先，將水平儀平穩地放置在被測物體上，此時顯示的狀態為①；接著，將水平儀保持原地不動，旋轉180度后，其顯示狀態變為②。若水平儀在旋轉前后顯示的狀態一致，則說明無需進行調零。
例2：當水平儀靜置于被測物體上，其顯示狀態為①；隨后，在不移動水平儀的情況下，將其旋轉180度，此時顯示狀態變為②。若發現水平儀在旋轉前后狀態存在差異，那么就需要進行手動調零操作。
狀態①時，水平儀的讀數為-0.02，而狀態②時的讀數為+0.02。為了進行手動調零，我們需要將這兩種狀態下的讀數相加，然后取其一半。計算得出，（+0.02-0.02）/2=0，這意味著我們需要將水平儀手動調整至狀態③，以確保準確度。

6、平面的檢測與直線度的計算方法：

如何使用瑞士WYLER電子水平儀檢測導軌的直線度？

以氣泡型水平儀為例，我們檢測了一條長度為2500mm的長導軌的直線度。該水平儀的精度為0.02mm/m，同時使用的橋板長度L為500mm。
（1）首先，確保被測導軌面清潔無塵，接著將氣泡型水平儀穩固地置于橋板上，并輕放在導軌的一端。等待氣泡穩定后，仔細讀取并記錄下初始位置的數值。隨后，按照橋板的長度L為500mm的間距，逐步移動橋板并讀取每一位置的數值，同樣進行記錄。
（2）接下來，我們需要記錄下各個位置的水平儀數據。

（注意：在實際操作中，應詳細記錄每個位置的數值，以便后續分析。此處僅為示例，具體數據需根據實際情況填寫。）


根據先前所記錄的各測點數值，可將其以簡潔直觀的符號形式呈現如下（單位：微米）：
