應用領域　　流量測量技術與儀表的應用大致有以下幾個領域。

1、工業生產過程

　　流量儀表是過程自動化儀表與裝置中的大類儀表之一，它被廣泛適用于冶金、電力、煤炭、化工、石油、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。

2、能源計量

　　能源分為一次能源（煤炭、原油、煤層氣、石油氣和天然氣）、二次能源（電力、焦炭、人工燃?xì)狻⒊善酚汀⒁夯蜌狻⒄羝┘拜d能工質（壓縮空氣、氧、氮、氫、水）等。能源計量是科學管理能源，實現節能降耗，提高經濟效益的重要手段。流量儀表是能源計量儀表的重要組成部分，水、人工燃?xì)狻⑻烊粴狻⒄羝陀推愤@些常用的能源都使用著數量極其龐大的，它們是能源管理和經濟核算*的工具。

3、環境保護工程

　　煙氣，廢液、污水等的排放嚴重污染大氣和水資源，嚴重威脅人類生存環境。國家把可持續發展列為國策，環境保護將是21世紀的zui大課題。空氣和水的污染要得到控制，必須加強管理，而管理的基礎是污染量的定量控制，在煙氣排放、污水、廢氣處理量方面有著不可替代的位置。

　　中國是以煤為主要能源的國家，全國有上百萬個煙囪不停地向大氣排放煙氣。煙氣排放控制是*污染的重要項目，每個煙囪必須是安裝煙氣分析儀表和，組成連櫝排放監視系統。煙氣的流量沆量有很大因難，它的難度為煙囪尺寸大且形狀不規則，氣體組分變化不定，流速范圍大，臟污，灰塵，腐蝕，高溫，無直管段等。

4、交通運輸

　　有五種方式：鐵路公路、航空、水運和管道運輸。其中管道運輸雖早已有之，但應用并不普遍。隨著環保問題的突出，管道運輸?shù)奶攸c(diǎn)引起人們的重視。管道運輸必須裝備，它是控制、分配和調度的眼睛，亦是安全監沒和經濟核算的*工具。

5、生物制藥

　　21世紀將迎來生命科學的世紀，以生物技術為特征的產業將獲得迅速發展。生物技術中需監測計量的物質很多，如血液，尿液等；醫藥行業對各種醫藥配方，液體制劑成分的控制流量儀表也是不和或缺的。儀表開發的難度極大，品種繁多。

6、科學實驗

　　科學實驗需要的不但數量多，且品種極其繁雜。據統計100多種中很大一部分是應科研之需用的，它們并不批量生產，在市面出售，許多科研機構和大企業皆設專門小組研制的。

7、海洋、江河湖泊

　　這些領域?yàn)槌ㄩ_流道，一般需檢測流速，然后推算流量。流速計和所依據的物理原理及流體力學基礎是共通的但是儀表原理及結構以及使用前提有很大差別。

常見

　　流量測量方法和儀表的種類繁多，分類方法也很多。至今為止，可供工業用的流量儀表種類達60種之多。品種如此之多的原因就在于至今還沒找到一種對任何流體、任何量程、任何流動狀態以及任何使用條件都適用的流量儀表。

　　這60多種流量儀表，每種產品都有它特定的適用性，也都有它的局限性。按測量對象劃分就有封閉管道和明渠兩大類；按測量目的又可分為總量測量和流量測量，其儀表分別稱作總量表和。

此外，按測量原理可分為如下幾個大類：

　　1、力學原理：屬于此類原理的儀表有利用伯努利定理的差壓式、轉子式；利用動量定理的沖量式、可動管式；利用牛頓第二定律的直接質量式；利用流體動量原理的靶式；利用角動量定理的渦輪式；利用流體振蕩原理的旋渦式、渦街式；利用總靜壓力差的皮托管式以及容積式和堰、槽式等等。

　　2、電學原理：用于此類原理的儀表有電磁式、差動電容式、電感式、應變電阻式等。

　　3、聲學原理：利用聲學原理進行流量測量的有超聲波式．聲學式（沖擊波式）等。

　　4、熱學原理：利用熱學原理測量流量的有熱量式、直接量熱式、間接量熱式等。

　　5、光學原理：激光式、光電式等是屬于此類原理的儀表。

　　6、原子物理原理：核磁共振式、核輻射式等是屬于此類原理的儀表．

　　7、其它原理：有標記原理（示蹤原理、核磁共振原理）、相關原理等。

　　本文按照目前zui流行、zui廣泛的分類法分別來闡述各種的原理、特點、應用概況及國內外的發揮在那情況：

1、差壓式

　　差壓式是根據安裝于管道中流量檢測件與流體相互作用產生的差壓，已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。

　　差壓式由一次裝置（檢測件）和二次裝置（差壓轉換器和流量顯示儀表）組成。通常以檢測件形式對差壓式分類，如孔板、文丘里、均速管、皮托管原理式-畢托巴等。

　　二次裝置為各種機械、電子、機電一體式差壓計,差壓變送器及流量顯示儀表。它已發展為三化（系列化、通用化及標準化）程度很高的、種類規格龐雜的一大類儀表，它既可測量流量參數，也可測量其它參數（如壓力、物位、密度等）。

　　差壓式的檢測件按其作用原理可分為：節流裝置、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。

　　檢測件又可按其標準化程度分為二大類：標準的和非標準的。

　　所謂標準檢測件是只要按照標準文件設計、制造、安裝和使用，無須經實流標定即可確定其流量值和估算測量誤差。

　　非標準檢測件是成熟程度較差的，尚未列入標準中的檢測件。

差壓式是一類應用zui廣泛的，在各類流量儀表中其使用量占居*。近年來，由于各種新型的問世，它的使用量百分?jǐn)?shù)逐漸下降，但目前仍是zui重要的一類。

　　差壓式流體體積流量公式為：

　　v=aA √2/j（p-q）

　　v--體積

　　j--液體密度

　　a--流量系數，與流道尺寸 取壓方式和流速公布有關

　　A--孔板開孔面積

　　p-q--壓力差

　　優點：

　　（1）應用zui多的孔板式結構牢固，性能穩定可靠，使用壽命長；

　　（2）應用范圍廣泛，至今尚無任何一類可與之相比擬；

　　（3）檢測件與變送器、顯示儀表分別由不同廠家生產，便于規模經濟生產。

　　缺點：

　　（1）測量精度普遍偏低；

　　（2）范圍度比，一般僅3:1~4:1；

　　（3）現場安裝條件要求高；

　　（4）壓損大（指孔板、噴嘴等）。

　　注：一種新型產品：引進美國航天*而開發的平衡，這種的測量精度是傳統節流裝置的5-10倍，*壓力損失1/3。壓力恢復快2倍，zui小直管段可以小至1.5D，安裝和使用方便，大大減少流體運行的能力消耗。

　　應用概況：

　　差壓式應用范圍特別廣泛。在封閉管道的流量測量中各種對象都有應用。如流體方面：單相、混相、潔凈、臟污、粘性流等；工作狀態方面：常壓、高壓、真空、常溫、高溫、低溫等；管徑方面：從幾mm到幾m；流動條件方面：亞音速、音速、脈動流等。它在各工業部門的用量約占全部用量的1/4~1/3。

　　1、常用標準節流裝置（孔板）、（噴嘴）、（文丘利管）。

　　2、常用非標準節流裝置有（雙重孔板）、（圓缺孔板）、（1/4圓噴嘴）和（文丘利噴嘴）。

　　3、孔板常用取壓方法有（角接取壓）、（法蘭取壓），其它方法有（理論取壓）、（徑距取壓）和（管接取壓）。

　　4、標準孔板蘭取壓法，上下游取壓孔中心距孔板前后端面的間距均為（25.4±0.8）mm，也叫1英寸法蘭取壓。

　　5、1151變送器的工作電源范圍（12）vdc到（45）vdc，負載從（0）歐姆到（1650）歐姆。

　　6、1151dp4e變送器的測量范圍是（0～6.2）到（0～37.4）kpa。

　　7、1151差壓變送器的zui大正遷移量為（500%），zui大負遷移量為（600%）。

　　8、管道內的流體速度，一般情況下，在（管道中心線）處的流速zui大，在（管壁）處的流速等于零。

　　9、若（雷諾數）相同，流體的運動就是相似的。

　　10、當充滿管道的流體流經節流裝置時，流束將在（縮口）處發生（局部收縮），從而使（流速）增加，而（靜壓力）降低。

　　11、1151差壓變送器采用可變電容作為敏感元件，當差壓增加時，測量膜片發生位移，于是低壓側的電容量（增加），高壓側的電容量（減少）

　　12、1151差壓變送器的zui小調校量程使用時，則zui大負荷遷移為量程的（600%），zui大正遷移為（500%），如果在1151的zui大調校量程使用時，則zui大負遷移為（100%），正遷移為（0%）。

　　13、1151差壓變送器的精度為（±0.2%）和（±0.25%）。　注：大差壓變送器為±0.25%

　　14、常用的流量單位、體積流量為（m3/h）、（t/h），質量流量為（kg/h）、（t/h），標準狀態下氣體體積流量為（nm3/h）。

　　15、用孔板測量蒸汽流量，設計時，蒸汽的密度為4.0kg/m3，而實際工作時的密度為3kg/m3，則實際指示流量是設計流量的（0.866）倍。

　　16、用孔板測量氣氨流量，設計壓力為0.2mpa（表壓），溫度為20℃，而實際壓力為0.15mpa（表壓），溫度為30℃，則實際指示流量是設計流量的（0.897）倍。

　　17、節流孔板前的直管段一般要求（10）d，孔板后的直管段一般要求（5）d，為了正確測量，孔板前的直管段為（30～50）d，特別是孔板前有泵或調節閥時更是如此。

　　18、為了使孔板的流量系數α趨向定值，流體的雷諾數應大于（界限雷諾數）。

　　19、在孔板加工的技術要求中，上游平面應和孔板中心線（垂直），不應有（可見傷痕），上游面和下游面應（平行），上游入口邊緣應（銳利無毛刺和傷痕）。

2、浮子

　　浮子，又稱轉子，是變面積式的一種。在一根由下向上擴大的垂直錐管中，圓形橫截面的浮子的重力是由液體動力承受的，從而使浮子可以在錐管內自由地上升和下降。

　　浮子是僅次于差壓式應用范圍zui寬廣的一類，特別在小、微流量方面有舉足輕重的作用。

　　80年代中期，日本、西歐、美國的銷售金額占流量儀表的15%~20%。中國產量1990年估計在12~14萬臺，其中95%以上為玻璃錐管浮子。

　　特點：

　　（1）玻璃錐管浮子結構簡單，使用方便，缺點是耐壓力低，有玻璃管易碎的較大風險；

　　（2）適用于小管徑和低流速；

　　（3）壓力損失較低。

3、容積式

　　容積式，又稱定排量，簡稱PD，在流量儀表中是精度zui高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據測量室逐次重復地充滿和排放該體積部分流體的次數來測量流體體積總量。

　　容積式按其測量元件分類，可分為橢圓齒輪、刮板、雙轉子、旋轉活塞、往復活塞、圓盤、液封轉筒式、濕式氣量計及膜式氣量計等。

　　優點：

　　（1）計量精度高；

        （2）安裝管道條件對計量精度沒有影響；

3）可用于高粘度液體的測量；

　　（4）范圍度寬；

　　（5）直讀式儀表無需外部能源可直接獲得累計總量，清晰明了，操作簡便。

　　缺點：

　　（1）結果復雜，體積龐大；

　　（2）被測介質種類、口徑、介質工作狀態局限性較大：

　　（3）不適用于高、低溫場合；

　　（4）大部分儀表只適用于潔凈單相流體；

　　（5）產生噪聲及振動。

　　應用概況：

　　容積式與差壓式、浮子并列為三類使用量zui大的，常應用于昂貴介質（油品、天然氣等）的總量測量。

　　工業發達國家近年P(guān)D（不包括家用煤氣表和家用水表）的銷售金額占流量儀表的13%~23%；中國約占20%，1990年產量（不包括家用煤氣表）估計為34萬臺，其中橢圓齒輪式和腰輪式分別約占70%和20%。

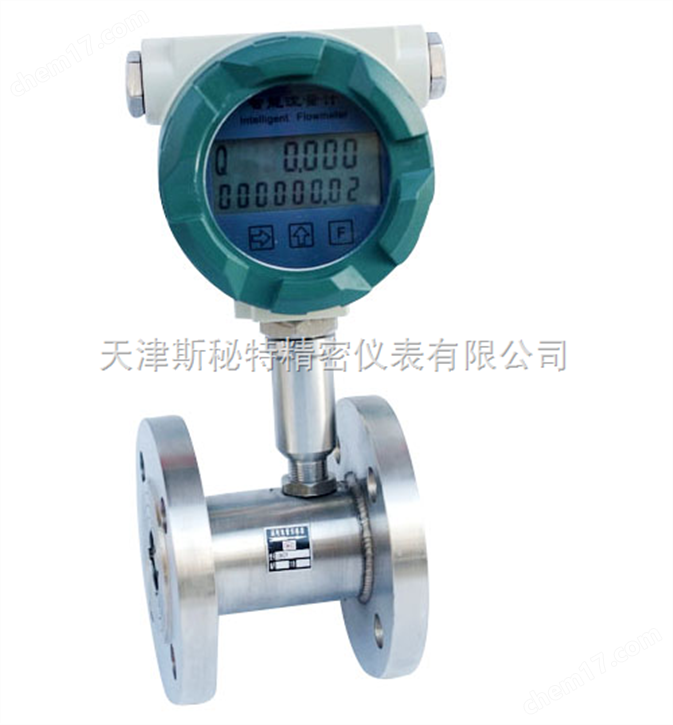

4、渦輪

　　渦輪，是速度式中的主要種類，它采用多葉片的轉子（渦輪）感受流體平均流速，從而推導出流量或總量的儀表。一般它由傳感器和顯示儀兩部分組成，也可做成整體式。

　　渦輪和容積式、科里奧利質量稱為中三類重復性、精度*的產品，作為類型之一，其產品已發展為多品種、多系列批量生產的規模。

　　優點：

　　（1）高精度，在所有中，屬于zui的；

　　（2）重復性好；

　　（3）元零點漂移，抗*力好；

　　（4）范圍度寬；

　　（5）結構緊湊。

　　缺點：

　　（1）不能長期保持校準特性；

　　（2）流體物性對流量特性有較大影響。

　　應用概況：

　　渦輪在以下一些測量對象獲得廣泛應用：石油、有機液體、無機液、液化氣、天然氣和低溫流體統在歐洲和美國，渦輪在用量上是僅次于孔板的天然計量儀表，僅荷蘭在天然氣管線上就采用了2600多臺各種尺寸，壓力從0.8~6.5MPa的氣體渦輪，它們已成為優良的天然氣計量儀表。

5、電磁

　　電磁是根據法拉弟電磁感應定律制成的一種測量導電性液體的儀表。

　　電磁有一系列優良特性，可以解決其它不易應用的問題，如臟污流、腐蝕流的測量。

　　70、80年代電磁流量在技術上有重大突破，使它成為應用廣泛的一類，在流量儀表中其使用量百分?jǐn)?shù)不斷上升。

　　優點：

　　（1）測量通道是段光滑直管，不會阻塞，適用于測量含固體顆粒的液固二相流體，如紙漿、泥漿、污水等：

　　（2）不產生流量檢測所造成的壓力損失，節能效果好：

　　（3）所測得體積流量實際上不受流體密度、粘度、溫度、壓力和電導率變化的明顯影響：

　　（4）流量范圍大，口徑范圍寬：

        （5）可應用腐蝕性流體。 缺點：

　　（1）不能測量電導率很低的液體，如石油制品；

　　（2）不能測量氣體、蒸汽和含有較大氣泡的液體；

　　（3）不能用于較高溫度。

　　應用概況：

　　電磁應用領域廣泛，大口徑儀表較多應用于給排水工程；中小口徑常用于高要求或難測場合，如鋼鐵工業高爐風口冷卻水控制，造紙工業測量紙漿液和黑液，化學工業的強腐蝕液，有色冶金工業的礦漿；小口徑、微小口徑常用于醫藥工業、食品工業、生物化學等有衛生要求的場所。

　　技術參數：

　　儀表精度：管道式0.5級、1.0級；插入式2.5級

　　測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

　　流速范圍：0.2～8m/s

　　工作壓力：1.6MPa

　　環境溫度：-40℃～+50℃

　　介質溫度：聚四氟乙烯襯里≤180℃

　　橡膠材質襯里≤65℃

　　防爆標志：ExmibdⅡBT4

　　防爆證號：GYB01349

　　外磁干擾：≤400A/m

　　外殼防護：一體化型：IP65；

　　分 離 型：傳感器IP68（水下5米，于橡膠襯里）

　　轉換器IP65

　　輸出信號：4～20mA.DC，負載電阻0～750Ω

　　通訊輸出：RS485或CAN總線

　　電氣連接：M20×1.5內螺紋，φ10電纜孔

　　電源電壓：90～220V. AC、24±10%V.DC

　　zui大功耗：≤10VA

6、渦街

　　渦街是在流體中安放一根非流線型游渦發生體，流體在發生體兩側交替地分離釋放出兩串規則地交錯排列的游渦的儀表。

　　渦街按頻率檢出方式可分為：應力式、應變式、電容式、熱敏式、振動體式、光電式及超聲式等。

　　渦街是屬于zui年輕的一類，但其發展迅速，目前已成為通用的一類。

　　渦街安裝點的上游較近處若裝有閥門，不斷地開關閥門，對的使用壽命影響極大，非常容易對造成*性損壞。盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于的下垂非常容易造成于法蘭的密封泄露，若不得已安裝時，必須在的上下游2D處分別設置管道緊固裝置。安裝方面的問題。主要是傳感器前面的直管段長度不夠，影響測量精度。比如：傳感器前面直管段明顯不足，由于FIC203不用于計量，僅僅用于控制，目前使用相當于精度降級的使用。

　　優點：

　　（1）結構簡單牢固；

　　（2）適用流體種類多；

　　（3）精度較高；

　　（4）范圍度寬；

　　（5）壓損小。

　　缺點：

　　（1）不適用于低雷諾數測量；

　　（2）需較長直管段；

　　（3）儀表系數較低（與渦輪相比）；

　　（4）儀表在脈動流、多相流中尚缺乏應用經驗。

應用和發展動向

1、科里奧利

　　科里奧利質量（以下簡稱CMF）是利用流體在振動管中流動時，產生與質量流量成正比的科里奧利力原理制成的一種直接式質量流量儀表。　

　　中國CMF的應用起步較晚，近年已有幾家制造廠自行開發供應市場；還有幾家制造廠組建合資企業或引用*生產系列儀表。

　　國外CMF已發展30余系列，各系列開發在技術上著眼點在于：流量檢測測量管結構上設計創新：提高儀表零點穩定性和度等性能；增加測量管撓度，提高靈敏度：改善測量管應力分布，降低疲勞損壞，加強抗振動*力等。

　　近年來某些廠家研發出了可以測量氣液兩相的科里奧利儀表，可以應用在卸船，含氣泡介質等原先傳統儀表無法工作的場合。同時有一種MVD變送器可以實現儀表在線自校驗，即無需將拆下，利用對流量管剛性的檢查，來判斷現場儀表的性能。

2、電磁（EMF）

　　EMF從50年代初進入工業應用以來，使用領域日益擴展，80年代后期起在各國流量儀表銷售金額中已占16%~20%。

　　中國近年發展迅速，1994年銷售估計為6500~7500臺。國內已生產zui大口徑為2~6m的EMF，并有實流校驗口徑3m的設備能力。2008年銷售額已經達到7700萬美元，估計銷售量在35萬臺以上。

3、渦街（USF）

　　USF在60年代后期進入工業應用，80年代后期起在各國流量儀表銷售金額中已占4%～6%。1992年世界范圍估計銷售量為3548萬臺，同期國內產品估計在8000～9000臺。

結論　　發展到今天雖然已日趨成熟，但其種類仍然極其繁多，至今尚無一種對于任何場合都適用的，每種都有其適用范圍，也都有局限性。這就要求我們：在選擇儀表時，一定要熟悉儀表和被測對象兩方面的情況，并要兼顧考慮其它因素，這樣測量才會準確。當然，隨著科技的發展和實際應用的需要，更多的新型將不斷的涌現，的類型將更為齊全，選擇時就應當更為謹慎。
