電磁閥的原理圖：
從上至下從左到右分別是：1、直動式：兩位兩通、兩位三通常通、兩位三通常斷；2、先導式：兩位兩通、兩位三通常通、兩位三通常斷、兩位五通單電控、兩位五通雙電控、三位五通中封、三位五通中泄、三位五通中壓。

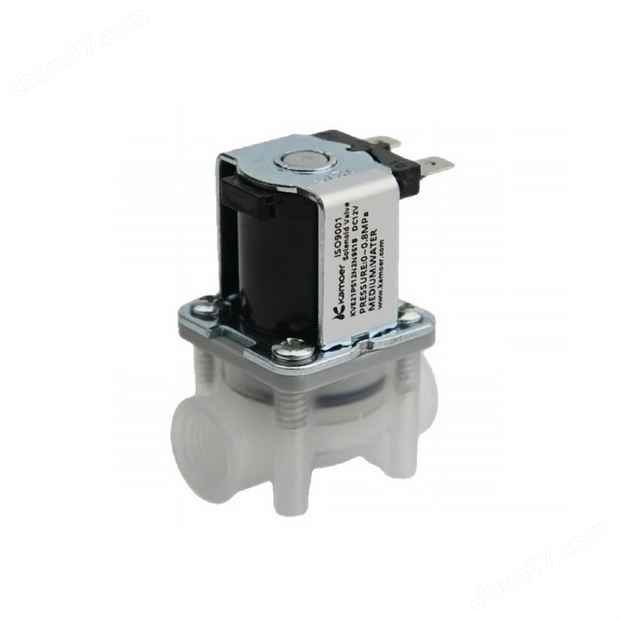

從電磁閥職能符號即可看出：方格數為工作位數，每一個方格內線段與方格的交點數稱為“通”。再就是看電磁閥外觀，閥體兩端都有電磁閥的是三位電磁換向閥，閥體只有一端有電磁閥的是兩位電磁換向閥。
所謂“二通閥”、“三通閥”、“四通閥”是指換向閥的閥體上有兩個、三個、四個各不相通且可與系統中不同油管或氣相連的接口，不同油道/氣路之間只能通過閥芯移位時閥口的開關來溝通前面的“幾位”，您要看這個閥有幾種工作狀態，就可以說是幾位，如有氣動元件符合，就更好理解了，在圖符上代表閥體的正方形（內有箭頭或T線）有幾個就是幾位。而后面的“幾通”，是代表在其中的一個正方形上有幾個點（和箭頭線還有T線相交的點），就是幾通。
簡單來說就是看口，上面有幾個口就是幾通，位數要看看閥上面有沒有原理圖，如果有就看原理圖有幾個方塊就是幾位，方塊上表幾個字母就是幾通，如果沒有原理圖一般2通和3通就兩位，4、5通閥才有三位的情況。
