美國GIGAVAC接觸器G71A881高壓繼電器G71A系列功能介紹

GIGAVAC繼電器的技術要求

1、電流切斷能力和過載性能

GIGAVAC繼電器的切斷能力和過載容限必須與保險絲特性協調。根據IEC 60947-2，繼電器的切斷能力限值（ICU） 和標稱電流負載限值 （ICW） 必須與保險絲特性匹配。如果檢測到過流，繼電器在延時后打開，在發生短路的情況下，此延時防止超過其標稱限值的負載。這意味著在此延時后，繼電器必須能夠切斷大小僅次于保險絲在延時內熔斷的電流。由于車輛蓄電池的電源阻抗在100mΩ左右，短路電流可達到6000A或更高水平。

根據上面所示的典型保險絲特性，假設系統響應時間為200ms，繼電器必須能夠承載高達6000A的電流5ms或2000A的電流20ms而不損壞，并能切斷2000A的電流。

正常運行條件下繼電器的要求總結如下：

將蓄電池連接到預充了95%的濾波電容器；

確保車輛熄火時電流*阻斷；

承載數百安培電流，且功率消耗低。

故障情況下的要求為：

在過載（ 尤其是短路） 時，只要繼電器被激勵，

觸點必須保持閉合；

GIGAVAC繼電器在過載后必須仍能分開電路；

繼電器必須能夠切斷高達

2000A的過電流。

2、運行條件/環境要求

與內燃機車輛的運行條件相比，這些繼電器的溫度范圍降至-20℃～+85℃，因為它們安裝在蓄電池附近，繼電器的功能必須不因暴露于腐蝕性鋰離子電解液而受到影響。HG515X的電磁系統的設計使觸點甚至在混合動力車輛中的內燃機起動電壓下降期間也保持閉合。根據ISO 6469和IEC 60664的要求，繼電器必須確保車輛電氣系統與蓄電池之間的電流阻斷。在正常運行中，繼電器在濾波電容器預充95%后接通，每個駕駛循環必須切斷高達30A（450V） 的電流。即使有觸點磨損，但繼電器壽命試驗后仍然必須確過流承載能力。

3、HG515X繼電器的電氣參數

額定電壓：450VDC；

持續額定電流：250A；

短時額定電流（1min） ：600A；

短時電流 （20ms） ：6000A；

400 V DC下大斷開電流：2000A；

線圈額定電壓：12V；

線圈電阻 （+23℃）：36Ω（ 雙線圈版本的保持線圈）

G71A871型號說明G7A1為系列號，7=12VDC,8 = 26.5 Vdc,9 = 115 Vdc

4 = Flying Leads, 12”

7 = Flying Leads, 72”

8 = Flying Leads, 36”

安裝方式：1=螺紋

一萬個美麗的未來，抵不上一個溫暖的現在;每一個真實的現在，都是我們曾經幻想的未來，愿你愛上現在，夢見未來。

G71A

零件類型： 高壓繼電器

規格表：

額定電壓： 70kV

配置：單刀單擲

線圈電壓： 26.5VDC

線圈連接： 焊錫-刀塔

高壓連接： 1829mm導線

安裝配置： 通過面板-防松螺母

溫度額定值操作（C）： -50至+85

重量： 0.75

連續直流電流： 10A

GIGAVAC手動斷開開關提供一定水平的密封開關技術，可滿足任何應用需求。GIGAVAC的所有手動斷開開關均具有重要的關鍵功能，例如符合OSHA要求的鎖定/掛出，復合外殼和不銹鋼硬件。

該BD是建立在超越行業標準的密封IP67和IEC529使其成為維護和其他停機情況時隔離系統電池的*選擇。

革命性的HBD系列氣密開關進一步走了一步。HBD系列使用正在申請zhuan利的技術，是di一個真正的密封大功率手動斷開開關。由于HBD實際上可以安裝在任何環境中，因此可以將其放置在車輛電池附近。這有助于消除將傳統開關放置在車廂內部所需的額外電纜長度。

功能介紹

1、擴大控制范圍。例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

2、綜合信號。例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

3、放大。例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

4、自動、遙控、監測。例如，自動裝置上的繼電器和其他電器一起，可以組成程序控制線路，從而實現自動化運行

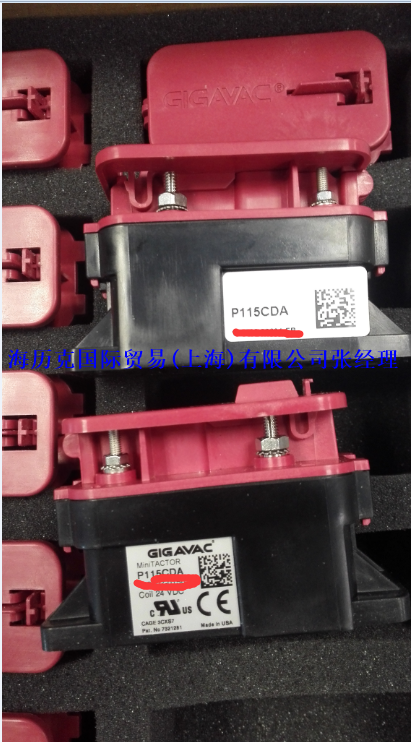

產品展示

GIGAVAC是世界先的接觸器制造商。

所有大功率繼電器，電源接觸器和DC隔離開關均在我們位于加利福尼亞州Carpinteria的*工廠設計和制造。GIGAVAC的廣泛產品線還包括緊湊型高壓繼電器和高壓干簧繼電器，可滿足特殊的DC和RF應用需求。我們擁有30名以上的工程人員，我們還可以提供特殊的修改以滿足您的各種需求。尋找繼電器分配器或接觸器分配器？GIGAVAC進行庫存投資，以庫存或在短時間內提供大部分產品。您可以直接從GIGAVAC（開關解決方案的來源）購買高壓繼電器，DC接觸器，手動斷開開關或其他GIGAVAC產品，從一件到數千件。

密封直流接觸器

電氣接觸器幾乎可用于任何應用。

GIGAVAC?的各種zhuan利密封技術提供了功率開關接觸器和繼電器的zhong極產品。從可以承受環境的大功率直流接觸器到適合大批量應用的經濟的PCB安裝接觸器，GIGAVAC都為您的應用提供了合適的密封接觸器。

學到更多

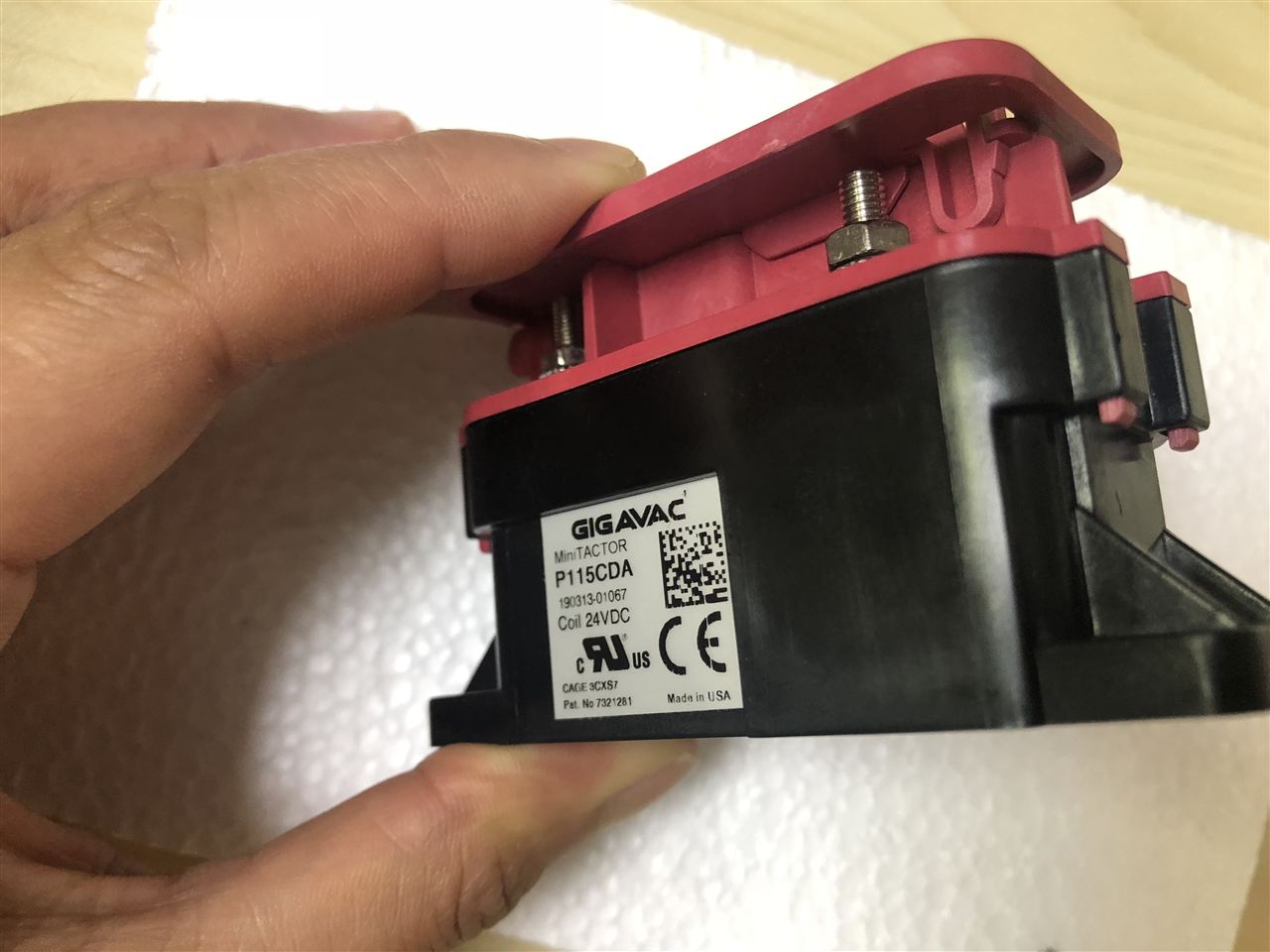

緊湊型GIGAVACMINITACTORS?

具有成本效益的密封式功率繼電器。

具有成本效益的功率接觸器，數量從一千到數千不等。GIGAVAC MiniTACTOR版本包括UL認可的接觸器和PCB安裝接觸器。DC切換至1500V。

學到更多

手動斷開開關

直流隔離開關，包括zuan利設計。

GIGAVAC生產的手動斷開開關的技術范圍從基本的O形環密封開關到的氣密密封手動斷開開關。密封技術意味著這些直流隔離開關可以安裝在靠近電池的位置。

學到更多

高壓繼電器

緊湊型高壓繼電器，適用于高達70kVd
