D201（D296）大孔強(qiáng)堿性陰離子交換樹脂品牌

D201主要用于純水、高純水制備及凝結(jié)凈化，還用于廢水處理和重金屬回收。

牌號(hào) D201

產(chǎn)品名稱 大孔強(qiáng)堿性苯乙烯系陰離子交換樹脂

生產(chǎn)企業(yè)名稱：天津市津達(dá)正源節(jié)能環(huán)保科技有限公司

功能基 -N+(CH3)3

全交換量* (a)≥3.7

(b)≥1.1

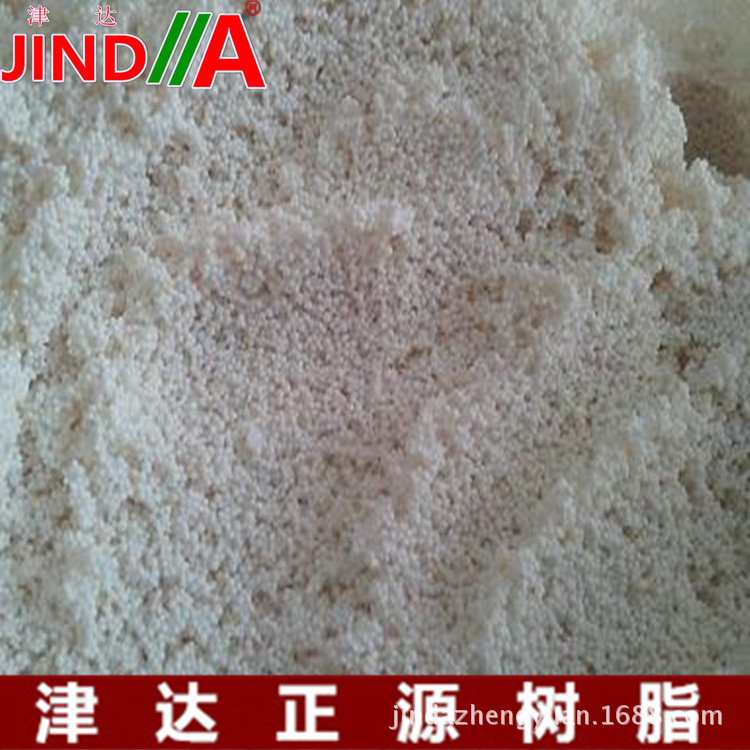

外觀 乳白色至淡黃色球狀不透明顆粒

粒度(0.315~1.25mm) ≥95

濕真密度(g/ml) 1.06~1.10

濕視密度(g/ml) 0.65~0.75

磨后圓球率(%) ≥95

轉(zhuǎn)型膨脹率(%) CI→OH

高使用溫度(°C) OH 40

CI 100

pH使用范圍 1~14

國(guó)外參照產(chǎn)品 (美)Amberlite IRA-900

用途 水處理、高速混床等。

*全交換量:(a) 毫摩爾/克(干) (b) 毫摩爾/毫升(濕)

理化性能指標(biāo):

D201離子交換樹脂

特 性:

樹脂母體結(jié)構(gòu)苯乙烯/二乙烯苯共聚合體

官能基-N+(CH3)3

物理形態(tài)不溶性﹐白色透明顆粒

出貨時(shí)之離子型態(tài)氯離子型

總交換容量31.3克當(dāng)量/公升(氯型)

含濕比率49到55%(氯型)

比重1.06到1.08(氯型)

包裝密度670克/公升(氯型)

顆粒大小

均勻系數(shù)￡1.25

顆粒平均直徑600-800um

細(xì)微顆粒含量<0.425mm: 0.5%max

粗顆粒含量>0.850mm: 5%max

大可逆膨脹率氯型轉(zhuǎn)換成氫氧型時(shí):30%

建議操作條件

小床深800mm

采水流速5到50BV*/小時(shí)

大采水線性流速60米/小時(shí)

再生劑NaOH

劑量40-100克/公升

濃度2-5%

流速2-8BV/Hr

少接觸時(shí)間20分鐘

慢洗水量2BV﹐依再生流速

快洗水量3到6BV﹐依采水流速

*1BV(床容積) =每1m3樹脂為1m3溶液

性 能:

高堿基對(duì)弱酸性物質(zhì)擁有的親合力，因此使用于逆向再生系統(tǒng)時(shí)，可得到極少至數(shù)個(gè)ppb的二氧化硅泄漏量。其工作交換容量及離子泄漏量將依數(shù)個(gè)參考而有所不同，如原水水質(zhì)、溫度及再生劑量等。

使用范圍:

適合于工業(yè)用途，其它如醫(yī)藥、食品、水廠等水處理及飲用水等用途。

俗稱：D201樹脂，D201大孔樹脂，植物提取樹脂， D201大孔陰樹脂 冶金分離樹脂

產(chǎn)地：天津市津達(dá)正源節(jié)能環(huán)保科技有限公司

一、D201樹脂用途：D201大孔陰樹脂主要用于凝結(jié)水處理、廢水處理、重金屬回收、純水制備、生化藥物分離和糖類提純、脫色等。

二、D201大孔吸附樹脂執(zhí)行標(biāo)準(zhǔn)：GB/T16580-1996  DL519-93  SH2605.07-1997

三、D201大孔吸附樹脂理化性能指標(biāo)：          四、使用時(shí)參考指標(biāo)：

五、D201強(qiáng)樹脂與 同類產(chǎn)品對(duì)應(yīng)牌號(hào)：AmberliteIRA-900; 德：LewatitMP-500; 日本：Diaion PA

六、D201 樹脂包裝：編織袋，內(nèi)襯塑料袋，凈重25Kg

七、D201大孔吸附樹脂儲(chǔ)運(yùn)：產(chǎn)品在儲(chǔ)運(yùn)過程中保持5-40℃環(huán)境中，避免過熱，注意不使樹脂失水

其他產(chǎn)品：732陽離子交換樹脂（001x7）， 717陰離子交換樹脂（201x7），XZ-E電子級(jí)混床樹脂， XZ-S高純水樹脂/超純水樹脂，XZ-MB拋光樹脂/核級(jí)樹脂,XZ-J10慢走絲樹脂/線切割樹脂，001x8陽離子交換樹脂，D113、D001、D201、D301、D314、D404、D111、D331、D411等系列大孔吸附樹脂，XZA-2氨基酸樹脂，其他特種離子交換樹脂

 一、樹脂的運(yùn)輸和貯存：離子交換樹脂內(nèi)含有一定量的水份，在運(yùn)輸及貯存過程中應(yīng)盡量保持這部分水份。如果貯存過程中樹脂脫了水，應(yīng)先用濃食鹽水（8-10%)浸泡1-2小時(shí)，再逐漸稀釋，不得直接放于水中，以免樹脂急劇膨脹而破碎。樹脂在貯存或運(yùn)輸過程中，應(yīng)保持在5-40℃的溫度環(huán)境中，避免過冷或過熱，影響質(zhì)量。若冬季沒有保溫設(shè)備時(shí)，可將樹脂貯存在食鹽水中，食鹽水的溫度可根據(jù)氣溫而定。
  二、新樹脂的予處理：新樹脂常含有溶劑、未參加聚合反應(yīng)的物質(zhì)和少量低聚合物，還可能吸著鐵、鋁、銅等重金屬離子。當(dāng)樹脂與水、酸、堿或其它溶液相接觸時(shí)，上述可溶性雜質(zhì)就會(huì)轉(zhuǎn) 入溶液中，在使用初期污染出水水質(zhì)。所以，新樹脂在投運(yùn)前要進(jìn)行預(yù)處理。

  1、陽樹脂的預(yù)處理陽樹脂的預(yù)處理步驟如下：
  首先使用飽和食鹽水，取其量約等于被處理樹脂體積的兩倍，將樹脂置于食鹽溶液中浸泡18-20小時(shí)，然后放盡食鹽水，用清水漂洗凈，使排出水不帶黃色；其次再用2%-4%NaOH溶液，其量與上相同，在其中浸泡2-4小時(shí)（或小流量清洗），放盡堿液后，沖洗樹脂直至排出水接近中性為止；后用5%HCL溶液，其量亦與上述相同，浸泡4-8小時(shí)，放盡酸液，用清水漂流至中性待用。
  2、陰樹脂的預(yù)處理其預(yù)處理方法中的步與陽樹脂預(yù)處理方法中的步相同；而后用5%HCL浸泡4-8小時(shí)，然后放盡酸液，用水清洗至中性；而后用2%-4% NaOH溶液浸泡4-8小時(shí)后，放盡堿液，用清水洗至中性待用。
