國內常用的防火堵料有四種：無機防火堵料、塑性防火堵料和防火包，阻火模塊 　1、SFD型無機防火堵料：　耐火性能≥180min;外觀均勻粉末狀固體，無結塊;干密度≤2.5×103(kg/m3);耐水性≥3d;耐油性≥3d;耐腐性≥7d;抗壓強度7.6Mpa;初凝時間17 min。 　　2、DFD-IIIA型塑性防火堵料  　耐火性能≥180min;外觀塑性固體，具有一定柔韌性;密度≤2.5×103(kg/m3);耐水性≥3d;耐油性≥3d;耐腐性≥7d。 　　3、PFB型防火包 　　耐火性能≥180min;外觀，包體完整，無破損;松散密度≤1.2×103(kg/m3);耐水性≥3d;耐油性≥3d;抗壓強度≥0.05Mpa;抗跌落性，于5m高處自由落在混凝土水平地面上，包體完整無破損。 國內對防火封堵材料的耐火性能分三個等級：一級≥180min;二級≥120min;三級≥60min。國家防火建筑材料質量監督檢驗中心曾對30多家企業的產品進行過抽查，無機防火堵料達到一級耐火等級的企業為61.9%;塑性防火堵料達到一級耐火等級的為27.8%;防火包為53.8%。在工程中，三種防火堵封材料通常是同時使用的。

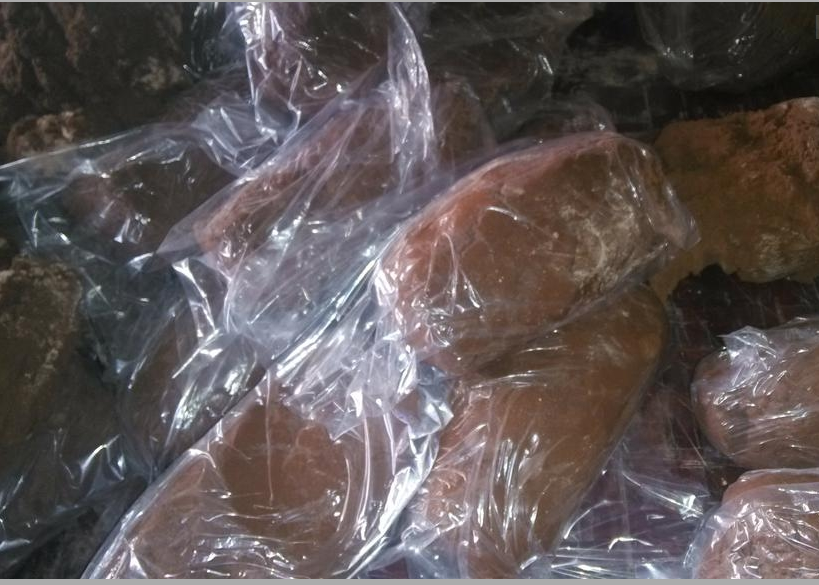

國內生產防火封堵材料的企業，一般都生產這三種材料，而三種產品耐火等級全部達到一級的則很少。 4阻火模塊：耐火時間長：由于產品采用特殊配方材料組成，熱量傳到性非常差，能夠組織燃亮穿透，使耐火時間增長到5小時以上，遠超過國家規定的3小時標準（為*防火產品）； 　 無機防火堵料是粉末狀固體，與水拌和使用，能快速固化，它有一定的機械強度，能承受一定的重量，又有一定的可拆性。主要用于孔洞的封堵，適用于線路基本上不變動的場所。 　　塑性防火堵料具有可塑性好、長期不固化的特性。主要用于電線電纜的孔洞封堵，適用于線路變動較少的場所。 　　防火包采用特選的纖維織物作包袋，袋內裝填特制的膨脹性防火隔熱材料，適用于較大孔洞的封堵或防火分隔，也可用于需經常更換或增加電纜的場所或橋架內作防火隔熱材料。
