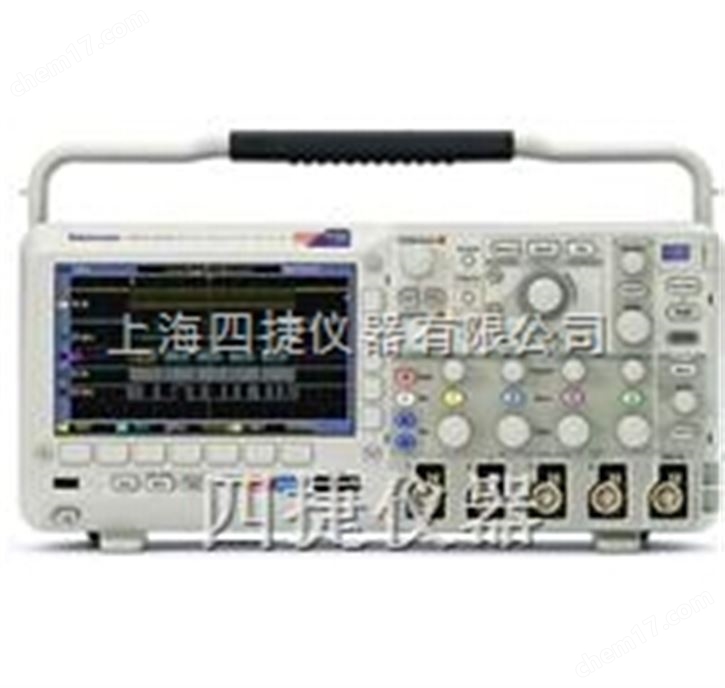

數字示波器的選購要素：
1、儲存長度：儲存長度=采樣本*掃描速度*10,也可以說是波形觀測時間,公式
2、分析功能：應具有很強的自動處理、運算、測試和分析被測信號的能力。
1)形和參數合格/失敗自動判試功能;
2)函數處理：平均、微分、極分、指數、對數、乘方、開方、包絡、高分制等運算功能;
3)FFT頻譜運算功能從10K-4M點,具有功率譜、功本密度、相位矢量、虛部、實部等測量;
4)直方 分析可按各種參數作直方 測試信號的穩定性運算從500點-8M點;
5)波形參數趨勢(Trend)分析功能,抖動(Jitter)和時間分析;
6)可開2-8個窗口,同時觀察原波形和處理后波形;
7)提供X-Y顯示,及X-Y+X-T及Y-T顯示功能,并可進行游標測量。特別適合對數字通訊信號做矢量 (Vector diagram)分析。
3、帶寬
如需要測量帶寬選擇和zui高被測信號頻率的關系,我們先來看下面的一個例子：例如有一個50MHz的脈沖信號：
從上面不同帶寬的示波器測量的圖形來看,為了保證測試信號幅度和上升延的精度,選擇示波器的帶寬應為被測信號頻率的3-5倍,測量要8-10倍或以上。
4、觸發功能：要確保能捕獲和同步被測信號。以利于觀察和分析被測波形。
觸發方式有三種：自動觸發、常態觸發、單次觸發。
觸發功能分兩大類：
1)邊緣(Edge)觸發：所有的數字示波器都有,它是指正沿、負沿觸發、視窗觸發、前觸發和后觸發。
2)聰敏(Smart)觸發：在示波器中考慮得非常完善。目前示波器上有：延遲觸發、順序觸發、毛刺觸發、間隔觸發、漏失邏輯面觸發、TV觸發、 本觸發……
5、采樣本
正弦波：大于5個采樣點/周期(一般要求),采樣點越多越接近其實波形。
脈沖波：上升沿要大于5個采樣點：
測量上升沿要大于10個采樣點。
6、儲存和打印信號：
1)可在測試線某存儲在軟盤和硬盤上,并可在PC機上讀出。有的數字示波器配有內置式打印機,方便打印分析長時間信號;
2)有的還提供VGA接口。
