測試公司：廣州奧普士光電有限公司
測試人員：何 飛
測試地點：某工廠
設備類型：35kV金屬開關柜，變壓器
帶電設備：傳導負荷電流（實驗電流）或加有運行電壓（實驗電壓）的設備。
局部放電：局部放電是指電氣設備絕緣系統中部分被擊穿的電氣放電。局部放電分為絕緣材料內部放電、表面放電、導體放電。
局部放電幅值檢測（dB）：對由局部放電脈沖產生的暫態對地電壓信號（TEV）的幅度進行檢測，單位用分貝（dB）表示，dB=20lgmV
放電脈沖數：在單位時間內（0.02S或50Hz），檢測到的局部放電高頻脈沖數。
短期放電嚴重程度（STS）：在某一檢測周期內所檢測到的zui大放電幅度（mV）×每個周波內（50Hz）
的平均脈沖數。（每個周波內（50Hz）的平均脈沖數=每個檢測周期內所檢測到的總的脈數÷在此檢測周期內總的電氣周波數）
檢測原理與方法：
1、傳輸暫態地電位TEV
當開關柜內的固體絕緣發生破壞產生局部放電時會產生高頻暫態電磁輻射，這種高頻的電磁輻射會在開關柜表面與地電位之間暫態感應電位差，通過檢測并分析這種暫態地電位TEV可以判斷開關柜內部的絕緣是否發生局部放電。
2、超聲波檢測原理
開關柜內部的固體絕緣發生外部閃絡或者爬電時會有超聲波效應，通過探測這種沿面的局放電所產生的特征頻段超聲波可以判斷開關柜內的絕緣是否完好。
檢測過程：

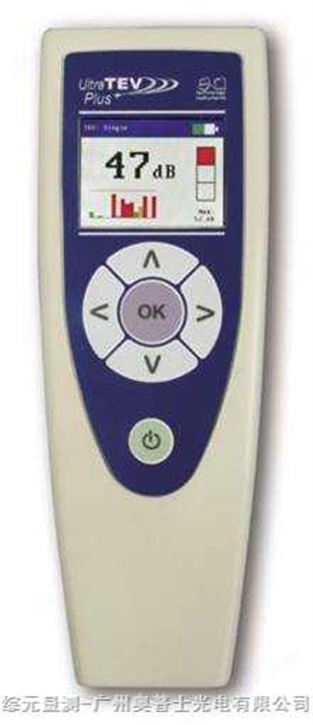

用TEV檢測模式對35kV的電柜進行檢測
35kV開關柜檢測
背景TEV三次測量結果
| | 一次 | 二次 | 三次 |
| 背景TEV值 | 10dB | 11dB | 13dB |
對1#、2#進線和電壓互感器測量
用超聲波檢測對變壓器進行檢測
用超聲波檢測模式，佩戴耳機上聽得標記處有放電聲響
